掃描電鏡SEM樣品制備技巧 二維碼

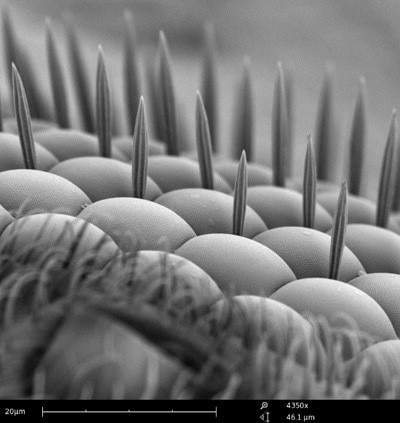

發表時間：2020-08-28 13:48作者：鑠思百檢測來源：鑠思百檢測 您可能會疑惑到底能獲取什么樣的圖像，您也可能會糾結怎樣保證圖像質量。其實，如果掌握了正確的樣品制備技巧，您就可以輕松改善圖像質量了。  圖1. 蒼蠅復眼的掃描電鏡圖像 使用掃描電鏡對水分含量高的樣品成像，以下幾點至關重要：
 圖2.-25°C 下蘋果的掃描電鏡圖像 除了真空度，您還需要考慮樣品表面電荷累積的影響，這會導致樣品表面出現明亮的區域，從而掩蓋所有細節，這種情況常常出現在聚合物和不導電材料中。 我們再強調一下，樣品制備對于獲得優質的圖像十分關鍵。 使用掃描電鏡對不導電樣品成像時，我們應該：

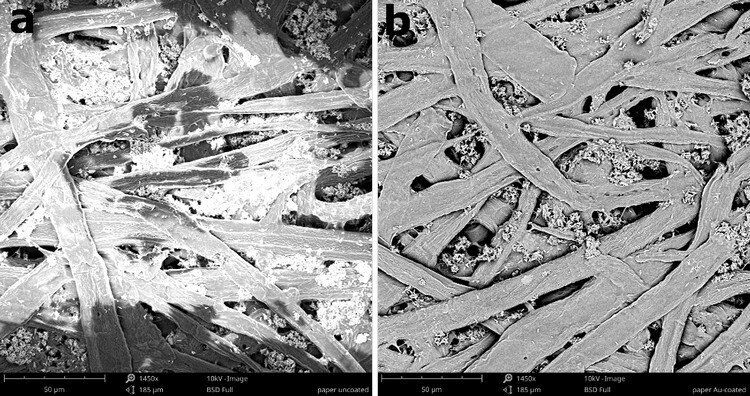

 圖3.不導電羊毛樣品的掃描電鏡圖像 要獲得優質的掃描電鏡圖像，樣品制備至關重要?；ㄐr間學習不同類型樣品的制備技巧，您就可以確保始終獲得最佳的圖像結果。 濺射鍍膜技術對掃描電鏡圖像質量的影響 掃描電鏡（SEM）用途廣泛，幾乎不需要樣品制備就可提供各種樣品的納米級信息。然而有時候，必須先對樣品進行濺射鍍膜才能使用掃描電鏡獲取高質量圖像。 掃描電鏡可以對各種樣品成像，例如陶瓷、金屬、合金、半導體、高分子以及生物樣品等。然而，有些類型的樣品并沒那么容易成像，需要額外進行樣品制備以獲得高質量圖像，包括給樣品鍍上一層約10納米厚的導電材料，如金、銀、鉑或鉻。 何時需要濺射鍍膜 鍍膜材料的高導電性可以提高掃描電鏡成像信噪比，使成像質量更高。需要濺射鍍膜才能觀察的樣品通常對電子束敏感，不可導電。 束敏感樣品 主要指生物樣品，還包括塑料材料等其他類別。掃描電鏡電子束能量很高，與樣品相互作用時，部分能量主要以熱能的形式作用在樣品上。如果樣品是由對電子束敏感的材料制成，那么這種相互作用會破壞部分甚至整個樣品結構。在這種情況下，使用非電子束敏感材料進行濺射鍍膜可以起到保護層作用，防止樣品受損。 不導電材料 因其不導電的特性，其表面起到了電子陷阱的作用，導致電子在樣品表面積聚，也就是“荷電”現象，因此在樣品表面形成極白的區域，影響成像效果。使用濺射鍍膜技術，將導電材料作為導電通道，可移除表面積聚的電子。  （左圖）不導電樣品上的荷電效應 （右圖）該樣品表面濺射10nm金膜后的背散射電子圖像 樣品的濺射鍍膜也存在一些弊端。首先，需要額外的時間和精力來確定最佳鍍膜參數。最重要的是，鍍膜后樣品表面不再是原始材料，而是鍍膜材料，因此會丟失原子序數襯度信息。在某些極端情況下，該技術可能會造成樣品表面形貌失真或呈現虛假成分信息。 然而大多數情況下，只要謹慎選擇鍍膜參數，就能避免這些問題，獲得清晰高質的圖像。 在過去，最常用的濺射鍍膜材料是金，因其導電率高、晶粒尺寸相對較小，利于形成高分辨率圖像。進行能譜分析時，掃描電鏡用戶通常會對樣品鍍碳，因為碳的X射線峰值不會與其他元素的峰值發生沖突。 如今，鎢、銥、鉻等鍍膜材料因粒度更細，可以滿足超高分辨率成像要求，而鉑、鈀、銀等鍍膜材料則具有可逆性的優點。 為了獲得掃描電鏡的最佳成像，某些類型的樣品需要額外進行樣品制備。處理束敏感樣品和不導電樣品時，濺射鍍膜技術有利于獲得高質量的掃描電鏡圖像。 背散射電子對掃描電子顯微鏡的成像作用 與光學顯微鏡不同，掃描電子顯微鏡（SEM）利用電子而不是光線生成所研究樣品的圖像。為了理解掃描電鏡的工作原理，我們必須了解背散射電子（BSEs）。 背散射電子是高能電子，可用于獲取樣品各元素分布的高分辨率圖像。 為了描述背散射電子是如何發揮作用的，可以假設圍繞地球旋轉的小行星不受萬有引力作用發生偏移回到太空。同樣，當樣品被原子轟擊時，一些帶負電的電子不受帶正電的原子核吸引，被反射或“背散射”出樣品。  入射電子與原子核相互作用后散射示意圖 背散射電子的產生隨元素質量的不同而不同。一般來說，較重的元素其原子核更大，對入射電子的偏轉作用比較輕的元素更強烈。因此，與較輕的元素（如硅，其原子序數Z=14）相比，較重的元素（如銀，其原子序數Z=47）在掃描電鏡成像中顯得更亮，因為更多的背散射電子從樣品表面射出。  掃描電鏡下的太陽能電池成像，與較輕元素硅相比，較重元素銀顯得更亮。 通常將探測器直接置于樣品上方檢測背散射電子，這種探測器由半導體材料構成（通常是硅）。撞擊探測器的背散射電子激發硅電子，形成電子空穴對。半導體探測器只對高能電子敏感，因此可用于檢測背散射電子。 背散射電子產生的自由電子和電子空穴對可以在重組前被分離，從而產生電流。該電流可以通過電子電路進行測量，最終將其轉換為關于樣品元素信息的高分辨率圖像。 背散射電子圖像質量可以根據研究人員的目標隨意調節。例如，使用更高的加速電壓，電子穿透深度會增加，使得樣品表面的薄膜層難以觀察。如果研究人員想要研究樣品表面薄膜層，就必須使用較低加速電壓的入射電子束。  背散射電子可用于獲取樣品元素的高分辨率圖像。通過清楚地了解背散射電子的工作原理和操縱變量，用戶可以獲取高分辨率圖像用于研究所需。 以上是關于掃描電鏡SEM樣品制備技巧的相關介紹，更多測試需求請聯系鑠思百檢測工程師。 |
