在焊接領域中，為了實現焊接工藝優化、焊件質量把控等工作，通常會使用掃描電鏡（SEM）介入研發。焊接工藝參數如功率、起弧時間、工作距離、送絲速度、保護氣流速等參數的變化會直接對焊件質量產生影響，因此，使用掃描電鏡（SEM）對樣品進行實時觀察，對焊接工藝參數的及時調整和工藝改進過程將大有幫助。通常，鑠思百檢測掃描電鏡（SEM）可以幫助焊接領域研究人員實現以下功能。

一、焊接接頭觀測

1.1 接頭微觀形貌觀察

通過觀察焊接接頭的微觀形貌可以提取出很多有用的信息，比如熱輸入量是否合適，若焊接過程中熱輸入量過大，則容易造成母材晶粒的異常長大甚至過燒，從而導致焊件力學性能大幅度下降；若熱輸入量較小，會帶來焊不透等其他焊接缺陷。圖 1 為 304 不銹鋼焊縫熔化區（WZ）-母材（304 Zone）的邊界形貌在掃描電鏡（SEM）下的圖像，HAZ 為焊接熱影響區。

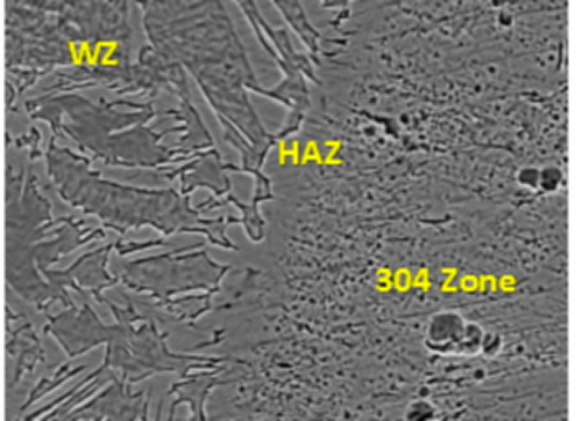

圖1：焊接接頭在掃描電鏡（SEM）下的微觀形貌

對微觀形貌的觀察還可以進一步拓展，例如工藝摸索實驗過程中，可以通過沿焊接方向每隔固定距離取樣的方式，觀察沿焊接方向的微觀形貌變化，以確定在焊接全過程中的焊縫質量穩定性和可靠性，從而進一步對長程焊接過程的焊縫質量進行考量和評判。

1.2 焊縫區域的元素分析檢測

對于焊縫區域，除了觀測微觀形貌以外，掃描電鏡SEM能譜一體機 Phenom ProX 還可以實現焊縫內的元素識別和含量的確定。圖2為 7XXX 系鋁合金焊縫熔化區中共晶相的元素分析。

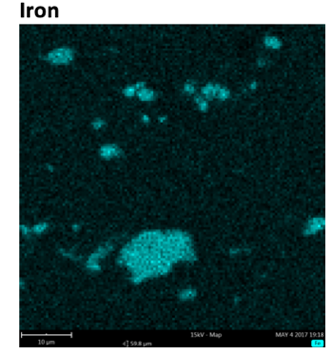

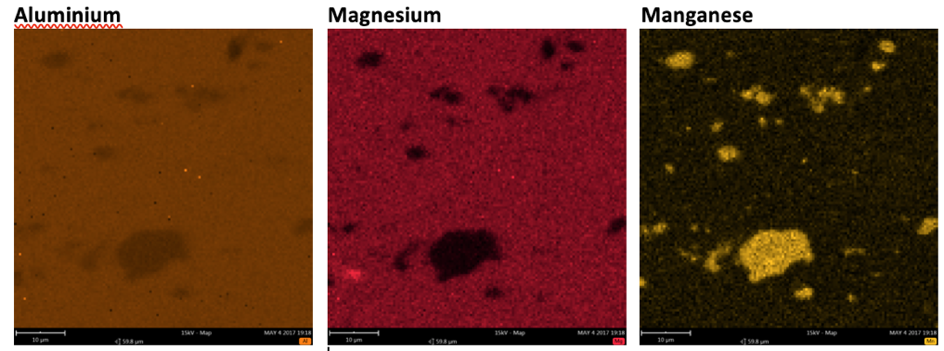

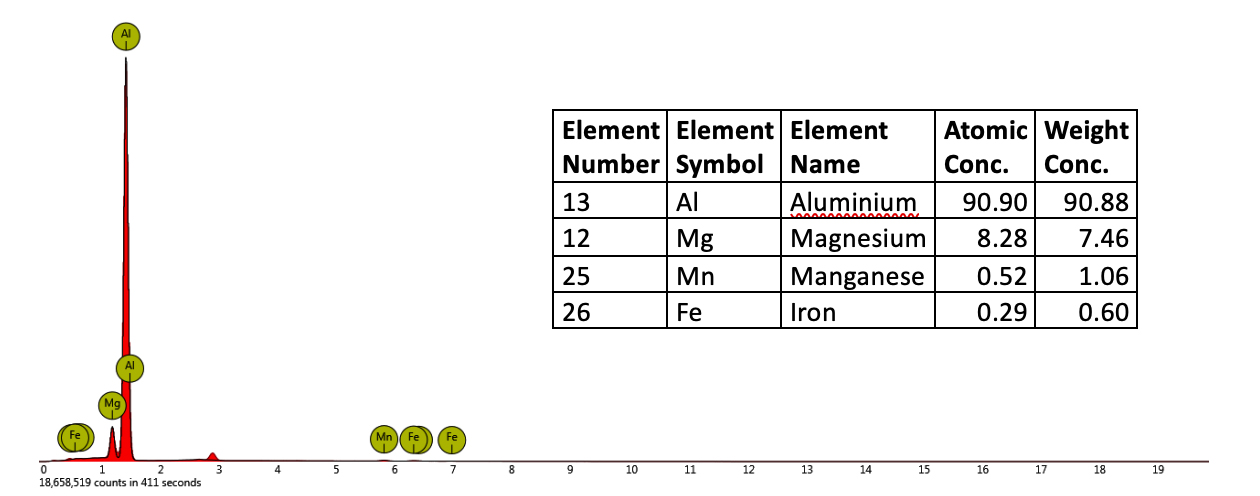

圖2：7xxx系鋁合金焊接熔化區中元素分布EDS分析

除此之外，EDS 分析還可以應用在焊接領域的以下方面：

（1）通過對焊縫區域中 O 元素含量的檢測，可以判斷保護氣體的通入量是否合適，若保護氣通入不足，則高溫下會增加空氣中的氧氣與熔化金屬的接觸時間，在元素分析上的反映就是氧含量異常高。

（2）使用 EDS 對熱影響區中的成分熱偏析進行分析，也可以作為評定熱輸入量的一種輔助手段。

二、焊接缺陷的觀測

焊接過程中的焊接缺陷直接影響最終產品的性能和使用壽命。通過掃描電鏡（SEM）可以非常輕松地觀察到一些微小的焊接缺陷，如氣孔、夾雜、焊接熱應力下產生的冷熱裂紋等，從而實現產品質量的把控，下面就列舉一些常見焊接缺陷的顯微圖像。

2.1 氣孔

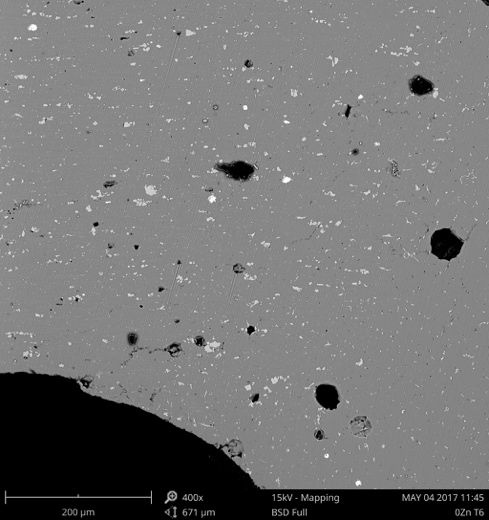

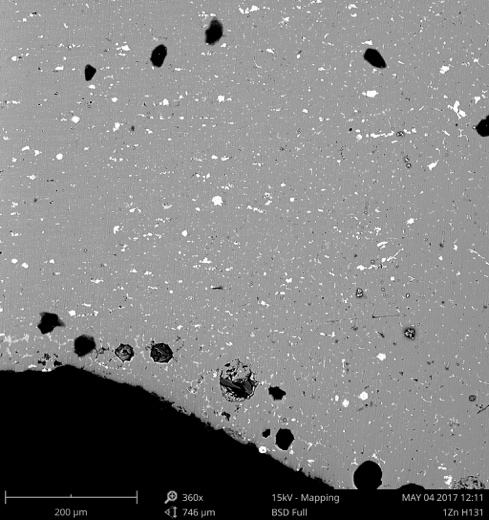

焊接氣孔指焊接時，熔池中的氣體未在金屬凝固前逸出，殘存于焊縫之中所形成的空穴。其氣體可能是熔池從外界吸收的,也可能是焊接冶金過程中反應生成的。這些氣孔的存在可能會在焊件受力時作為應力集中點，引發焊件開裂或失效。圖 3 為使用掃描電鏡（SEM）對一些焊件剖面（未侵蝕）存在的氣孔觀測結果。

圖3：焊件點缺陷——?dú)饪?SEM 觀察結果

2.2 焊接裂紋

焊接裂紋也是焊接過程中的一種常見缺陷，這種缺陷多發生在熔池凝固末期，一般是由于低溫共晶液相在焊接熱應力的作用下產生了微小撕裂。焊接裂紋的大小一般比氣孔小，普通的光學顯微鏡甚至很難發現焊接裂紋。因此，使用掃描電鏡對焊接裂紋進行觀測是觀察這種缺陷的唯一方法。圖 4 為使用掃描電鏡（SEM）對焊件表面（未打磨）裂紋的觀測結果。

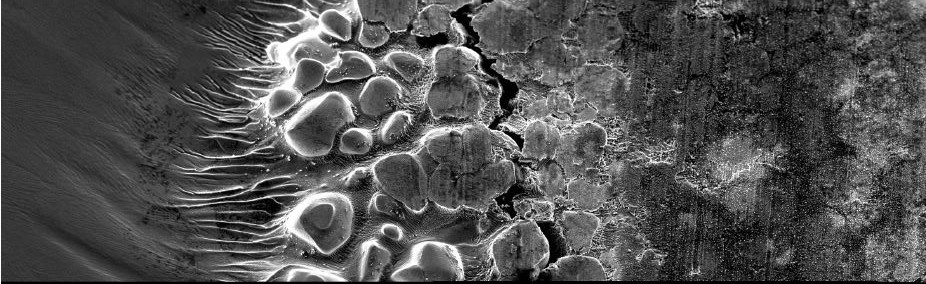

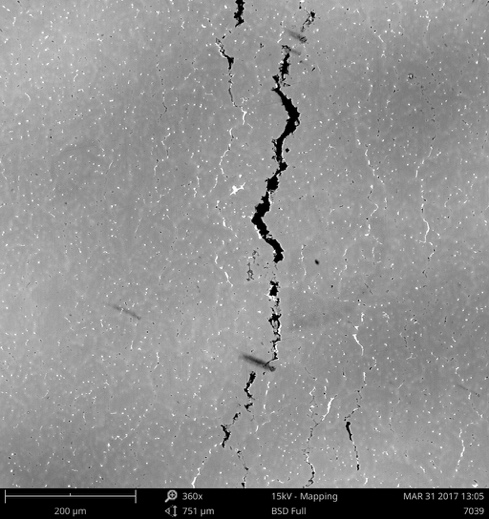

圖4：掃描電鏡（SEM）對焊接裂紋的觀測結果（焊件未經打磨的表面裂紋）

圖5為使用掃描電鏡對焊件內部的焊接裂紋進行觀測的圖像，從該圖中，裂紋沿著低溫共晶相（白色條帶）開裂的路徑清晰可見。

圖5：掃描電鏡（SEM）對焊接裂紋開裂路徑的觀測結果（焊件剖面）
