在Origin軟件繪圖過程中經常會遇到以下情況，比如有時候我們得到的數據里面更為重要的信息都集中在局部，整體看起來不是很清楚，這時候就需要將某一區間的曲線放大。所以我們就經常在文獻里看到附加一個局部放大的圖，又或者圖中附帶一個局部放大的插圖，那么這種圖是如何用Origin實現的呢？

1、首先，把數據導入origin中；

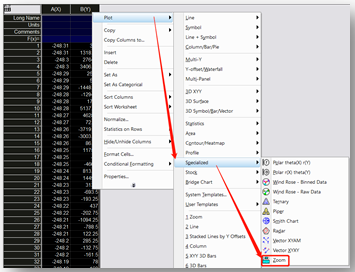

2、選中需要繪制的兩列數據，右擊鼠標Plot →Specialized → Zoom；

3、這時我們會得到含有2個圖層的圖譜；上面是圖層1，為全景圖；下面是圖層2，為圖層1中藍色區域的放大圖。

4、美化圖片：雙擊全景圖的坐標，從彈出的Y Axis對話框進入Grid Lines選項卡，取消水平和垂直方向Major Grids（主網格線），同時可以在Scale選項卡中修改坐標范圍。

5、現在可以看到，全景圖和放大圖的寬度不一致也不對齊，那要怎么修改呢？在圖形空白處點擊鼠標右鍵，彈出菜單中選擇Layer Management；

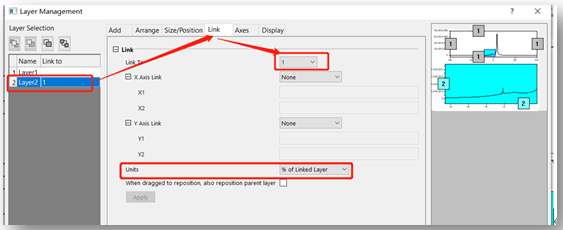

6、在Layer Management對話框中，左側選擇Layer2，點擊Link，Link to 1表示圖層2與圖層1關聯，Unit選擇% of Linked Layer，即針對圖層1的位置調節圖層2。

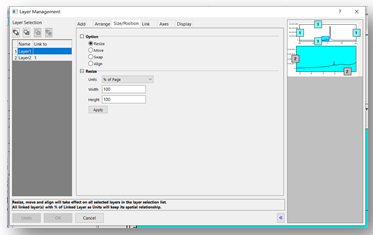

7、點擊Size/Position，選擇Resize，將Wide和Height均設為100%，圖層2大小與圖層1等同（也可以設為其他的數值，對應的則為相對應縮放的百分比，后文講解）

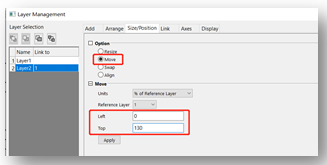

8、Move中Left設置為0，令圖層2與圖層1左側對齊；Top設置為130%，使圖層2位于圖層1下方適當位置（數值也可根據實際需要調節）。

9、選中并移動全景圖中的“放大區域框”至需要放大的位置，點擊邊框拉動可以調節大小，局部放大圖（也就是圖層2）會根據框選區間范圍更新。

10、拓展：現在是兩個等同大小的圖形，那么如何實現放大圖插放在全景圖中。

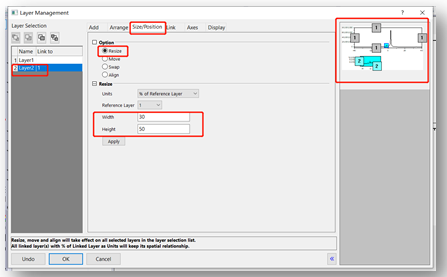

11、在Layer Management對話框中，點擊Size/Position，選擇Resize，將Wide設為30， Height設為50，右側可以看到預覽圖，圖層2變小。

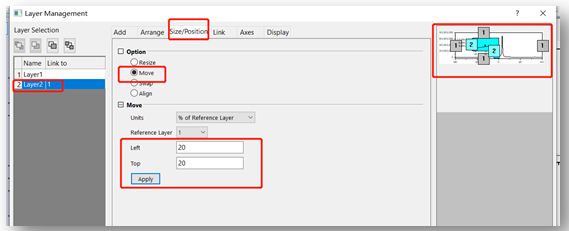

12、選擇Move，將Left設為20， Height設為20，右側可以看到預覽圖，圖層2插放在圖層1中。

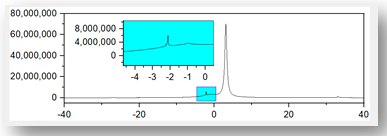

13、下圖為實際效果，可以選中圖層2，使用鼠標拖拽進行微調，近一步對圖形美化。

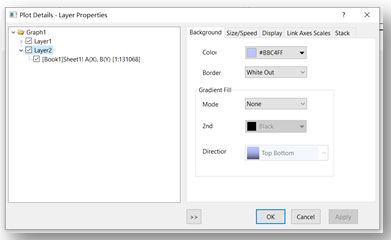

14、如果不喜歡默認的藍色背景可以雙擊框選區域自定義修改，選擇喜歡的顏色，或者無色。

以上是關于origin局部放大圖的相關介紹，大家如果有什么問題，可以聯系我們，我們會把大家反饋的問題進行統計，并且反饋較多的問題會專門做一次origin答疑哦~
