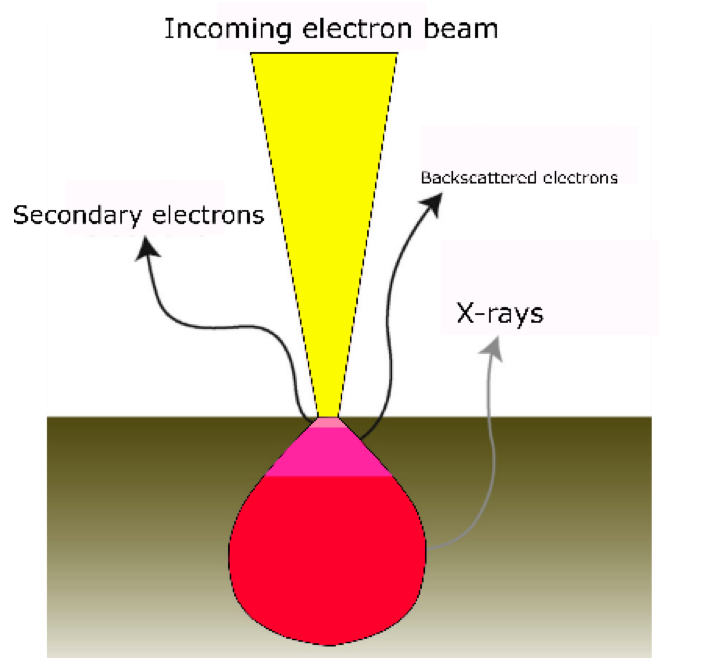

發表時間：2020-09-29 16:35作者：鑠思百檢測來源：鑠思百檢測 掃描電子顯微鏡(SEM)已成為功能強大、用途廣泛的材料表征工具，尤其是近年來，各種應用中使用的材料尺寸也在不斷縮小。 電子顯微鏡利用電子成像，類似于光學顯微鏡使用可見光成像。透射電子顯微鏡(TEMs)可以檢測穿過極薄樣品的電子來成像，與其不同的是，掃描電子顯微鏡是利用反射或撞擊掃描樣品近表面區域的電子來產生圖像。由于電子的波長遠小于光的波長，所以掃描電子顯微鏡的分辨率要高于光學顯微鏡的分辨率。 掃描電子顯微鏡的工作原理 在掃描電子顯微鏡中，電子束以柵網模式掃描樣品。首先，電子槍在鏡筒頂部生成電子。當電子的熱能超過了源材料的功函數時，就會被釋放出來，然后它們加速向帶有正電荷的陽極高速移動。  掃描電子顯微鏡的基本構造 整個電子鏡筒必須處于真空狀態。像電子顯微鏡的所有組件一樣，電子槍也被密封在特殊的真空室中以保護它不受污染、振動和噪音的影響。除了保護電子槍不受污染，真空環境有利于得到高分辨率的圖像。若非真空環境，鏡筒中可能存在其他原子和分子，它們與電子相互作用，使電子束發生偏轉，從而降低圖像質量。高真空環境也提高了鏡筒內檢測器對電子的收集效率。 控制電子路徑 與光學顯微鏡類似，透鏡用來控制電子路徑。因為電子無法穿過玻璃，所以必須使用電磁透鏡。它們由線圈和金屬極片構成。當電流通過線圈，就會產生磁場。由于電子對磁場非常敏感，因此只需調節所施加的電流大小就可以控制顯微鏡鏡筒內的電子路徑。 通常，電磁透鏡有兩種：聚光鏡是電子向樣品移動時遇到的第一個透鏡。該透鏡在電子束錐再次打開前使電子束會聚，并在撞擊掃描樣品之前由物鏡再次會聚。聚光鏡決定了電子束的大小(這決定了分辨率高低)，而物鏡的主要作用是將電子束聚焦到樣品上。 掃描電子顯微鏡的透鏡系統還包含掃描線圈，用來對樣品表面進行柵網式掃描。很多時候，會將光闌與透鏡相結合來控制電子束的大小。 背散射電子和二次電子 樣品中電子的相互作用可以產生許多不同類型的電子、光子或輻射。就掃描電子顯微鏡而言，用于成像的兩種電子是指背散射電子(BSE)和二次電子(SE)。 背散射電子屬于初次電子束，在電子束與樣品發生彈性相互作用后反彈回來。相比之下，二次電子來自于樣品的原子;它們是電子束和樣品發生非彈性相互作用的結果。  掃描電子顯微鏡的不同信號及其形成區域 由于背散射電子來自樣品的較深區域，而二次電子來自表面區域，因此他們反映的信息是不同的。背散射電子圖像顯示出其對原子序數高度敏感; 原子序數越高，圖像區域越亮。而二次電子成像則可以反映更詳細的表面信息。  FeO2顆粒的背散射電子像（左圖）和二次電子像（右圖） 許多顯微鏡都廣泛應用電子-物質相互作用而產生的X射線檢測來分析樣品元素。任何材料都會產生具有特定能量的X射線；這種X射線就像材料的指紋。通過檢測成分未知的樣品發出的X射線能量，就有可能識別出樣品中所包含的所有不同元素。 如何檢測電子 背散射電子和二次電子的探測器是不同的。檢測背散射電子，需要將固態探測器與電子束同心放置在樣品上方，以最大程度地收集到背散射電子。 檢測二次電子，主要是用Eververt-Thornley探測器。它由包含在法拉第籠之中的閃爍體探測器構成，法拉第籠帶正電并吸引二次電子。然后閃爍體探測器用于加速吸入的電子并將其轉變?yōu)楣庾?，這些光子進入光電倍增管進行放大。二次電子探測器以一定角度放置在樣品倉的側面，以提高二次電子的檢測效率。收集到的二次電子用來形成樣品的3D圖像，顯示在PC顯示器。 掃描電子顯微鏡：運行奇速，精確成像 正如您所能看到的，電子必須經歷不同的過程才能在顯示器上顯示圖像。當然，您不必等待電子完成這些過程；他們幾乎是以納秒的速度瞬間完成的。同時，為了獲得高質量的圖像，需要預先精確計算和控制電子經歷的每一步。  鎢顆粒的背散射電子圖像 從尋找食物污染物到識別機器故障，再到預測飛機零件的腐蝕方式，能譜分析（EDX或EDS）是當今材料科學家廣泛采用的技術。與掃描電子顯微鏡（SEM）一起使用時，EDS探測器可以提供更多樣品信息。 使用EDS，研究人員可以快速得到有關樣品化學成分的信息，包括元素構成、分布及濃度。 但是EDS到底是如何工作的？  利用掃描電子顯微鏡，各種信號可以提供給定樣品的不同信息。例如，背散射電子生成襯度圖像，顯示出原子序數差異。而二次電子則提供樣品的表面形貌信息。當掃描電子顯微鏡與EDS探測器結合使用時，X射線也可以用作產生化學信息的信號。 為了更好地理解X射線的產生原理，我們要清楚，每個原子都擁有特定數量的電子，且電子處于特定的能級。正常情況下，電子在特定的軌道上運行且具有不同的、分立的能量。 EDS分析原理 電子束轟擊原子內層，激發出基態原子的內殼電子，在內層留下帶正電的電子空穴。內層電子離開原子后，處于較高能級的外層電子會填充這些低能級的空穴，多余能量可能會以 X 射線形式放出，而這種X 射線的能量分布可以反映特定元素和躍遷特征。  X射線生成過程： （1）能量傳遞給原子中的電子，使其離開原子留下空穴； （2）較高能級的外層電子填充空穴并釋放出特性X射線。 此種X射線可以用硅漂移探測器收集，并結合軟件對其進行測量和解釋?；瘜W信息可以通過元素面分布和線掃描等多種方式實現可視化。這樣，利用X射線也就可以識別樣品中的各種元素。 有趣的是，EDS還可用于定性和定量分析，也就是識別樣品的元素類型以及每種元素的濃度百分比。與傳統掃描電子顯微鏡一樣，EDS 技術幾乎不需要樣品制備，并且無損，不會損壞樣品。 |
