Raman拉曼激光波長，到底怎么選擇？

Raman拉曼激光波長，到底怎么選擇？

拉曼光譜（Raman）是一種應用范圍廣泛的分析手段，在環(huán)境、安檢、檢驗檢疫、地質、物理、化學等領域都有應用。在選擇拉曼光譜儀時，首要考慮的問題之一便是激光波長。任何材料的拉曼特征和特定的峰位都與材料獨特的化學結構有關，但與激光波長無關。那么跟鑠思百小編來看看市面上廣泛使用的532nm、785nm和1064nm有什么區(qū)別呢？

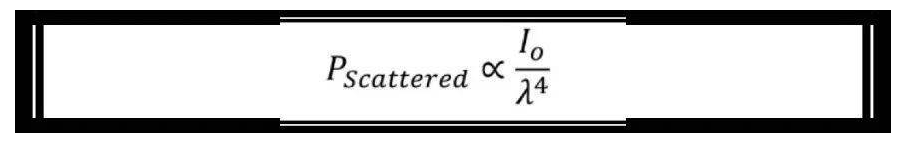

首先一個區(qū)別是激發(fā)效率。拉曼散射效率與λ 4成反比，其中λ為激光波長。

根據上述關系，我們可以得知532nm拉曼強度是785nm拉曼強度的4.7倍，是1064nm拉曼強度的16倍。這意味著其他條件保持不變的情況下，若想獲得同樣質量的光譜，波長越長則所需測量時間越長。

三種波長比較實驗

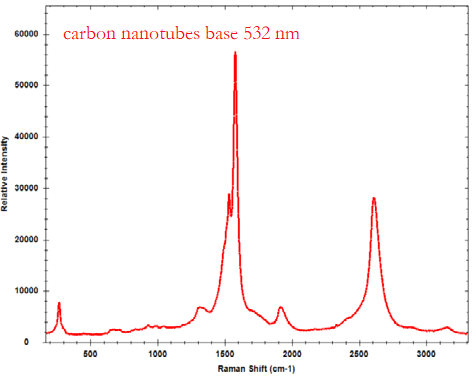

532nm激發(fā)波長提供了良好的靈敏度，短時間即可獲得有效圖譜，通常用于碳納米管分析，也適用于金屬氧化物或礦物和無機材料。另外，532nm波長儀器可覆蓋65cm -1到4000cm -1整個光譜范圍，這有利于一些較高拉曼位移區(qū)域中的應用，比如在2800cm -1至3700cm -1之間出現的-NH和-OH官能團。

785nm激發(fā)波長是目前最流行和最常見的，因為它對90％以上的拉曼活性材料都可以起到有效作用，并且受到的熒光干擾小。根據樣品和拉曼信號的強度，單次掃描采集時間短。在三個標準波長之間，785nm激發(fā)波長可以很好的平衡熒光效應和光譜分辨率，這使得785nm成為最受歡迎的選擇。

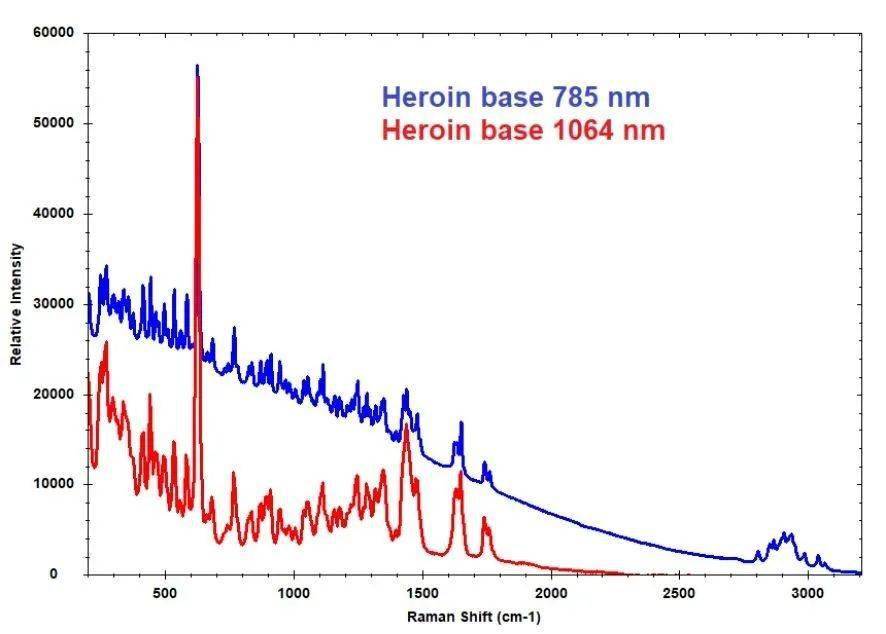

在使用785nm和1064nm激發(fā)光掃描的海洛因堿光譜中，由于分辨率更高，785nm光譜可以顯示更多細節(jié)。但由于熒光效應，基線出現傾斜。

在大多數情況下，選擇1064nm激發(fā)波長可以最大程度地減少熒光效應。

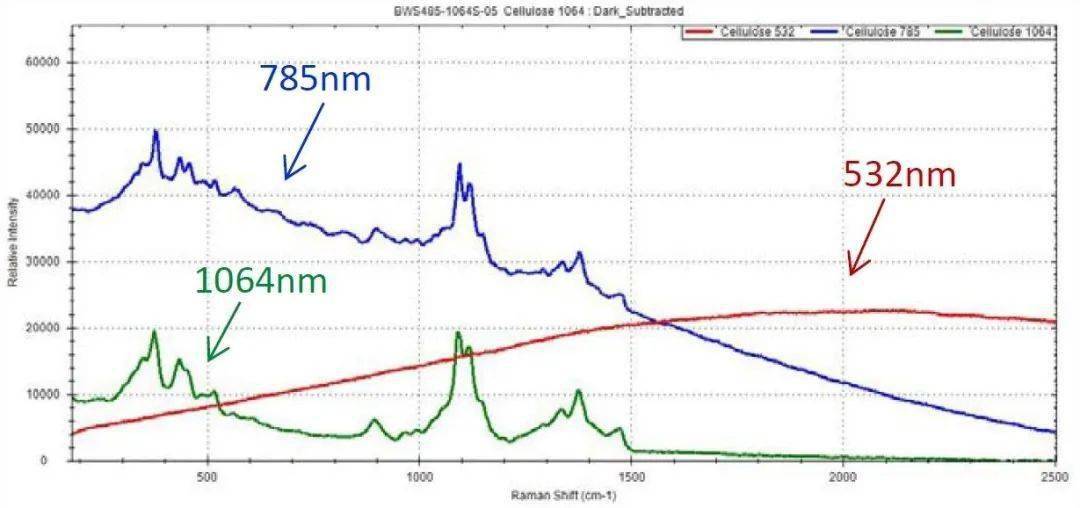

再比如，使用三種波長測量纖維素時，使用785nm和1064nm可以收集到良好的光譜，其中1064nm的熒光效應最低。當使用532nm測量時，由于熒光效應太大，則無法對纖維素進行測量。

總結上面說的我們可以得出一下結論：

A:

532nm激光提供更高的能量來轟擊樣品結構，從而產生更強的熒光，使其非常適用于無機材料；

B:

785nm激光在兼顧性能和激發(fā)效率的同時還降低了熒光強度，提供了最佳的經濟性能，是大多數化學品的最佳選擇；

C:

1064nm激光器的熒光最少，但需要相對較長的采集時間才能獲得足夠的信號水平進行分析。這使其更適合彩色和深色材料，例如天然產物、染料、油和彩色聚合物。

鑠思百檢測是專業(yè)的第三方檢測服務商，提供拉曼光譜儀檢測服務，跟多測試請聯系鑠思百檢測客服。
