超寬禁帶半導體材料的發展

按照推出時間早晚劃分，半導體材料目前已經劃分到了第三代。第一代是從集成電路發明開始，最先晶體管是鍺材料，后面發展成硅材料。

第二代半導體材料是20世紀八九十年代推出的砷化鎵和1990年后才開始真正用到了產業上的磷化銦材料。

2000年以后，主要是第三代半導體材料，以氮化鎵和碳化硅為代表的寬禁帶半導體。2005年以后開始出現超寬禁帶半導體，禁帶寬度在4eV以上(也有說3.4eV以上，氮化鎵的禁帶寬度為3.4eV)的材料稱為超寬禁帶，包括目前比較典型的氧化鎵、金剛石和氮化鋁。這些新材料的引入對半導體體系有很大發展和補充。今天我們來聊一聊超寬禁帶半導體材料。

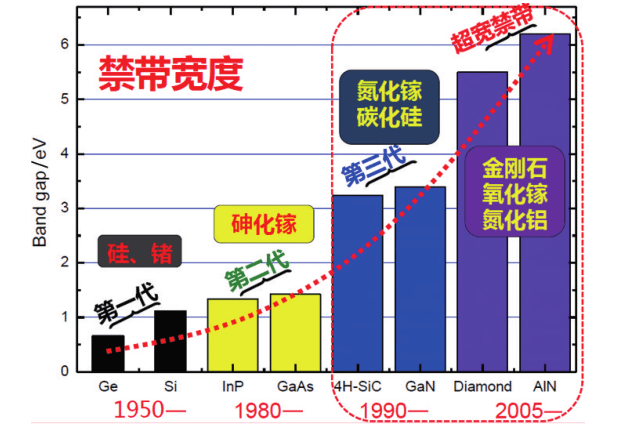

半導體材料的劃代

一

禁帶寬度的概念

禁帶寬度是指一個能帶寬度（單位是電子伏特(eV)），固體中電子的能量是不可以連續取值的，而是一些不連續的能帶。要導電就要有自由電子存在，自由電子存在的能帶稱為導帶（能導電）。被束縛的電子要成為自由電子，就必須獲得足夠能量從而躍遷到導帶，這個能量的最小值就是禁帶寬度。半導體材料基本物理性質均與禁帶寬度相關，禁帶寬度越窄，材料的物性傾向于金屬，反之則傾向于絕緣體。

二

分類

現有半導體材料根據禁帶寬度不同分為：窄禁帶半導體材料（帶隙小于2.3eV的鍺、硅及III-V價元素等）、寬禁帶半導體材料（帶隙3.3～3.4eV的SiC、GaN）及超寬禁帶半導體材料（帶隙大于3.4eV的AlGaN/AlN、金剛石、Ga 2 O 3 及氮化硼（BN）等））。

超寬禁帶半導體(帶隙均大于GaN（3.4eV），其擊穿電場、熱導率、電子遷移率等性質，以及耐高壓、耐高溫、高頻、抗輻射能力均優于現有已經應用的寬禁帶半導體材料。在超高壓電力電子器件、射頻電子發射器、深紫外光電探測器、量子通信和極端環境應用等領域有巨大的應用前景。

三

超寬禁帶半導體材料

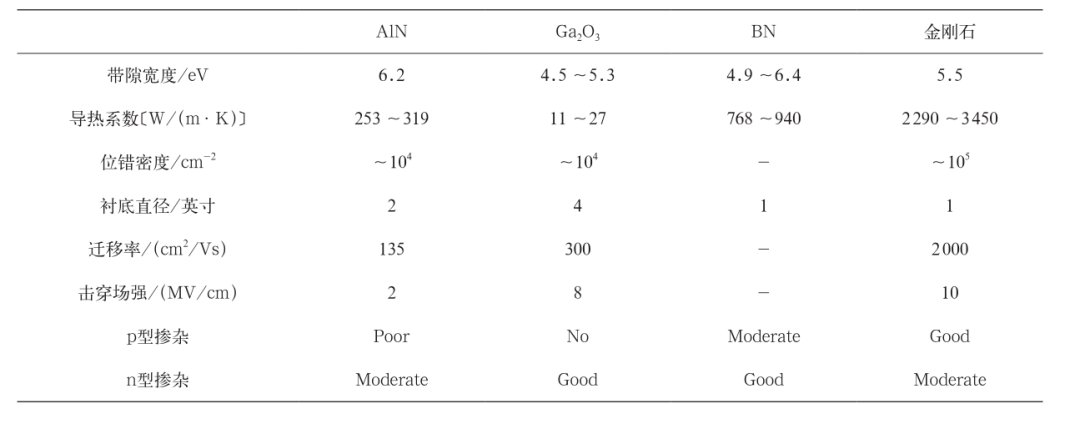

下表中列出了AlN、金剛石、Ga 2 O 3 和BN等材料的重要物理性質及相應的應用范圍。通過數據對比可知，4種不同的超寬禁帶半導體材料特性不一致，每一種都至少在其中一個重要物理性質上表現不佳，如AlN和Ga 2 O 3 不能進行p型摻雜；金剛石襯底質量與尺寸受限等。這一特征從本質上決定了其應用領域及潛在應用需求的不同。

鑠思百檢測可提供半導體材料的檢測服務，詳情咨詢客服。

1

氮化鋁（AlN）

氮化鋁（AlN）的直接帶隙禁帶最大寬度為6.2eV，相對于間接帶隙半導體有著更高的光電轉換效率。AlN作為重要的藍光和紫外發光材料，應用于紫外/深紫外發光二極管、紫外激光二極管以及紫外探測器等。此外，AlN可以和III族氮化物如GaN和InN形成連續的固溶體，其三元或四元合金可以實現其帶隙從可見波段到深紫外波段的連續可調，使其成為重要的高性能發光材料。

同時，AlN晶體是GaN、AlGaN以及AlN外延材料的理想襯底。與藍寶石或SiC襯底相比，AlN與GaN熱匹配和化學兼容性更高、襯底與外延層之間的應力更小。因此，AlN晶體作為GaN外延襯底時可大幅度降低器件中的缺陷密度，提高器件的性能，在制備高溫、高頻、高功率電子器件方面有很好的應用前景。

另外，用AlN晶體做高鋁（Al）組份的AlGaN外延材料襯底還可以有效降低氮化物外延層中的缺陷密度，極大地提高氮化物半導體器件的性能和使用壽命?；贏lGaN的高質量日盲探測器已經獲得成功應用。此外，AlN具有很高的非線性光學系數，可應用于二次諧波發射器。

2

金剛石

金剛石在室溫下間接帶隙禁帶寬度為5.47eV。金剛石屬立方晶系，其特殊的晶體結構和強的碳-碳（C-C）鍵相互作用使其具有極高的擊穿電場、極高的功率容量、極高熱導率、低介電常數、高飽和載流子速度和遷移率、化學穩定性和發光特性。更為重要的是其各種優越性質的綜合體現，使得金剛石成為最有潛力的寬帶隙半導體材料，可應用于大功率電力電子器件、毫米波器件、高頻電子器件、激光器器件及量子信息傳輸?shù)取?/span>

3

氧化鎵

Ga2 O3 禁帶寬度為4.2～5.3eV（不同晶體結構導致帶隙差別）。與寬禁帶半導體材料相比，Ga2 O3 擁有高的擊穿場強（8MV/cm）、低的能量損耗、高的熱穩定性和化學穩定性等優勢。在電力電子器件如場效應晶體管、日盲紫外光電探測器、紫外透明導電電極、LED基板、信息存儲器、氣敏傳感器、光催化等領域中展現出巨大的應用前景，是一種極具應用潛力的多功能超寬禁帶氧化物半導體材料。

4

BN

BN禁帶寬度為6.0eV，具有更低的介電常數（7.1eV）、更高的擊穿電場（7～9MV/cm，是Si的近27倍、SiC及GaN的2倍以上）和更高的熱導率（13W/(cm·K)，是Si和GaN的10倍）。作為極端電子學材料，BN不僅可用于制備高溫、高頻、大功率等極端條件下工作的電子器件，在深紫外發光器件和深紫外探測器方面也有著廣泛的應用前景，與GaN、SiC等傳統寬帶隙半導體材料一起構成了從藍綠光到深紫外的全波段發光材料，是寬禁帶半導體發展的新方向。

以上是半導體材料的介紹，鑠思百可提供氮化鋁（AlN），金剛石，氧化鎵，BN材料的檢測服務，跟多檢測請聯系鑠思百客服。
