碳復合材料的導熱測量

In-Plane 測試方法的應用不僅限于各向異性薄片材料的測量。對于某些微米級的高導熱薄膜材料，若厚度方向傳熱時間極短，以至于無法使用常規方法測量其厚度方向的熱擴散性能，

作者：朱明峰，曾智強

30年前碳復合材料就被開發出來，用于取代高性能軍用飛行器引擎上的金屬部件，現在這種材料也被用在民用飛行器、剎車制動（賽車剎車片）、真空爐部件、化學反應器和其它工業。碳復合材料具有諸多特性，比如質地輕、化學惰性、高溫下強度高、比強度高于耐熱合金，在熱傳導方面也優于銅和金。碳復合材料的性能差異很大程度上取決于內部纖維的分布方向。利用Netzsch LFA可以測量碳復合材料在不同方向上的熱物性參數。

測試條件

溫度范圍：RT…1000°C

樣品厚度：2.52mm

表面處理：石墨噴涂

樣品支架：12.7mm

LFA比熱標樣：Poco石墨

測試結果

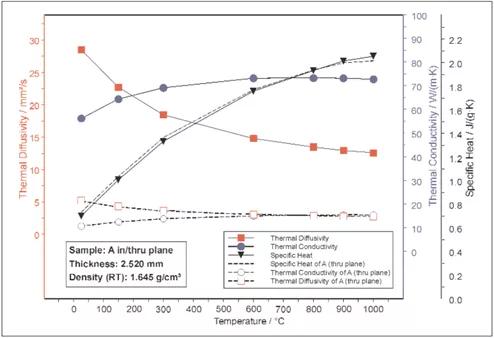

從上圖來看，碳復合材料的熱擴散和熱傳導在不同方向上差異明顯，但是不同纖維方向樣品的比熱結果卻具有高度的一致性和重復性。在整個溫度范圍內，比熱隨著溫度的升高而逐漸增加，這與Debye理論的預測是一致的，而且測量值大小也符合石墨復合材料的經典數值。

微米級超薄石墨片的導熱性能測試

作者：焦聯聯

In-plane 測量模式

隨著電子產品的升級換代的加速和迷你、高集成以及高性能電子設備的日益增長的散熱管理需求，石墨材料散熱技術得到廣泛的深入研究，可應用在筆記本電腦、平板顯示器、數碼攝像機、移動電話及針對個人的助理設備、LED 燈等領域。

本次測試采用 Netzsch 閃光法導熱儀 LFA447 中的 In-plane 模式進行樣品薄片的水平方向?qū)嵝阅軠y(cè)試。

1.In-plane 測量模式介紹

測試示意圖如下：

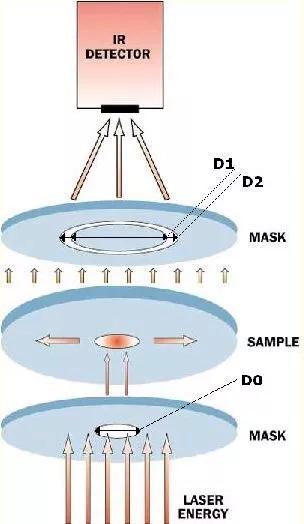

圖 1. Netzsch LFA In-plane 模式測試原理示意圖

一束激光能量照射到樣品下表面范圍較小的中心區域，然后該能量在樣品內部沿著兩個方向傳導，一是垂直向上，二是水平方向。沿垂直方向直接傳導的中心區域能量會被樣品上方的樣品支架蓋子所遮擋從而不能被紅外檢測器檢測到。而水平方向傳遞的能量經過一段時間的傳導以后，最后經過樣品支架蓋子的鏤空區域出來，被紅外檢測器檢測到，所以紅外檢測器檢測得到的信號是經過了平面?zhèn)鲗?dǎo)一段距離后的那部分激光能量（其沿垂直方向傳導的影響可通過模型進行修正）。通過耐馳特有的 In-plane 數學模型對測量結果進行擬合分析，我們可以準確計算材料平面方向上的熱擴散系數。

2. 石墨薄片徑向測試——In-plane 方式的樣品放置圖

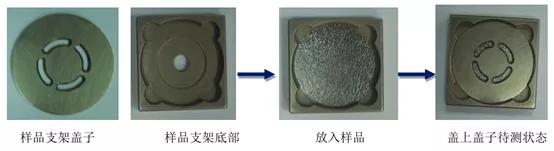

圖 2. In-plane 支架放置樣品示意圖

3. 石墨薄片徑向測試—— Laminate 方式的樣品放置圖

為了驗證耐馳 In-plane 模式測試結果的準確性，我們將石墨薄片樣品在平面上一片片切開后，將薄片一片一片豎起來整齊疊加排列在下面的方形樣品支架中，然后將兩個端面在細砂紙上打磨平整，得到一塊石墨徑向測試的樣品，這個樣品采用垂直方式進行測試直接得到徑向的導熱系數，如果這個方式（下稱為 Laminate 方式）得到的結果和 In-plane 方法得到的結果接近或相同，就能夠證明 In-plane 模式的準確性。

圖 3. 樣品垂直疊加示意圖

4. 實驗結果

4.1 石墨薄片的厚度方向?qū)嵝阅軠y(cè)試

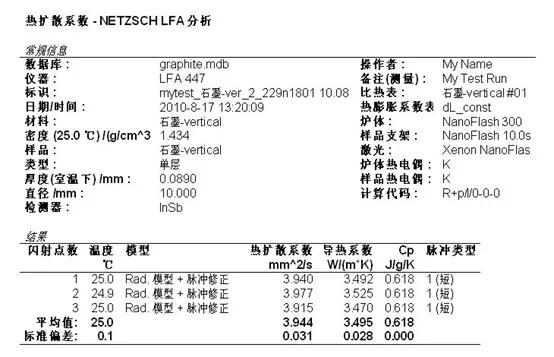

圖 4. 石墨片垂直方向測試結果

圖4中顯示的為石墨薄片厚度方向的測試結果，室溫 25℃下的熱擴散系數為 3.944 mm2 /s。將該熱擴散系數、以及材料的比熱數據（使用 DSC 測得）鏈接至材料的屬性表中，再以 In-plane 方式進行測試，并使用“In-Plane各向異性+熱損耗”模型計算水平方向的熱擴散系數。結果如下：

4.2 石墨薄片的徑向?qū)嵝阅軠y(cè)試（Inplane 方式）

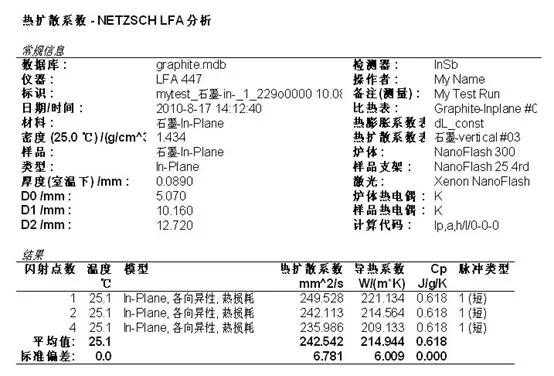

圖 5. In-plane 徑向測試結果

由圖 5 中可看出,Inplane 模式測試得到的材料在 25℃下熱擴散系數為 242.5 mm2 /s，導熱系數為214.9 W/(m*K)。

與此同時，我們按照前述的特殊制樣方法，以常規的單層模式對石墨薄層的徑向?qū)嵝阅苓M(jìn)行了驗證性的測試。

4.3 石墨薄片的徑向?qū)嵝阅茯?yàn)證性測試（Laminate方式）

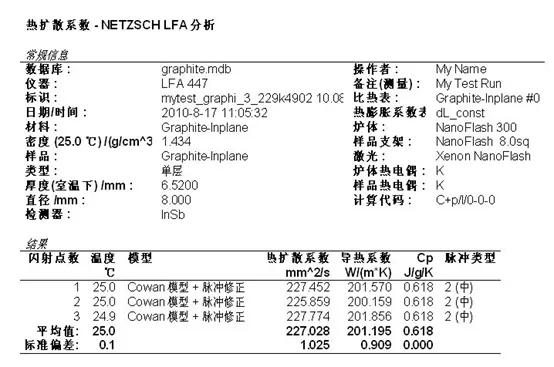

圖 6. Laminate 徑向測試結果

圖6 中可得石墨薄膜的 Laminate 徑向測試結果：25℃下熱擴散系數為 227.0 mm2 /，導熱系數為201.2 W/(m*K)。

5. 分析與討論

我們將兩種模式的水平方向測試結果進行對比，結果如下：

實驗結果表明：兩種模式的測試結果較為吻合，若以 Laminate 模式作為真值（因單層常規計算模型具有更高的準確性，通常可達到 3%），則 In-Plane 模式的偏差僅為 6%，考慮到這一測試方法與計算模型的特殊性，已經具備了較高的準確性和可靠性。而 In-plane 模式在樣品制備方面，又有著Laminate 方式所不能代替的便利性。這就為各向異性的薄膜測試提供了一種較好的方法。

此外，In-Plane 測試方法的應用不僅限于各向異性薄片材料的測量。對于某些微米級的高導熱薄膜材料，若厚度方向傳熱時間極短，以至于無法使用常規方法測量其厚度方向的熱擴散性能。此時如果該樣品為各向同性，即水平方向?qū)嵝阅芘c垂直方向相同，則也可使用 In-Plane 的徑向測試代替垂直方向測試，獲取樣品的熱擴散與導熱系數。
