全面了解第三代半導體—氮化鎵GaN

氮化鎵（GAN)是什么？

氮化鎵GaN材料的研究與應用是目前全球半導體研究的前沿和熱點，是研制微電子器件、光電子器件的新型半導體材料，并與SIC、金剛石等半導體材料一起，被譽為是繼第一代Ge、Si半導體材料、第二代GaAs、InP化合物半導體材料之后的第三代半導體材料。它具有寬的直接帶隙、強的原子鍵、高的熱導率、化學穩定性好（幾乎不被任何酸腐蝕）等性質和強的抗輻照能力，在光電子、高溫大功率器件和高頻微波器件應用方面有著廣闊的前景。

氮化鎵（GAN）是第三代半導體材料的典型代表，在T=300K時為，是半導體照明中發光二極管的核心組成部份。氮化鎵是一種人造材料，自然形成氮化鎵的條件極為苛刻，需要2000多度的高溫和近萬個大氣壓的條件才能用金屬鎵和氮?dú)夂铣蔀榈?，在自然界是不可能?shí)現的。

大家都知道，第一代半導體材料是硅，主要解決數據運算、存儲的問題；第二代半導體是以砷化鎵為代表，它被應用到于光纖通訊，主要解決數據傳輸?shù)膯?wèn)題；第三代半導體則就是以氮化鎵為代表，它在電和光的轉化方面性能突出，在微波信號傳輸方面的效率更高，所以可以被廣泛應用到照明、顯示、通訊等各大領域。1998年，美國科學家研制出了首個氮化鎵晶體管。

氮化鎵（GAN)的性能特點

高性能：主要包括高輸出功率、高功率密度、高工作帶寬、高效率、體積小、重量輕等。目前第一代和第二代半導體材料在輸出功率方面已經達到了極限，而GaN半導體由于在熱穩定性能方面的優勢，很容易就實現高工作脈寬和高工作比，將天線單元級的發射功率提高10倍。

高可靠性：功率器件的壽命與其溫度密切相關，溫結越高，壽命越低。GaN材料具有高溫結和高熱傳導率等特性，極大的提高了器件在不同溫度下的適應性和可靠性。GaN器件可以用在650°C以上的軍用裝備中。

低成本：GaN半導體的應用，能夠有效改善發射天線的設計，減少發射組件的數目和放大器的級數等，有效降低成本。目前GaN已經開始取代GaAs作為新型雷達和干擾機的T/R（收/發）模塊電子器件材料。美軍下一代的AMDR（固態有源相控陣?yán)走_(dá)）便采用了GaN半導體。氮化鎵禁帶寬度大、擊穿電壓高、熱導率大、電子飽和漂移速度高、抗輻射能力強和良好的化學穩定性等優越性質，使得它成為迄今理論上電光、光電轉換效率最高的材料體系，并可以成為制備寬波譜、高功率、高效率的微電子、電力電子、光電子等器件的關鍵基礎材料。

GaN較寬的禁帶寬度(3.4eV) 及藍寶石等材料作襯底，散熱性能好，有利于器件在大功率條件下工作。隨著對Ⅲ族氮化物材料和器件研究與開發工作的不斷深入，GaInN超高度藍光、綠光LED技術已經實現商品化，現在世界各大公司和研究機構都紛紛投入巨資加入到開發藍光LED的競爭行列。

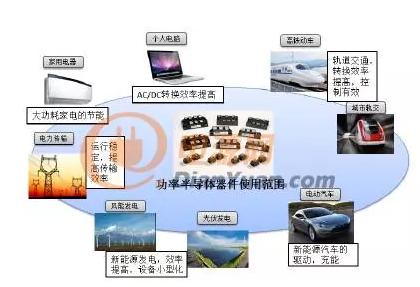

氮化鎵的應用

新型電子器件

GaN材料系列具有低的熱產生率和高的擊穿電場，是研制高溫大功率電子器件和高頻微波器件的重要材料。目前，隨著 MBE技術在GaN材料應用中的進展和關鍵薄膜生長技術的突破，成功地生長出了GaN多種異質結構。用GaN材料制備出了金屬場效應晶體管（MESFET）、異質結場效應晶體管(HFET)、調制摻雜場效應晶體管（MODFET）等新型器件。調制摻雜的AlGaN/GaN結構具有高的電子遷移率(2000cm2/v·s)、高的飽和速度(1×107cm/s)、較低的介電常數，是制作微波器件的優先材料；GaN較寬的禁帶寬度(3.4eV) 及藍寶石等材料作襯底，散熱性能好，有利于器件在大功率條件下工作。

光電器件

GaN材料系列是一種理想的短波長發光器件材料，GaN及其合金的帶隙覆蓋了從紅色到紫外的光譜范圍。自從1991年日本研制出同質結GaN藍色 LED之后，InGaN/AlGaN雙異質結超亮度藍色LED、InGaN單量子阱GaNLED相繼問世。目前，Zcd和6cd單量子阱GaN藍色和綠色 LED已進入大批量生產階段，從而填補了市場上藍色LED多年的空白。以發光效率為標志的LED發展歷程見圖3。藍色發光器件在高密度光盤的信息存取、全光顯示、激光打印機等領域有著巨大的應用市場。隨著對Ⅲ族氮化物材料和器件研究與開發工作的不斷深入，GaInN超高度藍光、綠光LED技術已經實現商品化，現在世界各大公司和研究機構都紛紛投入巨資加入到開發藍光LED的競爭行列。

1993年，Nichia公司首先研制成發光亮度超過lcd的高亮度GaInN/AlGaN異質結藍光LED，使用摻Zn的GaInN作為有源層，外量子效率達到2.7%，峰值波長450nm，并實現產品的商品化。1995年，該公司又推出了光輸出功率為2.0mW，亮度為6cd商品化GaN綠光 LED產品，其峰值波長為525nm，半峰寬為40nm。最近，該公司利用其藍光LED和磷光技術，又推出了白光固體發光器件產品，其色溫為6500K，效率達7.5流明/W。除Nichia公司以外，HP、Cree等公司相繼推出了各自的高亮度藍光LED產品。高亮度LED的市場預計將從1998年的 3.86億美元躍升為2003年的10億美元。高亮度LED的應用主要包括汽車照明，交通信號和室外路標，平板金色顯示，高密度DVD存儲，藍綠光對潛通信等。

在成功開發Ⅲ族氮化物藍光LED之后，研究的重點開始轉向Ⅲ族氮化物藍光LED器件的開發。藍光LED在光控測和信息的高密度光存儲等領域具有廣闊的應用前景。目前Nichia公司在GaN藍光LED領域居世界領先地位，其GaN藍光LED室溫下2mW連續工作的壽命突破10000小時。HP公司以藍寶石為襯底，研制成功光脊波導折射率導引GaInN/AlGaN多量子阱藍光LED。CreeResearch公司首家報道了SiC上制作的CWRT藍光激光器，該激光器彩霞的是橫向器件結構。富士通繼Nichia，CreeResearch和索尼等公司之后，宣布研制成了InGaN藍光激光器，該激光器可在室溫下CW應用，其結構是在SiC襯底上生長的，并且采用了垂直傳導結構（P型和n型接觸分別制作在晶片的頂面和背面），這是首次報道的垂直器件結構的CW藍光激光器。

在探測器方面，已研制出GaN紫外探測器，波長為369nm，其響應速度與Si探測器不相上下。但這方面的研究還處于起步階段。GaN探測器將在火焰探測、導彈預警等方面有重要應用。

氮化鎵的未來發展

GaN寬禁帶電力電子器件代表著電力電子器件領域發展方向，材料和工藝都存在許多問題有待解決，即使這些問題都得到解決，它們的價格肯定還是比硅基貴。預計到2019年，硅基GaN的價格可能下降到可與硅材料相比擬的水平。由于它們的優異特性可能主要用于中高端應用，與硅全控器件不可能全部取代硅半控器件一樣，SiC和GaN寬禁帶電力電子器件在將來也不太可能全面取代硅功率MOSFET、IGBT和GTO(包括IGCT)。SiC電力電子器件將主要用于1200V以上的高壓工業應用領域；GaN電力電子器件將主要用于900V以下的消費電子、計算機/服務器電源應用領域。

GaN作為第三代半導體材料，其性質決定了將更適合4G乃至未來5G等技術的應用。從現在的市場狀況來看，GaAs仍然是手機終端PA和LNA等的主流，而LDMOS則處于基站RF的霸主地位。但是，伴隨著Si材料和GaAs材料在性能上逐步達到極限，我們預計GaN半導體將會越來越多的應用在無線通信領域中。
