輪廓儀設備簡介

一、簡介

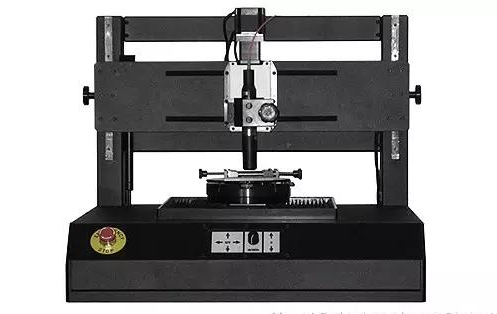

ST400型三維表面形貌儀是一款多功能的三維形貌儀，采用國際領先的白光共聚焦技術，可實現對材料表面從納米到毫米量級的粗糙度測試，具有測量精度高，速度快，重復性好的優點，該儀器可用于測量大尺寸樣品，并具有多種選項，包含360°旋轉工作臺，原子力顯微鏡模塊，光學顯微鏡，特征區域定位等多種功能模塊。

二、功能用途

針對機床檢測測量三維輪廓、粗糙度。表面測量系統適用于研發和生產過程控制中的定性和定量測量，其核心部件達到納米尺度的創新的光學設計，其強大且友好的軟件控制使所需獲得的數據不僅速度快，而且精度高，并提供了多種不同的表面分析方法，與系統匹配的軟件包含參數設定(如掃描尺寸、線數、步進、轉換臺速度、數據采樣速度)和數據后處理功能(如Abbott-Firestone曲線、快速傅立葉變換、自相關功能、三維成像、二維切片成像等) ，可以定量地測量表面粗糙度及關鍵尺寸，諸如晶粒、膜厚、孔洞深度、長寬、線粗糙度、面粗糙度等，并計算關鍵部位的面積和體積等參數。

三、技術參數

垂直測量范圍：27mm

垂直分辨率：<2nm

掃描速度 20mm/s

橫向分辨率：0.1μm

測量范圍：150mm×150mm
