電化學阻抗譜即通過測量阻抗隨正弦波頻率的變化，進而分析電極過程動力學、雙電層和擴散等，研究電極材料、固體電解質、導電高分子以及腐蝕防護等機理。電化學阻抗譜是通過給電化學系統施加一個頻率不同的小振幅的交流電勢波，測量交流電勢與電流信號的比值（此比值即為系統的阻抗）隨正弦波頻率ω的變化，或者是阻抗的相位角Φ隨ω的變化。

電化學阻抗譜特點

1、由于電勢和電流間存在著線性關系，測量過程中電極處于準穩態，使得測量結果的數學處理簡化。

2、由于采用小幅度的正弦電勢信號對系統進行微擾，電極上交替出現陽極和陰極過程（也就是氧化和還原過程），二者作用相反。因此，即使擾動信號長時間作用于電極，也不會導致極化現象的積累性發展和電極表面狀態的積累性變化。因此EIS法是一種“準穩態方法”。

3、EIS是一種頻率域測量方法，可測定的頻率范圍很寬，因而可以比常規電化學方法得到更多的動力學信息和電極界面結構信息。

電化學阻抗譜的分類

電化學阻抗譜包括許多不同的種類，其中Z常用的是阻抗復平面圖和阻抗波特圖。以理想極化電極為例，分析它的阻抗復平面圖和阻抗波特圖。

1、阻抗復平面圖【能奎斯特圖(Nyquist plot)】是以阻抗的實部為橫軸，以阻抗的虛部為縱軸繪制的曲線。

理想極化電極的電化學反應電流→0,電化學反應電阻無窮大而在等效電路中處于斷路狀態,等效電路只由溶液電阻和雙電層電容串聯組成。

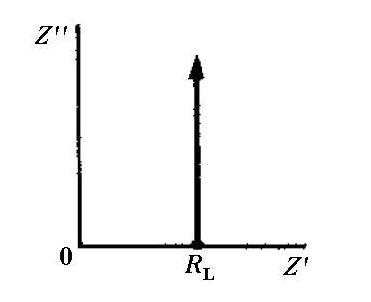

在上圖中，Z’為常數RL，而Z''隨ω（頻率）而增大，ω越大，Z''越小。

Imp：

RC、RL、RQ表示了R與C、L或Q串聯成的復合元件。

(RC)、(RL)、(RQ)表示了R與C、L或Q并聯成的復合元件。

2、阻抗波特圖(Bode plot)由兩條曲線組成。一條曲線描述阻抗的模隨頻率的變化關系，稱為Bode模圖；另一條曲線描述阻抗的相位角隨頻率的變化關系，稱為Bode相圖。通常，Bode模圖和Bode相圖要同時給出，才能完整描述阻抗特征。

測定方法

給黑箱（電化學系統）輸入一個擾動函數X，它就會輸出一個響應信號Y。用來描述擾動信號和響應信號之間關系的函數，稱為傳輸函數。若系統內部結構是線性的穩定結構，則輸出信號就是擾動信號的線性函數。

如果f是角頻率為ω的正弦波電流信號，則g即為角頻率也是ω的正弦電勢信號。此時將g/f稱為系統的阻抗，用Z表示；而將f/g稱為系統的導納，用Y表示。

阻抗和導納統稱為阻納，用G表示。阻抗和導納互為倒數關系，Z=1/Y。二者關系與電阻和電導相似。

電化學阻抗譜測量條件

因果性條件：輸出的響應信號只是由輸入的擾動信號引起的。

線性條件：輸出的響應信號與輸入的擾動信號之間存在線性關系。電化學系統的電流與電勢之間是動力學規律決定的非線性關系，當采用小幅度正弦波電勢信號對系統擾動，電勢和電流之間可以近似看做呈線性關系。

穩定性關系：擾動不會引起系統內部結構發生變化，當擾動停止后，系統能夠恢復到原先的狀態，可逆反應容易滿足穩定性條件，不可逆電極過程，只要電極表面的變化不是很快，當擾動幅度小、作用時間短，擾動停止后，系統也能夠恢復到離原先狀態不遠的狀態，可以近似認為滿足穩定性條件。

電化學阻抗譜的實例分析

PPy和PPy/SAS電極材料在0.5mol/L的Na2SO4電解液中，開路電位下的交流阻抗圖譜，頻率范圍是10^(5)~10^(-2)Hz。

圖譜解析：

所有的曲線均由半圓和斜線組成。

高-中頻區的圓弧表征該電極與法拉第反應有關的電荷傳遞阻抗。圓弧的直徑越小表示電荷傳遞阻抗越低，顯而易見PPy/SAS的半圓較小，說明PPy/SAS電荷傳遞阻抗較低。另外可從高頻區的譜線與實軸的交點估算該電極及溶液在一定的極化電位下的歐姆阻抗（包括電極本身阻抗Relectrode、參比電極到工作電極區間的電解質本體阻抗Rbulk及電極與電解質界面阻抗Rintcrface）。

中頻區，PPy譜線與實軸的夾角接近45°，PPy/SAS譜線與實軸的夾角大于45°，這是離子向電極迅速擴散的特征。

低頻區的斜線是由電極上離子的Warbug阻抗所致，即電解液中的離子向電極表面擴散時的擴散阻抗。當?shù)皖l區的斜線與實軸夾角為90°則表示是理想的電容器性離子擴散，但實際電容器的低頻曲線夾角會略低于90°。顯然PPy/SAS在低頻區的阻抗譜線斜率比PPy大很多，已近似平行于虛軸，說明PPy/SAS電化學電容較高。

原因分析：這可能是磺酸基和PPy骨架之間存在著較強π的某種形式的鍵合，使電子的離域性增強，電荷傳遞較易。

Imp：從EIS譜圖能夠獲得的信息

● 了解影響電極過程的狀態變量的情況

● 判斷有無傳質過程的影響

● 獲得從參比電極到工作電極之間的溶液電阻RL ，雙電層電容Cd及電極反應電阻Rr的信息等

電化學交流阻抗測量實驗注意事項

盡量減小測量連接線長度，減少雜散電容、電感的影響；

頻率范圍要足夠的寬：一般頻率范圍：10^(5)~10^(-4) Hz，保證一次就能獲得足夠的高頻和低頻信息，特別要注意低頻段的掃描。如反應的中間產物和成膜過程只有在低頻時才能表現出來。但低頻測量時間很長，電極表面狀態可能發生變化，故需視具體情況而定。

阻抗譜圖必須指定電極電位：電極電位直接影響電極反應的活化能。電極所處的電位不同，測得的阻抗譜必然不同。因此，阻抗譜與電位（平衡電位、腐蝕電位）必須一一對應。
