一文讀懂納米壓印

1、納米壓印介紹

NIL（納米壓?。┦峭ㄟ^模版，將圖形轉移到相應的襯底上，轉移的媒介通常是一層很薄的聚合膜，通過熱壓或者輻照等方式使其結構硬化從而保留下轉移的圖形，整個過程包括壓印和圖形轉移兩個過程。納米壓印技術突破了傳統光刻在特征尺寸減小過程中的難題，具有分辨率高、低成本的特點。

2、納米壓印的分類

根據壓印方法的不同，NIL主要可分為熱塑（Hot embossing）、紫外固化UV和微接觸（Micro contact printing cup）三種光刻技術。

（1）熱壓?。℉E－NIL）

熱壓印的工藝包含下列步驟：

①首先，利用電子束直寫技術（EBDW）制作一片具有納米圖案的Si或SiO2模版，并且準備一片均勻涂布熱塑性高分子光刻膠（通常以PMMA為主要材料）的硅基板。

②將硅基板上的光刻膠加熱到玻璃轉換溫度（Glass Transfer Temperature）以上，利用機械力將模版壓入高溫軟化的光刻膠層內，并且維持高溫、高壓一段時間，使熱塑性高分子光刻膠填充到模版的納米結構內。

③待光刻膠冷卻固化成形之后，釋放壓力并且將模版脫離硅基板。

④最后對硅基板進行反應離子刻蝕（Reactive Ion Etching）去除殘留的光刻膠，即可以復制出與模版等比例的納米圖案。

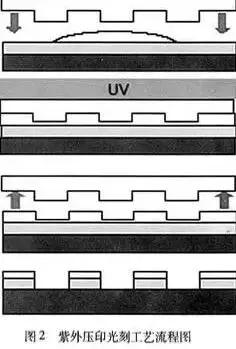

（2）紫外硬化壓印光刻技術（UV－NIL）

使用熱壓印光刻技術的熱塑性高分子光刻膠必須經過高溫、高壓、冷卻的相變化過程，在脫模之后壓印的圖案經常會產生變形現象，因此使用熱壓印技術不易進行多次或三維結構的壓印，為了解決此問題，有人開始研發一些可以在室溫、低壓下使用的壓印光刻技術。

M.Bender和M.Otto提出一種在室溫、低壓環境下利用紫外光硬化高分子的壓印光刻技術[4、5]，其前處理與熱壓印類似，首先都必須準備一個具有納米圖案的模版，而UV－NIL的模版材料必須使用可以讓紫外線穿透的石英，并且在硅基板涂布一層低黏度、對UV感光的液態高分子光刻膠，在模版和基板對準完成后，將模版壓入光刻膠層并且照射紫外光使光刻膠發生聚合反應硬化成形，然后脫模、進行刻蝕基板上殘留的光刻膠便完成整個UV－NIL。

最近紫外壓印一個新的發展是提出了步進－閃光壓印。步進－閃光壓印發明于Austin的Texas大學，它可以達到10nm的分辨率。先將低粘度的單體溶液滴在壓印的襯底上，用很低的壓力將模版壓倒圓片上，使液態分散開并填充模版中的空腔。紫外光透過模版背面輻照單體，固化成型后，移去模版。最后刻蝕殘留層和進行圖案轉移，得到高縱橫比的結構。

很明顯，紫外壓印相對于熱壓印來說，不需要高溫、高壓的條件，它可以廉價的在納米尺度得到高分辨率的圖形，它的工藝可用于發展納米器件，其中的步進－閃光壓印不但導致工藝和工具成本的明顯下降，而且在其他方面也和光學光刻一樣好或更好，這些其他方面包括工具壽命、模具壽命（不用掩模版）、模具成本、工藝良率、產量和尺寸重現精度。但其缺點是需要在潔凈間環境下進行操作。

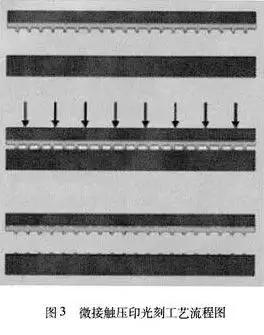

（3）微接觸壓印光刻（Microcontact－NIL）

微接觸壓印光刻技術要先通過光學或電子束光刻得到模版。模具材料的化學前體在模版中固化，聚合成型后從模版中脫離，便得到了進行微接觸印刷所要求的模具。常常要得到的模具是PDMS，接著，PDMS模具浸在含有硫醇的試劑中，然后將浸過試劑的模具壓到鍍金襯底上，襯底可以為玻璃、硅、聚合物等多種形式。另外，在襯底上可以先鍍上一薄層鈦層然后再鍍金，以增加粘連。硫醇與金發生反應，形成自組裝單分子層SAM。印刷后有兩種工藝對其處理。一種是采用濕法刻蝕，如在氫化物溶液中，氫化物的離子促使未被SAM層覆蓋的金溶解，而由于SAM能有效地阻擋氫化物的離子，被SAM覆蓋的金被保留，從而將單分子層的圖案轉移到金上。還可以進一步以金為掩模，對未被金覆蓋的地方進行刻蝕，再次實現圖案轉移，另一種是在金膜上通過自組裝單層的硫醇分子來鏈接某些有機分子，實現自組裝，如可以用此方法加工生物傳感器的表面。

微接觸印刷不但具有快速、廉價的優點，而且它還不需要潔凈間的苛刻條件，甚至不需要絕對平整的表面，微接觸印刷還適合多種不同表面，具有作用方法靈活多變的特點，該方面缺點是在亞微米尺度，印刷時硫醇分子的擴散將影響對比度，并使印出的圖形變寬。通過優化浸液方式、浸液時間，尤其是控制好模具上試劑量及分布，可以使擴散效應下降。

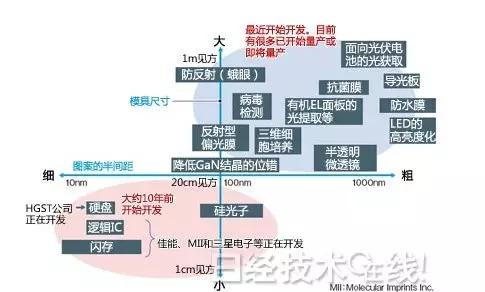

3、納米壓印的應用
