科研畫圖都用什么軟件？科研插畫，論文配圖，下面鑠思百小編來分享幾款常用的科研繪圖軟件。

矢量概念圖一般要用Adobe illustrator畫，當然不排除部分（甚至大部分）是用PPT畫的。看到有同學在吐槽明明很多雜志不接受PPT畫圖，但很多老板還只鐘愛用PPT繪制……

事實上，PPT科研作圖在中國用戶中使用率極高。因?yàn)檫@軟件幾乎天天在使用，對它的界面和操作非常熟悉，很多老板在備課的時候都要用來畫一些簡單的示意圖，所以習慣成自然，畫概念圖肯定首選PPT了。

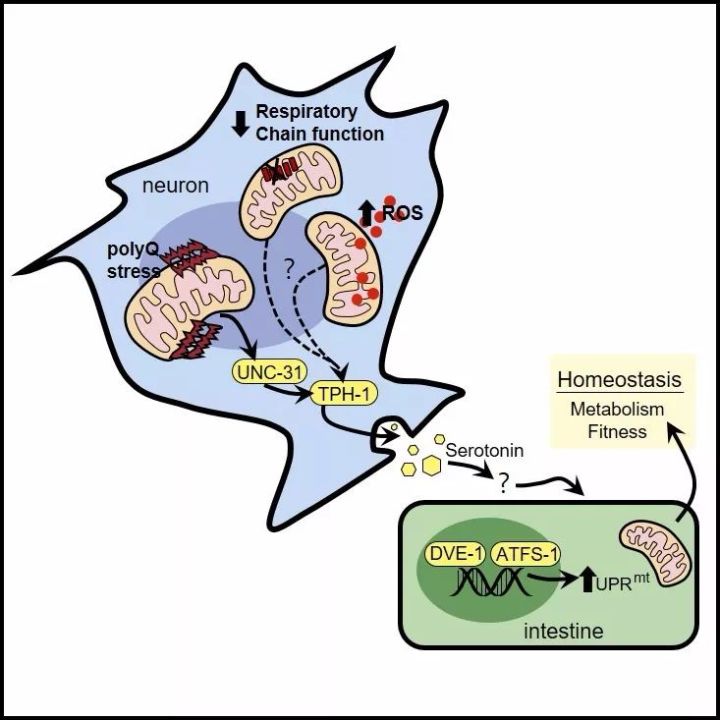

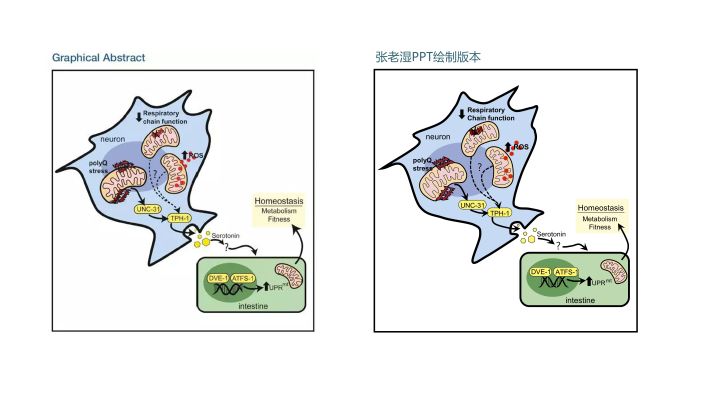

一句話，PPT學習成本低，而且隨著PPT版本不斷完善，畫出來的圖審稿人也分辨不出來到底是不是用PPT畫的，比如下圖左邊是Cell上面的插圖，右邊是我用PPT畫的：

下面是繪制過程：

首先，如果我們只是畫著玩那沒什么問題，如果準備投稿，還是把PPT分辨率改一下：

用PPT做SCI論文圖①——設置PPT導出圖片的分辨率

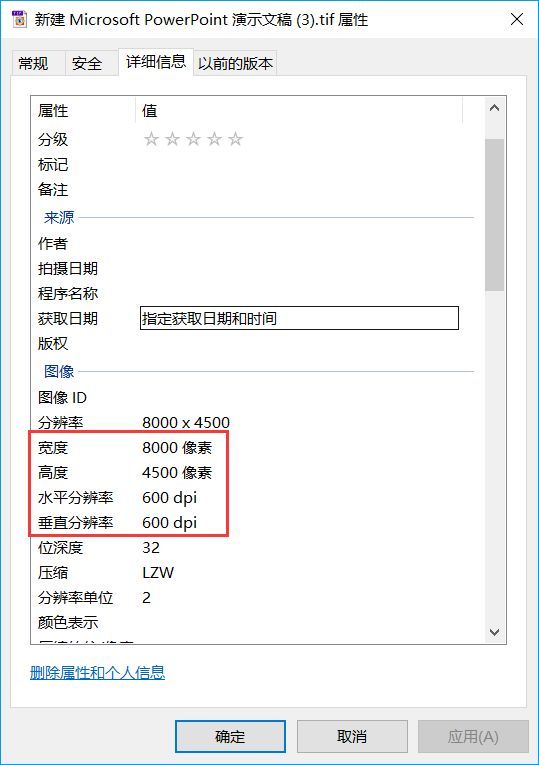

我把PPT改成了600dpi，可以滿足大多數繪圖要求。

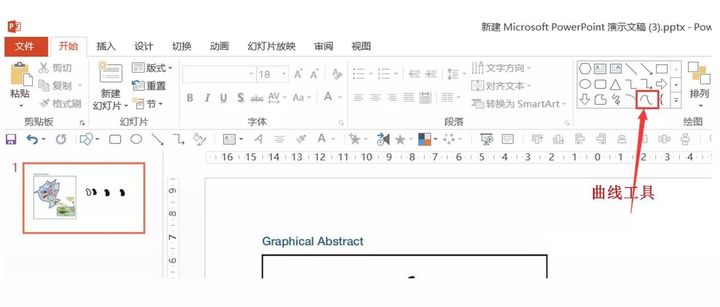

新建一個PPT，找到PPT里面的曲線工具（再次強調不是自由曲線工具也不是弧線工具）?？蒲欣L圖，關于曲線工具的應用，我們之前談到過多次了，PPT繪制不規則圖形全靠它。

曲線工具使用參考下面文章，學會之后畫個像我知乎號這樣的漫畫頭像什么的問題不大。

PPT科研作圖?——葉綠體繪制

PPT科研作圖?——任意細胞器或元件繪制

PPT科研作圖?——信號通路圖

番外1：PPT手繪漫畫個性頭像~

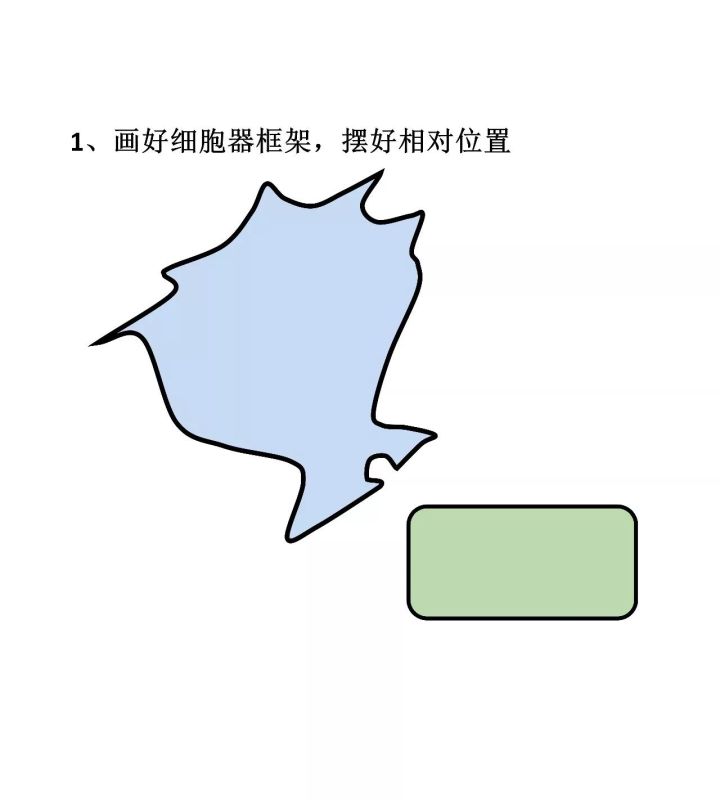

1、用曲線工具描繪出細胞器的框架，很簡單，自己畫也行，對準樣圖描也行，曲線閉合之后填充顏色，顏色用取色器從樣圖取色會比較準，相信自己的判斷也行。

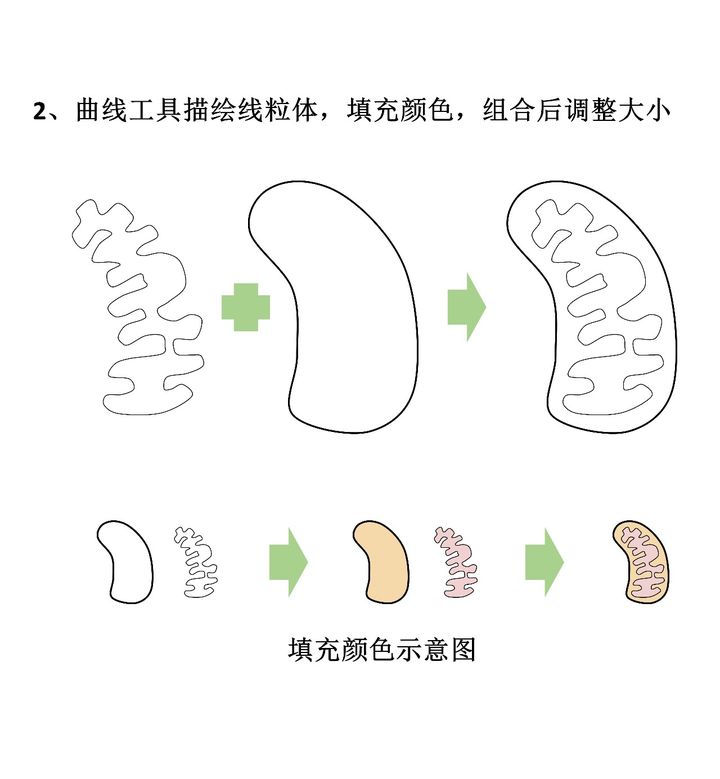

2、接下來用曲線工具繪制本圖最重要的一個細胞器——線粒體，繪制兩個閉合曲線，組合在一起代表線粒體的剖面，并填充不同顏色以示區別。

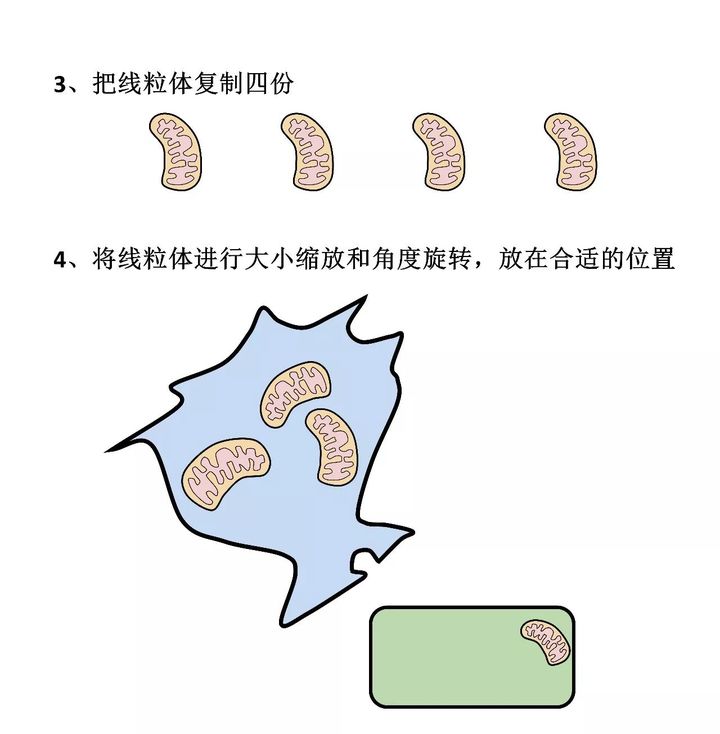

3、把線粒體復制四份，旋轉角度、縮放大小，擺放到細胞合適的位置。

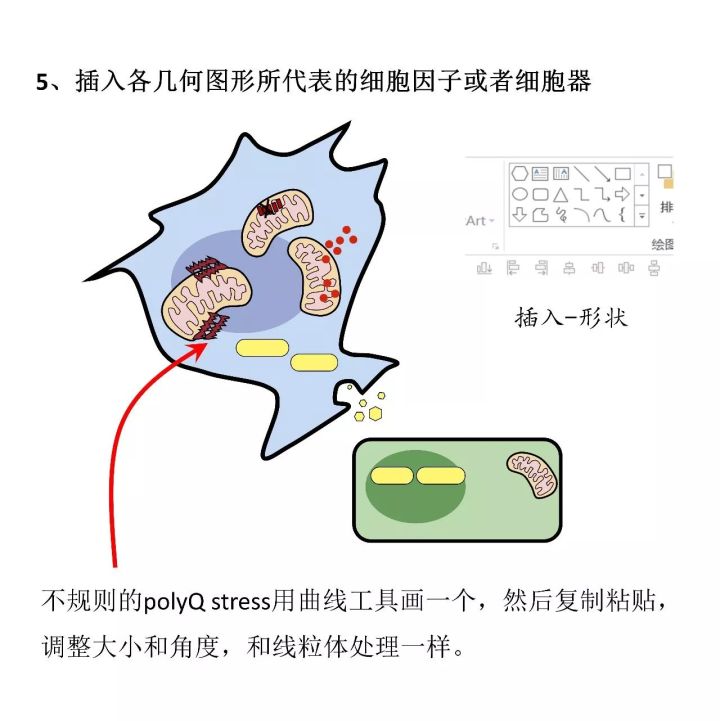

4、插入各種細胞因子或者細胞器，用各種幾何圖形代替，我想只要用過PPT的都會這個。唯有polyQ stress是不規則圖形，用曲線工具搞定它！而DNA我在之前講過畫法，復制一段過來改下顏色就行！

PPT科研作圖⑩——DNA的繪制

這里有兩個注意事項：

a、不同細胞因子或者細胞器線條粗細不一樣，有的沒有線條;

b、注意各元件的層次順序，好在元件不多，多的話用Alt+F10調出層次窗口;

層次調整參考下面文章：

PPT科研作圖⑨——蛋白酶體的繪制

PPT科研作圖⑩——DNA的繪制

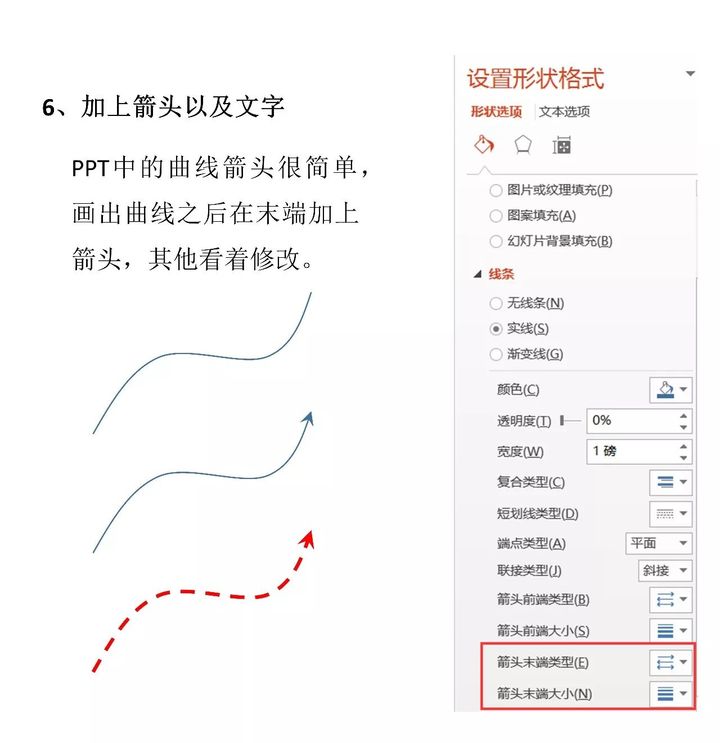

5、最后添加箭頭和文字。直線箭頭很簡單，畫直線然后改屬性或者在形狀里面插入箭頭都行;曲線箭頭其實和直線箭頭一樣的，先用曲線工具畫曲線，設置形狀格式，在末端加上箭頭就行。

最后就大功告成了：

圖片分辨率也沒問題：

就這么簡單的繪圖，你說叫老板大人或者忙碌的醫學生再去學一個并不是天天都要用的新軟件，豈不是麻煩得很？

科研繪圖常用的軟件

作為一只理工狗，我們不僅可能需要熬夜編程，更需要在很多時候畫圖來展示自己的結果。

如果不能用漂亮的圖片來展示結果，別人對你的工作評價也許會大打折扣，這樣熬夜編的程基本上算是白熬了。

下面隆重向大家推薦十款主流畫圖軟件，美好的生活從作出高品格的圖片開始。(以下示例圖片均來自網絡，版權歸原作者所有)

第10名：鋸齒風Matlab

Matlab只排在第十位是因?yàn)楸緛硭筒皇且粋€(gè)用來做繪圖的軟件。人家的主要功能是矩陣操作、統籌優化、數學實驗、仿真模擬（此處省略一萬字）等等好嗎？用matlab畫圖簡直就是高射炮打蚊子——大材小用。如果非要只比較它的畫圖能力，只能說呵呵了，下面是Matlab的畫風，淡淡的鋸齒風一直被網友所吐槽。

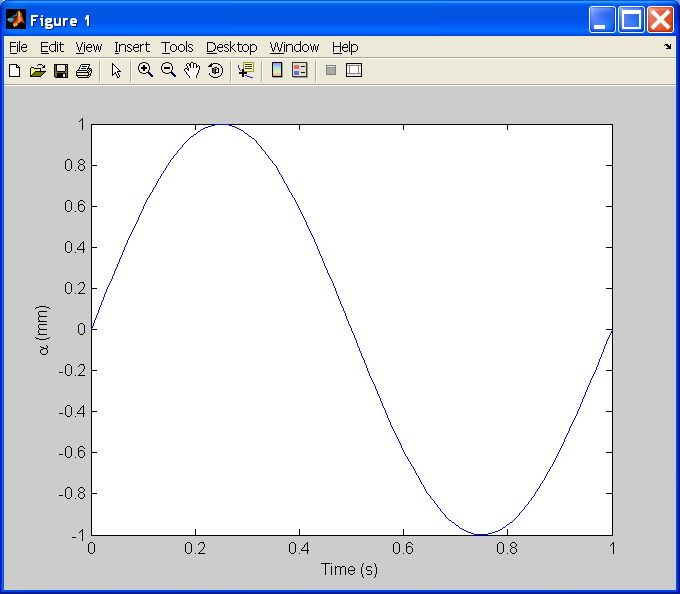

曲線圖：

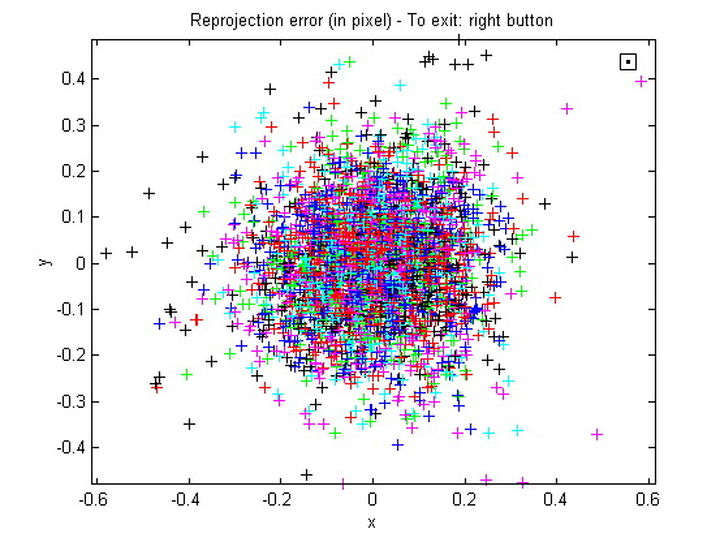

散點圖:

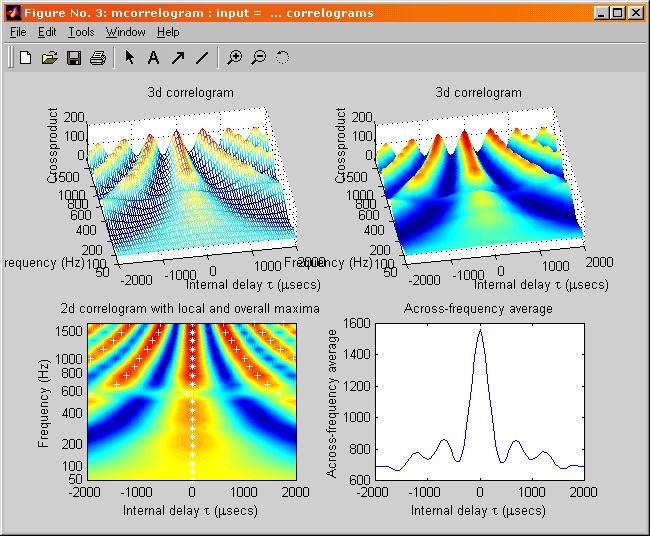

多圖：

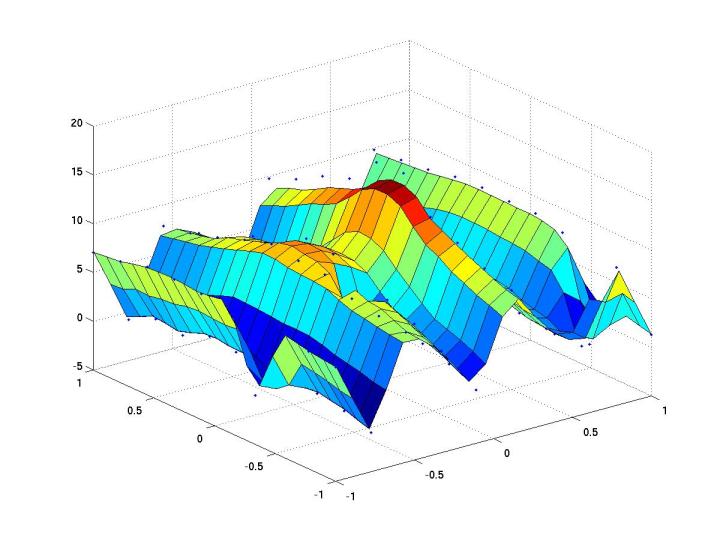

曲面圖：

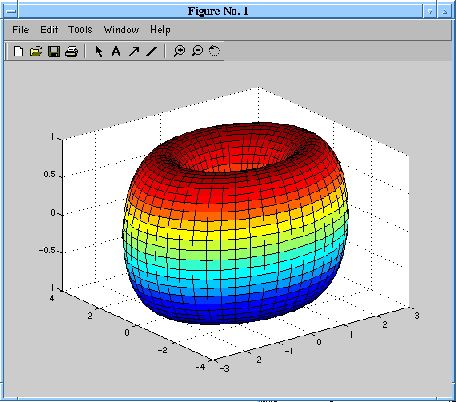

三維圖：

Matlab畫圖雖然鋸齒嚴重，但這并不能掩蓋它是一款極其優秀的科學計算軟件的事實。每個人只有在適合自己的崗位上才能充分發揮自己的優勢，每個軟件也是一樣。所以使用matlab畫圖功能時，最合適的用途是用來實施檢查編程結果是否正確，并不做最后報告或論文輸出。

第9名：清爽風Gnuplot

Gnuplot是一個命令行的交互式繪圖工具。用戶通過輸入命令，逐步設置或修改繪圖環境，并以圖形描述數據或函數。優點是畫圖速度快、畫風清爽，軟件開源且免費，圖片質量相當專業。缺點是：需要寫代碼。下面是幾個例子：

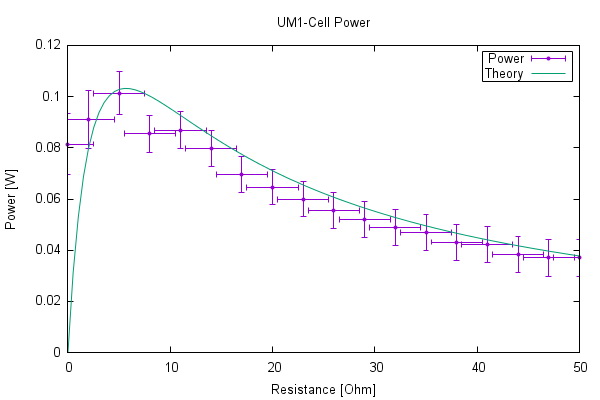

曲線圖：

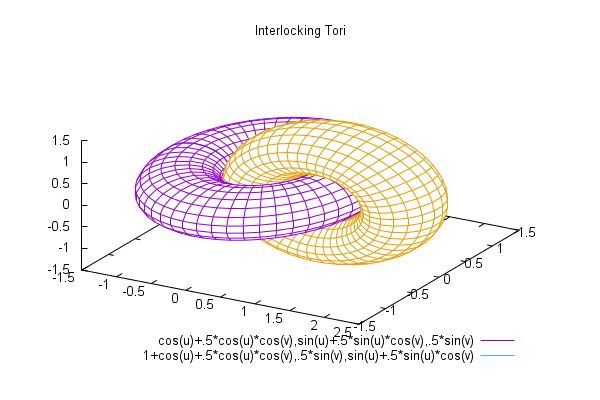

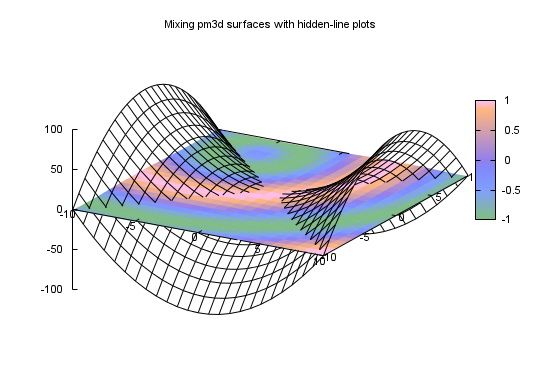

曲面圖：

三維圖：

場圖：

統計圖：

第8名：高冷風Matplotlib

Matplotlib是著名Python的標配畫圖包，其繪圖函數的名字基本上與 Matlab 的繪圖函數差不多。優點是曲線精致，軟件開源免費，支持Latex公式插入，且許多時候只需要一行或幾行代碼就能搞定。缺點是需要Python編程基礎。幾個例子：

曲線圖：

頻數圖：

矢量分布圖：

統計圖：

極坐標：

第7名：簡易風visio

Microsoft Visio是Windows 操作系統下運行的流程圖軟件，它現在是Microsoft Office軟件的一個部分。Visio可以制作的圖表范圍十分廣泛，利用Visio的強大繪圖功能繪制地圖、企業標志等。最主要還是用來畫流程圖、示意圖。

流程圖：

電路圖：

電路圖：

從matlab、gnuplot和matplotlib中選一個畫曲線圖的軟件，并和畫示意圖的visio搭配，是畫圖初級階段的標配。

第6名：SCI風Origin

Origin是簡單易學、操作靈活、功能豐富全面的畫圖軟件，既可以滿足一般用戶的制圖需要，也可以滿足高級用戶數據分析、函數擬合的需要。目前，它似乎已成為專業論文SCI的標配繪圖軟件。缺點是操作系統不太友好、易崩潰，只支持Windows系統。幾個示例圖：

曲線圖：

混沌圖：

等高線：

地形圖：

三維場圖：

第5名：統計風R-ggplot2

ggplot2是R語言的一個包，最擅長統計數據可視化。ggplot2按圖層作圖，其核心理念是將繪圖與數據分離。缺點是ggplot2功能沒有Python或者M(jìn)atlab全面，不過人家就是在統計方面做的最好最專業，其它的功能忽略掉好像也無所謂。

第4名：流場風Tecplot

Tecplot從簡單的二維曲線曲面圖，到復雜的三維動態圖都可以實現。它的特色在于可快捷的將大量數據資料轉化為容易理解的圖片，例如等高線、向量圖、網格圖、剖面圖、流線圖等等。它提供和CAD、CFD軟件的接口，可以用于其它分析軟件(如有限元、計算流體動力學等)的后處理工作。

飛機表面應力云圖：

機翼附近流場：

螺旋槳網格圖：

女性內衣設計：

海上鉆井平臺：

第3名：矢量風Illustrator

Adobe illustrator是一種應用于出版、多媒體和在線圖像的工業標準矢量插畫的軟件，作為一款非常好的圖片處理工具，Adobe Illustrator廣泛應用于印刷出版、海報書籍排版、專業插畫、多媒體圖像處理和互聯網頁面的制作等，也可以為線稿提供較高的精度和控制，適合生產任何小型設計到大型的復雜項目。

簡單的示意圖：

絢麗的原理圖：

復雜的人像圖：

復雜的人像圖：

從Origin、ggplot2和Tecplot中選一個畫圖的軟件，并和畫示意圖的illustrator搭配，是畫圖中級階段的配置。

第2名：專業風Paraview

Paraview除了可以畫最基本的曲線曲面圖等，也提供和CAD、CFD軟件的接口，可以用于其它分析軟件的后處理工作。Paraview支持多種數據格式和顯示方式，目前包括網格繪制，面繪制，體繪制等方法?？梢暬簲?shù)據讀取，數據過濾和數據渲染三個基本的步驟。Paraview提供開源可編程。缺點是難度較高，入門需花時間。

賽車附近流場圖：

正常紅細胞和變異紅細胞分布圖：

全球氣溫分布：

第1名：LaTex 風Tikz

Word是很目前很流行的排版軟件。然而還有另外一種和它相媲美只是沒那么流行的排版軟件——LaTeX，它是一種基于TEX的排版系統。利用它能在短時間內生成很多具有書籍質量的印刷品，尤其是生成復雜表格和數學公式。因此它非常適用于生成高印刷質量的科技和數學類文檔。Tikz是LaTex原生支持的圖包來，可以畫論文中的插圖。用TikZ畫可以做到完美，特別是與LaTeX文檔的整體交互，比用一般繪圖軟件好得多。二維圖、三維圖、流程圖、示意圖都能實現。同樣的，缺點也是難度較高，入門需花時間。

散點圖：
