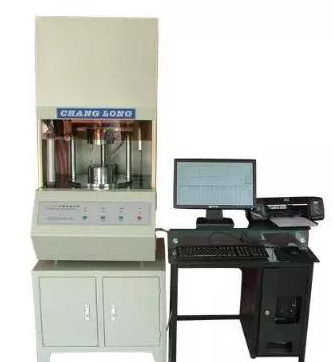

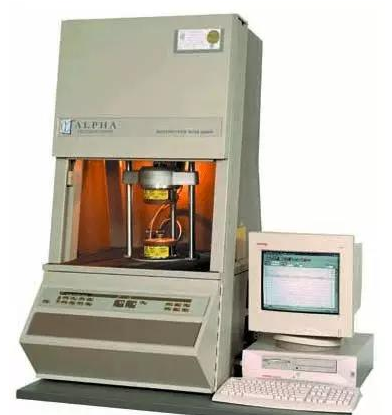

流變儀簡介

流變儀即用于測定聚合物熔體、聚合物溶液、懸浮液、乳液、涂料、油墨和食品等流變性質的儀器。分為旋轉流變儀、毛細管流變儀、轉矩流變儀和界面流變儀。流變儀是觀察高分子材料內部結構的窗口，通過高分子材料，諸如塑料、橡膠、樹脂中不同尺度分子鏈的響應，可以表征高分子材料的分子量和分子量分布，能快速、簡便、有效地進行原材料、中間產品和最終產品的質量檢測和質量控制。

鑠思百檢測提供流變儀檢測服務，流變儀測試，請聯系鑠思百客服！

流變儀分類

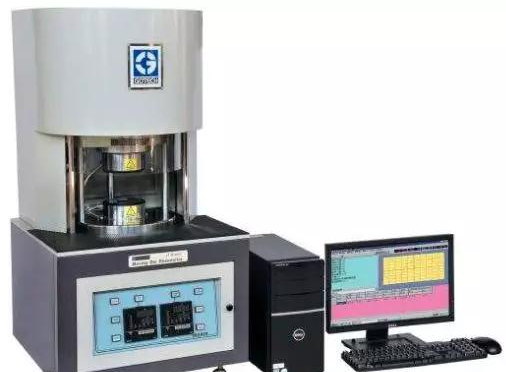

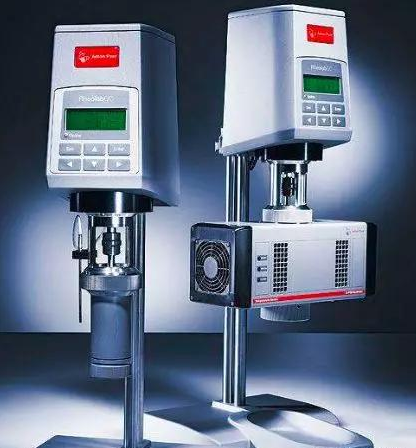

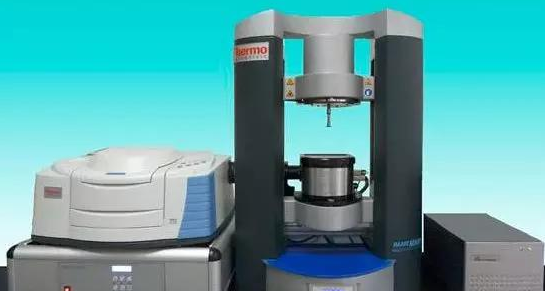

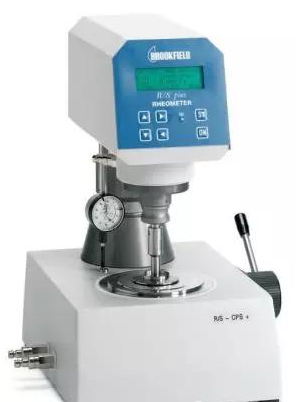

1、旋轉流變儀

（1）控制應力型:

使用最多，如德、美國、英、奧地利等國家的流變儀。其馬達大多采用異步交流馬達，慣量小，特別適合于低粘度的樣品測試;另也有流變儀如美國部分公司采用永磁體直流馬達，但從原理上響應速度快，是應力型流變儀的一種發展方向。這一類型的流變儀，采用馬達帶動夾具給樣品施加應力，同時用光學解碼器測量產生的應變或轉速，并在大扭矩測量方面不會產生大量的熱，不會產生信號漂移。

控制應力的流變儀由于有較大的操作空間，可以連接更多的功能附件。

（2）控制應變型：

目前美國有公司使用單純的控制應變型流變儀，這種流變儀直流馬達安裝在底部，通過夾具給樣品施加應變，樣品上部通過夾具連接倒扭矩傳感器上，測量產生的應力；這種流變儀只能做單純的控制應變實驗，原因是扭矩傳感器在測量扭矩時產生形變，需要一個再平衡的時間，因此反應時間就比較慢，這樣就無法通過回饋循環來控制應力。但奧地利公司則對流變儀采用其他控制系統，保證應變波形不受影響。

控制應變的流變儀由于硬件復雜，只有幾種功能附件可供選擇。

2、毛細管流變儀

毛細管流變儀可以測定塑料加工工藝的剪切速率和溫度條件下，測定剪切應力作用下熔體流動性，包括表征壁黏附的熱塑性塑料；熱固性塑料的表征。

毛細管流變儀主要用于高聚物材料熔體流變性能的測試工作原理是：物料在電加熱的料桶里被加熱熔融，料桶的下部安裝有一定規格的毛細管口模(有不同直徑0.25～2mm和不同長度的0.25～40mm)，溫度穩定后，料桶上部的料桿在驅動馬達的帶動下以一定的速度或以一定規律變化的速度把物料從毛細管口模種擠出來。在擠出的過程中，可以測量出毛細管口模入口出的壓力，在結合已知的速度參數、口模和料桶參數、以及流變學模型，從而計算出在不同剪切速率下熔體的剪切粘度。

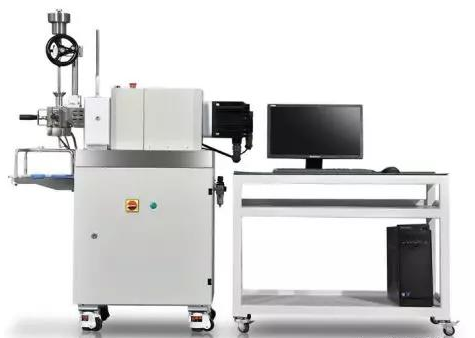

3、轉矩流變儀

實際上是在實驗型擠出機的基礎上，配合毛細管、密煉室、單雙螺桿、吹膜等不同模塊，模擬高聚物材料在加工過程中的一些參數，這種設備相當于聚合物加工的小型實驗設備，與材料的實際加工過程更為接近，主要用于與實際生產接近的研究領域。

4、界面流變儀

這種流變儀有振蕩液滴、振蕩剪切等幾種原理，是流變測試中最難以準確實現的一個領域，還沒有一種特別好而又通用的方法。

典型的界面流變儀主要有錐板式、平行板式、同軸圓筒式和毛細管式。

（1）錐板式為精密流變儀，可測多種材料函數，適用于較高黏度的高分子溶液和熔體。

（2）平行板式為錐板式的附件，作為補充適于較黏高分子溶液熔體和多相體系。

（3）同軸圓筒式為便易黏度計，適合低黏、低彈性流體。

測定高聚物剪切黏度和流動性的儀器有以下幾類：落球型、轉動型(包括各種改良型門尼黏度儀)，振蕩型(扭轉振動流變儀和圓盤振蕩流變儀)、混煉機型[塑性計]和毛細管擠出型(毛細管流變儀和加工性能測定儀)等。上述各種流變儀和測定方法各有其優缺點和適用范圍，可互相補充。

流變儀技術參數

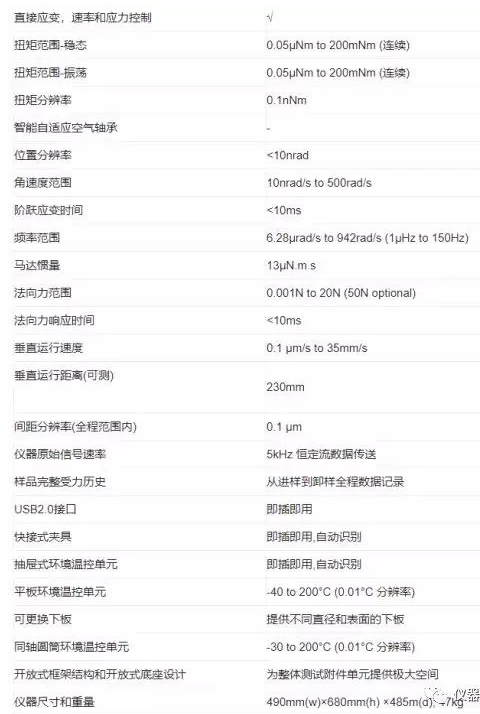

以英國馬爾文Kinexus超級旋轉流變儀為例介紹其技術參數：

流變儀應用

1、流變儀在高分子物理實驗中的應用

將流變儀應用于高分子物理實驗教學，可以使學生加深對高分子物理理論課中聚合物粘彈性與流變性能的理解。可以使學生通過實驗鞏固高分子物理知識，分析流變實驗中體現的具體的高分子物理問題，更好地理解與掌握高分子科學的基本理論。

聚合物流變性能測試是觀察高分子材料內部結構的窗口，不僅可以認識聚合物的結構與性能的關系，還能簡便高效地進行高分子材料的質量檢測和質量控制，從而對其加工成型過程提供理論指導。旋轉流變儀是研究高分子材料流變性能最重要的流變學測試系統，它不僅可以測量聚合物流體的粘度，還能在較寬的頻率、溫度范圍內研究聚合物的動態粘彈性，從而揭示聚合物體系內在的結構-性能-分子運動之間的關系。

2、流變儀在鋰離子電池中的應用

在鋰離子電池生產過程中，漿料的質量對極片的加工和電池的最終電性能有著直接的影響。

鋰離子電池自1990年代商業化生產以來，憑借能量密度高，循環壽命好，自放電率低，無記憶效應等特點，近年來在電動汽車、儲能系統等領域得到了廣泛應用。

在鋰離子電池領域，目前絕大多數的研究都集中在活性材料上，如材料的晶格結構、合成過程、摻雜、表面包覆和電化學性能。然而，很多報道也顯示，電池的性能更多地受到其他因素的影響，如碳導電劑、粘結劑、集流體，除此之外，還包括電極的加工過程。鋰離子電池的電極加工過程是將含有活性材料和多種非活性物質混合的漿料涂覆在金屬集流體上，而漿料的流變特性等制程因素對電池的最終性能產生了決定性影響。

鋰離子電池的漿料是非牛頓型高粘度流體，而生產過程中對漿料涂布的加工精度(如厚度和密度分布的一致性)要求非常高。在傳統陶瓷漿料工藝中漿料粘度低時，具有較好的流動性以便澆注時填充模具以及排除氣泡，但粘度過低則漿料的穩定性變差，在澆注與固結過程中顆粒下沉而出現分層現象，最終導致成型后的坯體密度不均。

而在鋰離子電池中需要添加各種導電劑和粘結劑以形成導電網絡，然而顆粒的聚集在漿料中產生了不均勻性。這種不均勻性會在復合電極中產生裂紋和空隙，使電子通路出現中斷，進而影響電池性能。因此，制作分散均勻的、穩定的漿料成為最為重要的條件。

但是鋰離子電池漿料基本都呈現黑色不透明粘性流體或膠體狀態，無法用裸眼看到分散均勻程度，而不同分散狀態的漿料有著不同的粘度趨勢。因此，流變特性是分析鋰離子電池漿料分散狀態的重要手段。

流變儀可在接近真實加工條件下，對樣品在力、熱作用下的行為進行研究，如樣品的流動特性、加工過程中的結構變化、降解及混合質量等性質。而鋰離子電池的漿料流動特性與漿料的固含量、攪拌工藝和加料順序等都有很大的關系。另外，漿料的粘度和沉降穩定性也會對后續的涂布過程產生影響。

流變儀儀器校準和調整標準步驟

1、測試前的準備工作：

流變儀的安放位置、電源輸入和周圍環境條件等十大注意事項?？諝鉁y量和馬達調整：在此步驟，RheoPlus軟件里有相應的模板指導您分十三步完成整個測試。

2、標準油測試：

通過測試標準物質的粘度，可以對流變儀進行校正。通常來說，如果選取的標準物質的粘度在合適的區域，那么校正將適用于所有的測試夾具。

對流變儀的專業維護和校準包括很多方面，根據我們不同用戶和測試樣品的不同，需要考慮的問題也紛繁多樣。例如如果使用錐板或平行板測試夾具，必須配置上部控溫罩，因為標準油的粘度對于溫度非常敏感。

流變儀注意事項

1、開機:先開氣源，再開水浴，必須保證氣流暢通，(在壓縮機打開后響聲停止后再開主機)。

2、第一次使用的轉子一定要進行慣性校準，步驟是先進入Controlpanel界面一點擊service→Meas. System, 點擊開始，然后需要保存。馬達校準Motor Adjustment (90 天一次)點開始不需要保存，再點ok就可以了。

3、安裝平板之前，裝轉子的空氣軸承一定要蓋好保護蓋，防止損壞軸承。

4、每次重新啟動后系統都需要初始化。

5、所有測量系統轉子均注意不要劃，用軟的衛生紙擦，不能直接用手擦轉子。

流變儀與粘度計區別

粘度計只能測試流體在一定條件下的粘度，如低級的6速粘度計只能測試6個固定轉速下的粘度，再好一些的有更多的轉速可供選擇。

流變儀可以給出一個連續的轉速（或剪切速率）掃描過程，給出完整的流變曲線，旋轉流變儀還具備動態振蕩測試模式，除了粘度以外，還可以給出許多流變信息，如儲能模量、損耗模量、復數模量、損耗因子、零剪切粘度、動力粘度、復數粘度、剪切速率、剪切應力、應變、屈服應力、松弛時間、松弛模量、法向應力差、熔體拉伸粘度等，可獲得的流體行為信息：非牛頓性、觸變性、流凝性、可膨脹性、假塑性等。
