幾種模擬XRD衍射譜方法
測試獲得某個樣品的XRD衍射譜后，很多時候都需要給出該材料的一個模擬衍射譜，以證明該材料合成物相的正確性。MS可以，但是安裝還要破解，簡單方法不香嗎？這里給出四種簡單方法來模擬衍射譜。

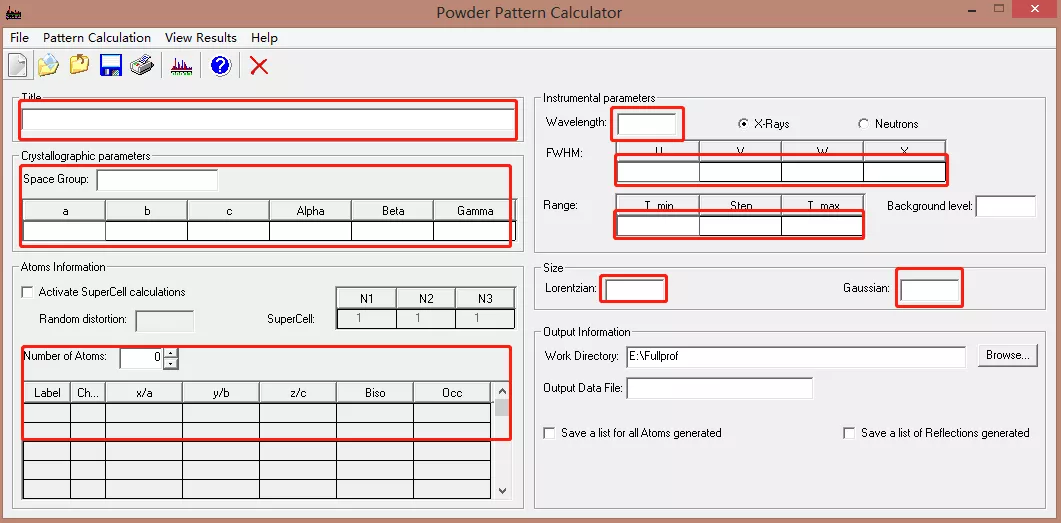

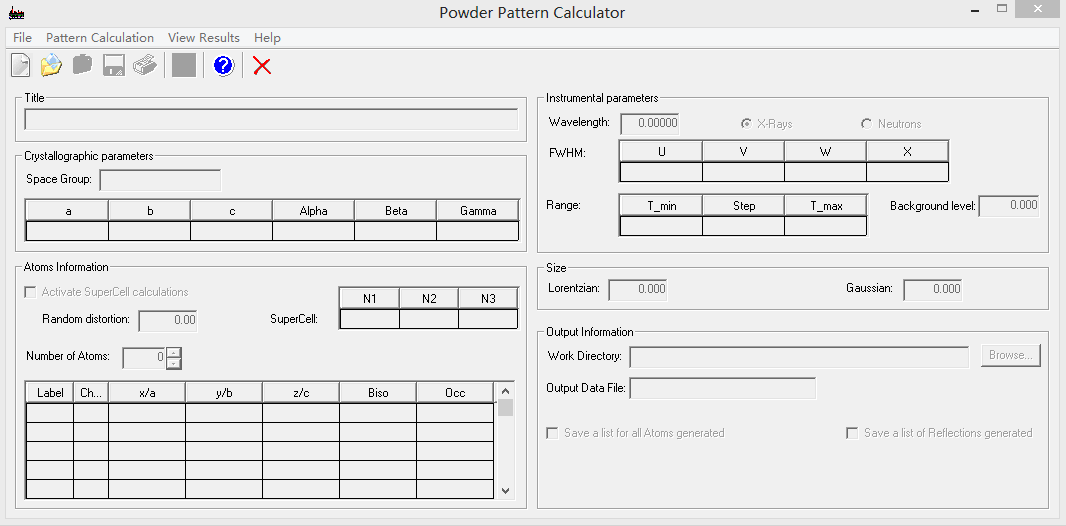

有CIF最好，如果沒有，在文獻中能找到空間群 ，晶胞參數和原子信息即可，手動輸入保存就好。Fullprof自帶的powderpat模塊，不僅可以模擬常見的衍射譜；還可以模擬不同晶粒尺寸下的衍射譜；可以模擬多種背地?，F(xiàn)在我們就來看看具體怎么使用。1.2 參數設置。參數說明如下：（參數說明順序 從上到下，從左到右）
- 標題。這里隨意，輸入樣品名或時間均可；
- 空間群和晶胞參數?？臻g群填寫如下：“F m -3 m”，中間有空格；晶胞參數正常填寫即可；
- 原子數目、類型、坐標及占有率。參考CIF文件按照類目一一輸入即可。
- 波長。同步輻射選取X-Ray，輸入波長即可；如Cu靶：1.54056
- 峰型參數。控制衍射峰的峰型，值越小，衍射峰越窄；如：0.02 -0.02 0.02 0.1；（如果輸入的是儀器的UVW，峰寬等均來自于樣品）

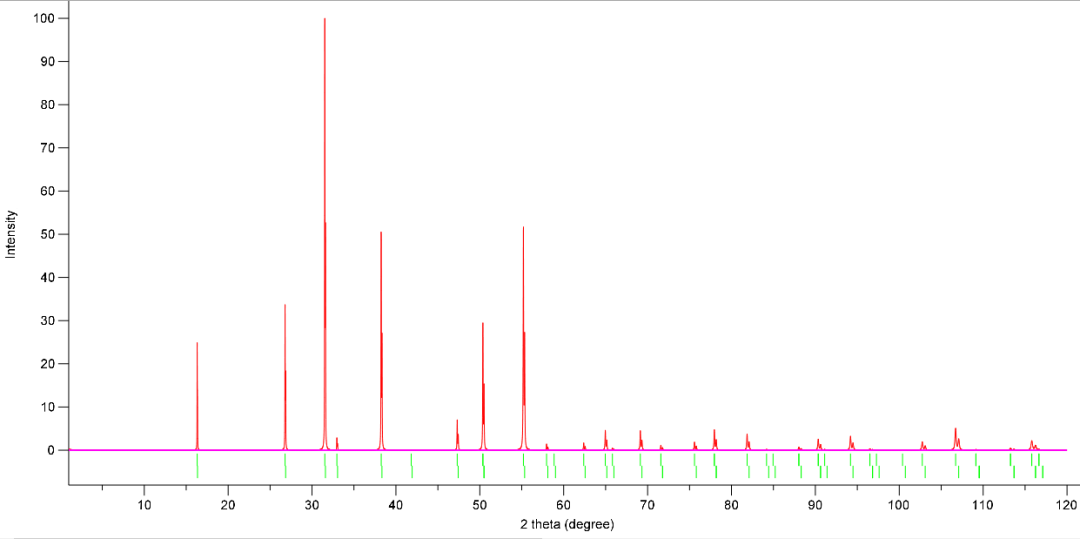

- 不同晶粒尺寸模擬的衍射數據實例。（?）

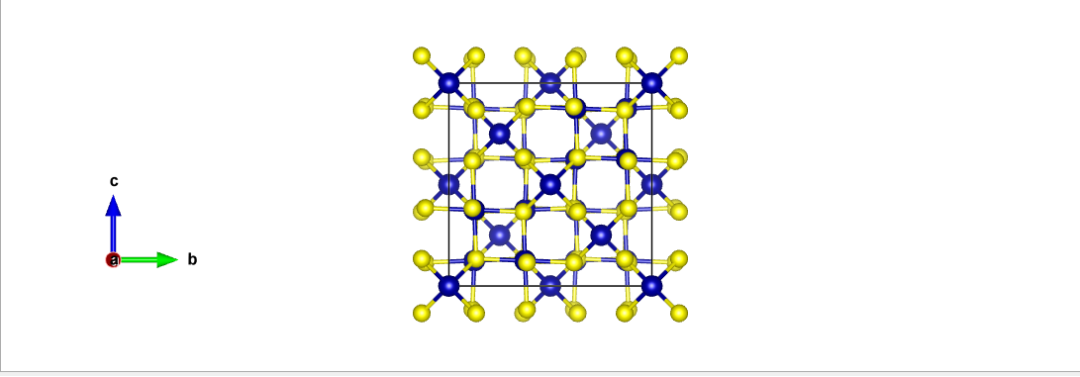

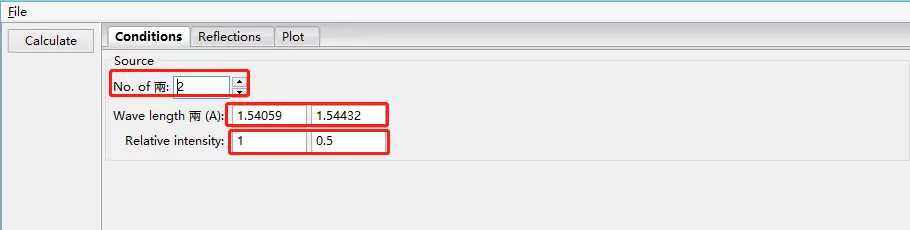

Vesta是一款處理晶體結構的強大軟件。可以構建計算模型，將傳統的晶體結構變?yōu)榈蛯ΨQ性的P-1型結構等等。在模擬衍射數據方面也很強大，支持模擬數據導出，進行作圖。2.1 導入CIF，直接拖入即可。主界面默認顯示該結構的球棍模型；2.2 Utilities — Powder Diffraction Pattern點擊進入該界面，Condition 選擇波長，強度大小；圖中給的是Cu靶的Ka1和Ka2兩個波長，強度比值為2；可以更改任意衍射波長；
2.3 File–Export Data，保存模擬數據及hkl–d數據，作圖即可。
Diamond是一款晶體結構可視化的軟件。其定位如下：

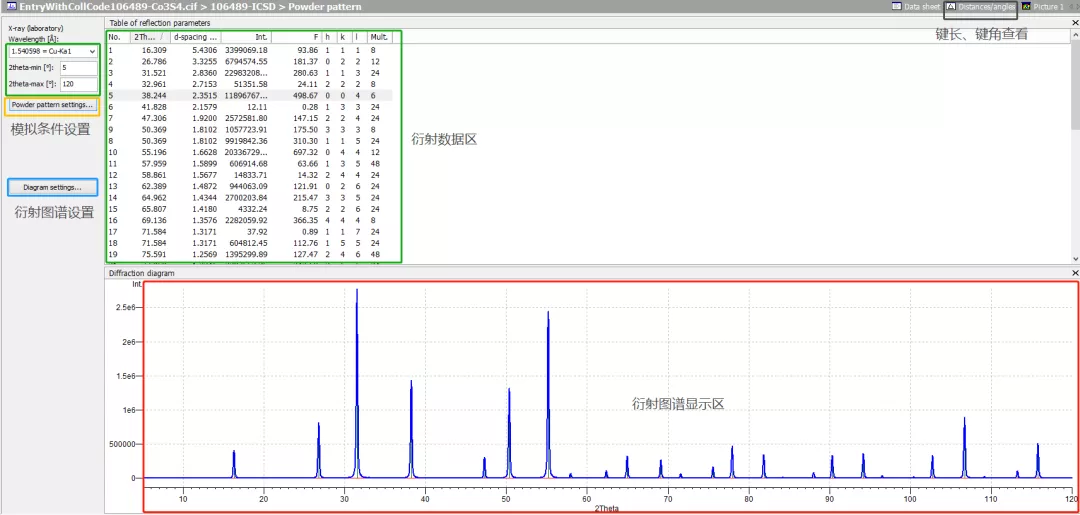

? create high-quality pictures for a presentation or publication? understand the construction principles of the structure? visualize the construction principles in various ways 除了其構建晶體模型的硬實力外，也支持對晶體結構進行衍射譜模擬。支持模擬數據導出，進行作圖。3.1 導入CIF，直接拖入即可。主界面默認顯示該結構的球棍模型；紅色框內為晶胞參數和結構參數。3.2 Powder Pattern（右上角綠色框），點擊即可出現衍射圖譜。3.2.1 點擊進入該界面，Condition 選擇波長，強度大小；圖中給的是Cu靶的Ka1和Ka2兩個波長，強度比值為2；可以更改任意衍射波長；隨后，Calculate 即可。3.2.2 右擊衍射數據區，保存模擬數據，默認保存2theta-I強度數據。Fullprof當然可以，是一個全能的軟件，操作和精修基本一致，有興趣的可以去看之前的推文，差別只在于：

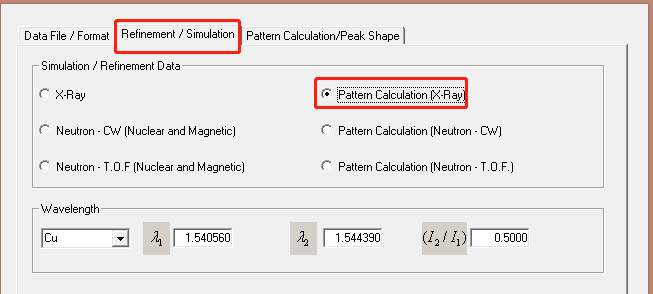

這里修改為衍射譜計算模式就行了。支持導入導出，可進行作圖，不再進行贅述。
