核磁共振波譜數據處理與分析

（1）基本處理（更換字體，調整網格坐標，顏色等）

打開核磁文件fid，進入核磁主界面，操作界面如下圖主要分為四個功能區，依次是拖動/放大功能區、峰位置處理功能區、傅里葉變換/定標功能區、積分/標峰功能區。

圖1MestReNova導入文件及功能區

右鍵選擇“Properties”打開圖形外觀處理功能，依次對核磁譜圖的網格、橫縱坐標、譜圖相對位置、字體、顏色等外觀進行修改。

圖2譜圖調節坐標、字體、顏色等外觀等功能

（2）解析前處理（標峰，積分等）

1）標出信號峰的位置，即確定化學位移值；

2）標出信號峰的大小，即處理得到積分面積；

3）明確信號峰的形狀，解讀耦合列分，計算耦合常數，耦合列分與耦合常數是通過鄰近的氫原子核反推歸屬特定氫原子的位置，是精準歸屬分子結構的關鍵。

對應地，借助拖動放大功能，將關鍵核磁峰位置的區域放大，對核磁譜圖進行標峰和積分，處理譜圖如下所示，可以分析信號峰的偶合裂分和偶合常數。

圖3核磁信號峰積分和標峰功能

（3）特征峰放大

在核磁譜圖局部比較密集的情況下，需要對局部核磁進行放大顯示標注特征峰，可以點擊Expansion按鈕，拖選放大區域進行局部放大，如下圖所示

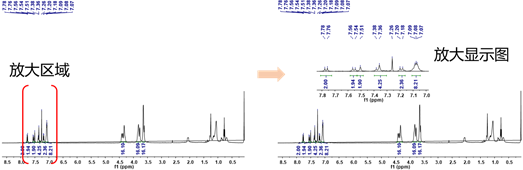

圖4核磁譜圖局部放大示意圖

（4）疊譜

在同系物對比和化學反應分析過程中經常需要對比兩種（多種）化合物的信號峰以分析化學反應并確定化合物結構，因此需要用到疊譜分析，疊譜操作需要將同一檢測溶劑的化合物核磁張貼于同一橫坐標中，主要用到Munual zoom按鈕，將所有譜圖設定在固定的橫坐標中，如下圖。

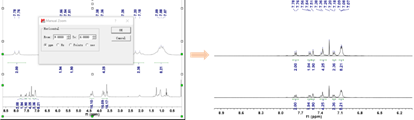

圖5核磁譜圖疊譜示意圖

以上是鑠思百檢測對核磁共振測試數據出來方法的總結，更多需求請聯系我們！
