如何使用Jade 進行XRD物相分析？

鑠思百檢測可為您提供X射線衍射儀技術（XRD測試）服務，X射線衍射儀技術(X-ray diffraction，XRD)。通過對材料進行X射線衍射，分析其衍射圖譜，獲得材料的成分、材料內部原子或分子的結構或形態等信息的研究手段。

XRD測試作為常用測試之一，但仍有許多同學不太了解，本篇文章由鑠思百檢測給大家介紹XRD軟件的問題。

Jade 是分析XRD數據的常用軟件之一。使用Jade 進行XRD物相分析的主要環節，包括：“文件導入--扣除背底--（平滑）--檢索”。

1.文件導入

Jade和Highscore 導入文件的方式類似。

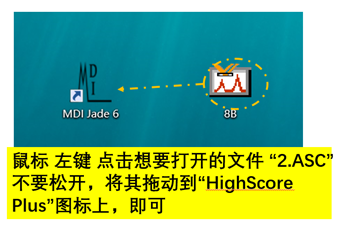

方法一：直接將需要分析的文件拖向MDI-Jade的圖標，即可打開。

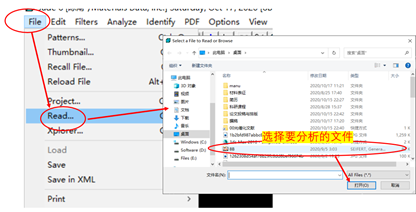

方法二：依次點擊 “File -- Read -- 選擇要分析的文件 -- 打開”即可。

2.扣除背底

方法一：自動扣背底

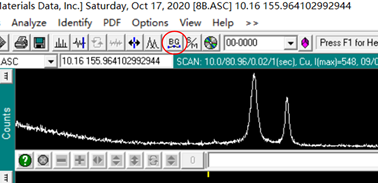

直接鼠標左鍵雙擊工具欄的圖標即可。

方法二：手動扣背底

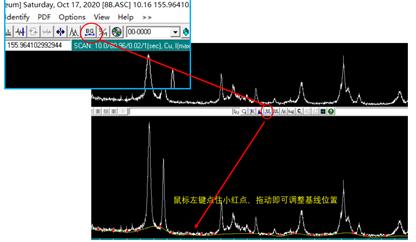

（1）鼠標左鍵單擊圖標，譜圖下方會顯示黃色的基線和紅色的操控點。單擊中間部位的   圖標，即可控制操控點（紅點），合理移動紅點可以調整基線。

（2）基線調整到合適的位置后，再次單擊圖標，即完成背底扣除。效果如下圖所示：

3.平滑

當譜圖噪波嚴重時，需要對XRD譜圖進行合理平滑。Highscore也可以進行曲線平滑，但是平滑效果很不明顯，建議使用Jade進行平滑，操作簡單，效果顯著。

操作方法：

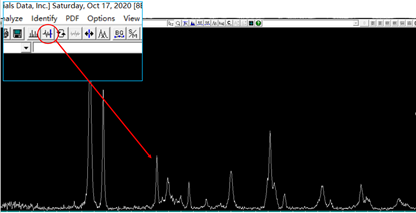

（1）單擊工具欄的圖標，即可實現平滑。平滑效果如下圖。如果你平滑一次之后后悔了，可以點擊這個圖標試試哦。

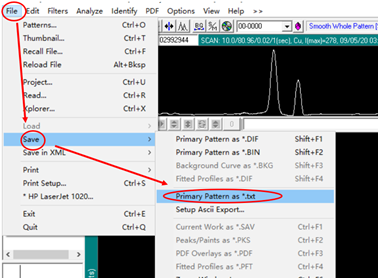

（2）點擊 “S ave -- Primary Pattern as *.txt”   可以將平滑后的數據導出，用于作圖。

4.檢索

檢索的快捷鍵是工具欄的這個圖標。與Highscore類似，Jade也可以進行不加限制的檢索，但是，一般我們不建議使用，除非對樣品一無所知。這里我們主要演示怎么進行有限制的快速鑒定物相。

操作方法：

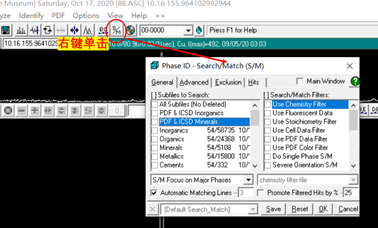

（1）鼠標右鍵單擊，彈出對話框。

（2）根據下圖提示，勾選合適的晶體數據庫子集和合理的限制條件，例如，一般實驗者都了解自己的材料中含有的元素。

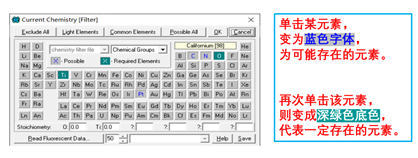

（3）如圖，勾選Use Chemistry Filter 之后，出現選擇化學元素的對話框。

（4）根據上圖提示，選擇合適的元素之后，點擊 OK。

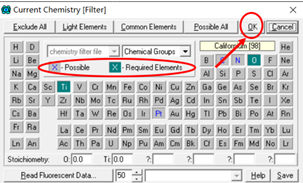

（5）再點擊下圖OK。

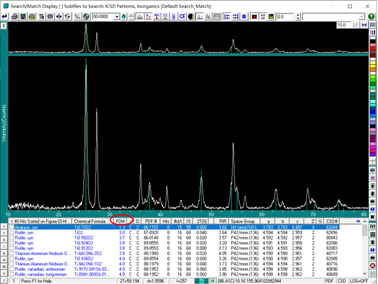

即出現如下圖所示窗口，其中FOM即表示匹配度，F(xiàn)OM值越小，匹配度越高。

（6）勾選匹配度高的數據行，在上方黑色框中可以顯示峰對應的情況。注意觀察，各峰都找到對應的物相。最后，點擊保存。

（7）如果你想了解，各個晶型的卡片數據。右鍵單擊藍色字體，即可查看。點擊“Lines”可以查看該標準物相的晶胞參數等數據。點擊對話框右側的保存或者復制按鈕，可以將數據保存以作圖。

總結：

以上即為使用Jade 進行XRD物相分析的主要過程。大家多多練習，熟練之后，就會覺得非常簡單了。
