流變儀儀器介紹

鑠思百檢測可提供流變儀測試服務。流變儀是一種實驗室裝置，用于測量液體、懸浮液或漿液響應施加的力的流動方式。它用于那些不能用單一粘度值定義的流體，因此需要比粘度計有更多的參數來設定和測量。流變儀可分為毛細管流變儀、轉矩流變儀、旋轉流變儀和界面流變儀。

流變儀儀器結構

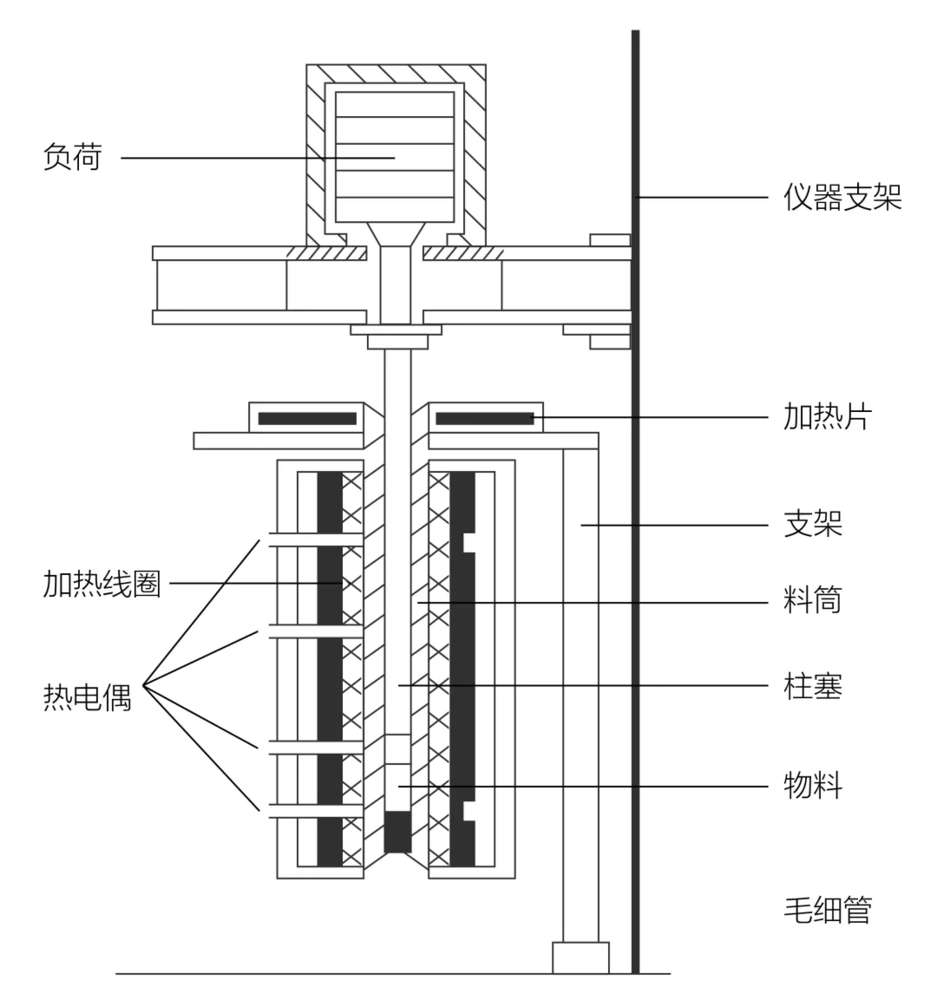

毛細管流變儀

它的核心部分為一套精致的毛細管，具有不同的長徑比（通常L/D=10/1，20/1，30/1，40/1等）；料筒周圍為恒溫加熱套，內有電熱絲；料筒內物料的上部為液壓驅動的柱塞。物料經加熱變?yōu)槿垠w后，在柱塞高壓作用下，強迫物料從毛細管擠出，由此測量物料的黏彈性

除此之外，儀器還配有高檔的調速機構、測力機構、自動記錄和數據處理系統，有定形的或自行設計的計算機控制、運算和繪圖軟件，操作運用十分便捷。

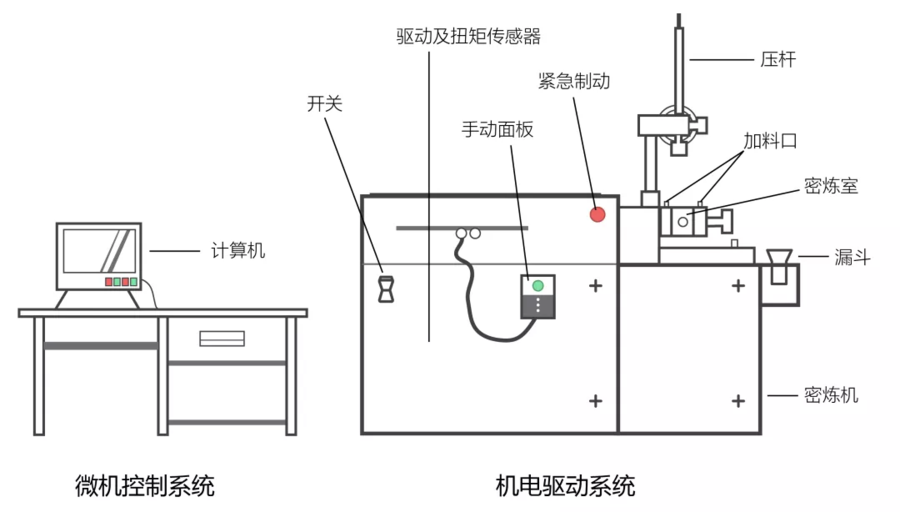

轉矩流變儀

它的基本結構可分為三部分：

① 微機控制系統：用于實驗參數的設置及實驗結果的顯示；

② 機電驅動系統：用于控制實驗溫度轉子速度、壓力， 并可記錄溫度、壓力和轉矩隨時間的變化；

③ 可更換的實驗部件：一般根據需要配備密閉式混合器或螺桿擠出器。

旋轉流變儀

該儀器包括控制應力型、控制應力型兩種類型。儀器內部實際用于粘度及流變性能測量的幾何結構有同軸圓筒、錐板和平行板等。

界面流變儀

主要有錐板式、平行板式、同軸圓筒式和毛細管式。

工作原理

儀器特點

    ① 毛細管流變儀操作簡單、測量范圍寬；

    ② 旋轉流變儀剪切速率恒定，無需對流動動力學作任何假設；

    ③ 測試僅需要少量樣品，尤其適用于精細化學合成實驗或生物流體；

    ④ 體系有極好的傳熱和溫度控制；

    ⑤ 可以忽略末端效應；

    ⑥ 轉矩流變儀與實際的設備，如單、雙螺桿擠出機、密煉機的結構相似，模擬混煉、擠出的加工過程，優化配方和工藝。

常見分類

1、毛細管流變儀

主要用于高聚物材料熔體流變性能的測試。

它是研究材料的流動、塑化、熱、剪切穩定性的理想設備，該流變儀提供了更接近于實際加工的動態測量方法，可以在類似實際加工的情況下，連續、準確可靠地對材料的流變性能進行測定。

2、旋轉流變儀

它是現代流變儀中的重要組成部分，它們依靠旋轉運動來產生簡單剪切流動，可以用來快速確定材料的粘性、彈性等各方面的流變性能。

3、界面流變儀

這種流變儀是流變測試中最難以準確實現的一個領域，目前還沒有一種特別好而又通用的方法。

流變儀應用領域

流變儀用于測定聚合物熔體、聚合物溶液、懸浮液、乳液、涂料、油墨和食品等流變性質的儀器。流變學測量是觀察高分子材料內部結構的窗口，通過高分子材料，諸如塑料、橡膠、樹脂中不同尺度分子鏈的響應，可以表征高分子材料的分子量和分子量分布，能快速、簡便、有效地進行原材料、中間產品和最終產品的質量檢測和質量控制。流變測量在高聚物的分子量、分子量分布、支化度與加工性能之間構架了一座橋梁，所以它提供了一種直接的聯系，幫助用戶進行原料檢驗、加工工藝設計和預測產品性能。

流變儀相關品牌

流變儀的品牌主要為賽默飛（ThermoFisher）、博勒飛（BROOKFIELD）、優萊博（Julabo），這幾個品牌擁有不同類型的流變儀，能夠滿足科研的需求。
