旋轉流變儀-旋轉流變儀類型的對比

鑠思百檢測可提供流變儀測試服務。旋轉流變儀通過驅動一對夾具沿圓周方向的相對運動來實現夾于其中的被測物質的流動和變形從而進行流變測量。施加與測量的具體實施方法有兩種：1）施加應變（角位移）或應變速率（角速率）刺激，測量響應的應力（扭矩），這種技術早期被稱為應變控制型（Controlled Strain, CR）；2）施加應力（扭矩）刺激，測量響應的應變（角位移）或應變速率（角速率），這種技術早期被稱為應力控制型（Controlled Stress, CS）。上述兩種流變儀的結構設計特點如圖1所示。

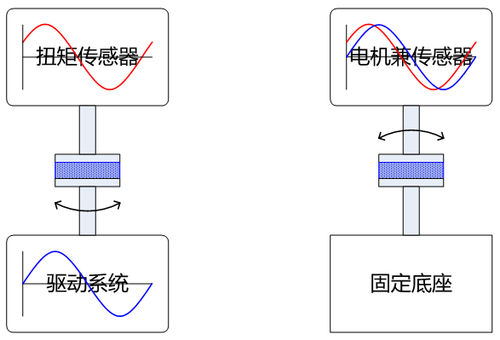

圖1 旋轉流變儀結構設計（左為CR型，右為CS型）

CR型旋轉流變儀的結構設計特點是驅動電機與扭矩傳感器分離各自獨立（Separate Motor & Transducer, SMT），樣品的流動或變形刺激由驅動電機施加，而樣品的應力響應則由扭矩傳感器量測。在CR型流變儀上，刺激施加和響應量測是分別在兩個夾具側實現，因此，又被稱為雙頭（Double Heads, DH）流變儀。CR型旋轉流變儀的原生測試模式工作原理如圖2左圖所示。

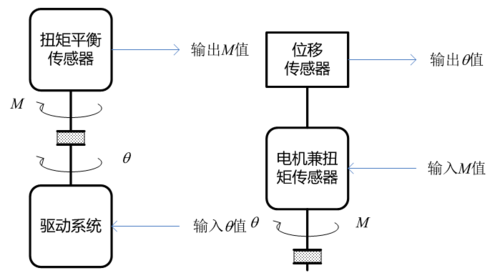

圖2 CR型（左）與CS型（右）原生測試模式工作原理

CS型旋轉流變儀的結構設計特點是驅動電機兼任扭矩傳感器（Combined Motor & Transducer, CMT），樣品的流動或變形刺激由驅動電機施加，同時將驅動電機的工作扭矩扣除軸承摩擦矩和轉動慣性矩后當作“量測”的樣品扭矩。在CS型流變儀上，刺激施加和響應量測是在同一個夾具側實現，因此，又被稱為單頭（Single Head, SH）流變儀。CS型旋轉流變儀的原生測試模式工作原理如圖2右圖所示。

在儀器設計的早期，CR型流變儀只能執行控應變和控剪切速率測試，而CS型流變儀只能執行控應力測試?，F(xiàn)代旋轉流變儀得益于“反饋-控制”的飛速發展，在進行可以達到平衡態的測試（如穩態速率掃描、振蕩測試等）時，CR旋轉流變儀與CS旋轉流變儀在一定程度上是等效的，即控應變模式與控應力模式可以互換且基本不影響測量結果。兩種儀器在非原生測試模式下的工作原理如圖3所示。

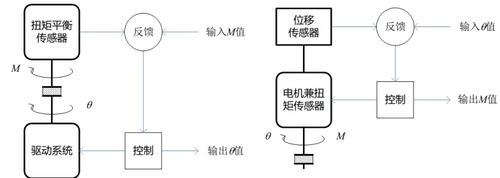

圖3 CR型（左）與CS型（右）非原生測試模式工作原理

但由于二者結構設計和工作原理存在根本不同，在進行瞬態測試（如階躍應變、階躍速率、階躍應力和大振幅振蕩等）時兩種儀器的測試結果會存在較大差別。

在CS旋轉流變儀上進行瞬態測試時，系統（轉子和夾具）轉動慣量和軸承摩擦是避不開的，這在一定程度上會影響測量結果的可靠性，因此，進行瞬態測試前，校準電機轉子和測量夾具的慣量和軸承摩擦是十分必要的。

系統慣量的客觀存在使得瞬態測試時很難正確捕捉到樣品的短時響應特征，即便是CS旋轉流變優勢項目——階躍應力（蠕變）測試中也是如此。

系統慣量還造成CS旋轉流變儀的應變速率切換時間較長，在控應變速率模式的瞬態測試中很難捕捉到正確的瞬時響應；而在進行控應變速率模式的穩態測量時需要更長的采點時間以保證測量結果可靠，從而導致總測試時間延長。

在CS旋轉流變儀上進行動態振蕩測試時，要對原始量進行校正（扣除軸承摩擦和系統慣量效應）才能得到樣品的黏彈響應，由于慣量效應（噪音項）正比于測試頻率的平方，這在一定程度上限制了實際有效的測試頻率上限。

CR旋轉流變儀的應變或應變速率的切換時間較短，在控應變模式和控應變速率模式上仍具有很大優勢。

但在CR旋轉流變儀上進行控制應力模式的測試時，由于樣品的響應被耦合到“反饋-控制”程序中，因此，在最終測試前要先對樣品的響應特征進行預測得到樣品的控制因數，從而使得總的測試時間會有所增加。

兩類旋轉流變儀的主要差異對比列于表1。

表1 CR和CS簡明對比

注：閉路控制中流動和變形的施加只取決于儀器性能；開路控制中流動和變形的施加不僅取決于儀器性能，還依賴于樣品黏彈性能。
