特征

拉曼顯微鏡是能夠進行亞微米級顯微/局部分析的顯微拉曼光譜儀。

顯微拉曼光譜是一種通過檢測和散射激光照射物質時產生的拉曼散射光來獲取化學鍵和晶體狀態知識的方法，可以以高空間分辨率對化合物進行化學分析。該設備采用明亮的光學系統和最新的濾光片技術來檢測通常被認為微弱的拉曼散射光，效率很高。即使使用低功率激光也可以進行高靈敏度測量，從而縮短分析時間并降低樣品損壞的風險。

它還以其獨特的高速映射測量功能支持高速化學成像分析。

高靈敏度光譜系統

采用焦距為250mm的單色器、最新的濾光片技術，以及可冷卻至-70°C的低噪聲、高靈敏度CCD探測器，即使是微弱的拉曼信號也能以高靈敏度捕獲. 其高靈敏度性能對微小異物等的分析有效，縮短了分析時間，可在降低激光照射功率的情況下進行測量，并降低樣品損壞的風險。

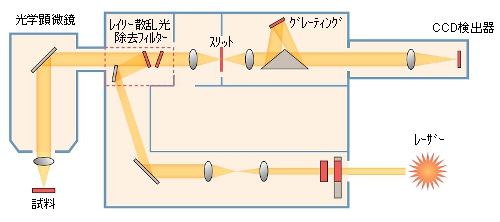

拉曼顯微鏡光學系統示意圖

寬測光波數帶

濾除數據分析不需要的瑞利散射光的邊緣濾光片覆蓋低波數范圍，標準范圍可達100 cm -1拉曼位移波數。此外，還有多種選項可供選擇，例如將低波數觀察帶擴展到 50 cm -1的高性能邊緣濾波器，以及可以測量高達幾 cm -1 的光的 Eclipse 濾波器，以及濾波器根據測量對象和分析目的安裝。

提供易于分析的數據的波數連續掃描測量

CCD探測器一次可測量的波數范圍是有限的，需要光柵這一分光元件的旋轉操作才能獲得寬波數范圍的光譜。傳統的方法是通過步進旋轉依次獲取每個波段的譜圖，將得到的多幅譜圖排列組合成一個波形，因此數據的接縫處成為不連續點，出現偽峰?？赡軙l(fā)生并干擾數據分析。通過獨創的同步掃描功能（一種利用旋轉編碼器對光柵的精密旋轉控制和CCD探測器的信號采集進行同步的方法）實現了對被測波數的連續掃描，具有較高的光譜不連續性?？梢垣@得高質量的數據。

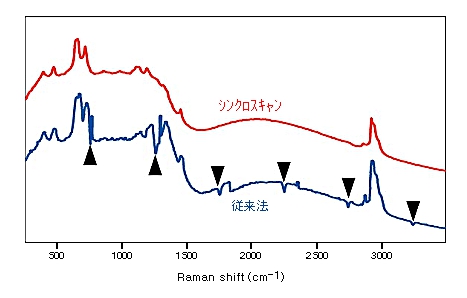

傳統方法的同步掃描和寬帶頻譜的比較 * 在傳統方法中，在標有▲ ▼ 的部分出現偽峰。

PC控制自動進行光軸調整

在Via Reflex的全自動PC控制模型中，顯微鏡觀察和拉曼測量之間的光路切換，觀察白光的調光和孔徑/視場孔徑的調整，增加/減少激光照射功率，以及激光光路切換在配備多臺激光器的機器中，瑞利散射光去除濾波器的選擇也由 PC 控制。光譜儀即時優化，只需在軟件上設置測量條件即可執行測量。此外，它還具有使用設備內置的Ne燈和標準樣品（單晶Si）的自動校準功能，以及用于調整反射鏡光軸和狹縫位置的自動對準功能，從而可以進行繁瑣的手動調整可以在始終保持高性能的同時進行測量。

配備高精度XYZ自動載物臺

配備電動顯微鏡載物臺的 Via Reflex 標配帶 PC 閉環控制編碼器的 3 軸自動載物臺，結合顯微鏡，通過鼠標操作將載物臺準確設置到指定位置由 PC 捕獲的圖像。移動 由于它不是使用壓電元件的驅動系統，因此載物臺可移動范圍長達幾十毫米或更多也是一大特點。此外，充分利用雷尼紹專長的定位技術的載物臺控制能夠以 0.1 μm 的最小移動步長沿 XY 方向移動，從而實現高精度的自動映射分析。此外，測量系統中使用的共焦光學系統和Z軸方向的載物臺控制提供了詳細的深度方向分析功能。

支持高速拉曼成像

提供高速拉曼映射測量方法作為強大的可選功能。這是一個劃時代的超高速表面，可以進行數千到數萬個點的多點測繪測量，而傳統的點測繪方法需要半天到一天或更長時間，只需幾分鐘借助分析功能，可以在短時間內輕松進行基于拉曼光譜直接獲得的化學鍵信息，將特定物質或原子團的分布可視化的化學成像分析。在這種方法中，激發激光在一條線上聚焦在樣品上，同時觀察幾十個點的拉曼光譜。此外，通過平行于線（Y軸方向）連續移動樣品臺，可以在用激發光掃描樣品的同時積分每個點的光譜。然后沿 X 軸方向順序移動載物臺，以高速測量指定平面內的整個拉曼光譜。

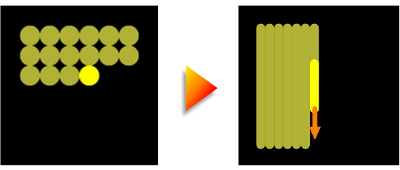

測繪測量法示意圖（左：點測繪法 右：高速測繪法）

支持最先進的 3D 拉曼成像分析

作為最新的選項，在XYZ的所有方向上連續自動控制的3D映射分析功能也被添加到產品陣容中，該功能結合了表面分析和深度方向分析。通過使用最先進的分析技術，可以構建具有透明樣本的非破壞性 3D 圖像。

【3D拉曼成像（Volume Mapping）解析樹脂中白色顏料的例子】

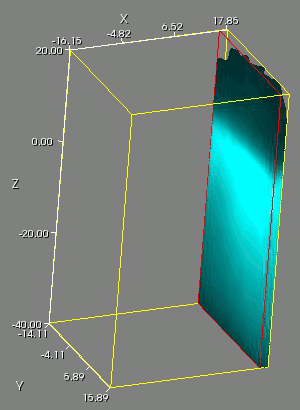

左：XYZ軸切片操作圖像（藍綠至淡藍：ABS樹脂，紅至黃至白：氧化鈦）

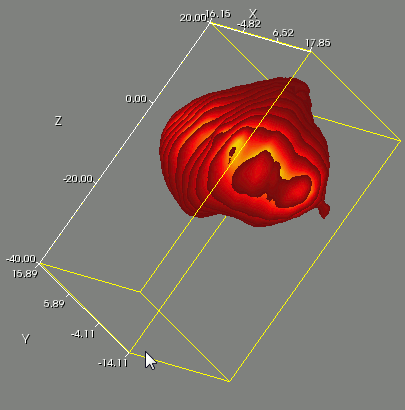

右：自由旋轉操作圖像（僅提取 ABS 樹脂中氧化鈦的圖像）

【測量條件】

激發激光：532nm

物鏡：20x

分析區域：34 (X) x 30 (Y) x 60 (Z) μm

移動步長：2 μm ( XYZ)

測量光譜總數：8928

應用實例

拉曼成像分析實例

礦物樣品光學顯微鏡圖像（相鄰視場3×3自動鑲嵌合成圖像）

【礦物樣品的廣域拉曼成像分析示例】（淺藍色：坎蘭石，綠色：頑輝石，紅色：Zakuro 石）

【測量條件】

激發激光：532nm

物鏡：×20

分析面積：643.2（X）×544 (Y) μm

移動步長：3.2 μm (XY)

測量光譜總數：34542

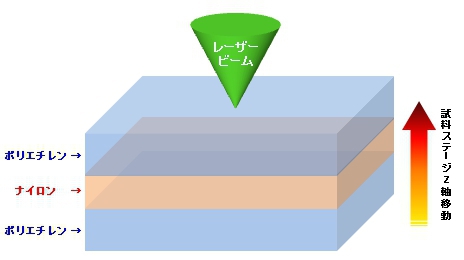

通過共聚焦測量進行無損深度方向分析的示例

【共擠復合膜深度方向的分析示例】

【測量條件】

激發激光：532 nm

物鏡：×50

共聚焦模式：高

平臺 Z 軸移動步長：0.1 μm

測量光譜總數：651

深度剖面分析結果（藍色：聚乙烯，紅色：尼龍信號變化） * 縱軸標準化用于圖形比較。

規格

主要選項

1、線聚焦高速拉曼成像測量功能

2、高空間分辨率高速拉曼成像測量功能

3、3D映射（Volume Mapping）測量功能和專用數據分析軟件

4、頻譜搜索軟件

5、各種拉曼數據庫搜索（雷尼紹正版庫、JEOL原庫、第三方庫）

6、用于低波數測量的高性能濾波器

7、第二個檢測器（用于近紅外區域測光等的 InGaAs 檢測器）

8、浸入式物鏡

9、樣品加熱/冷卻池

10、用于遠程分析的光纖探頭

11、適用于大樣品的自由空間顯微鏡

應用

1、食品分析解決方案

2、生物筆記

3、美食筆記

4、通過顯微拉曼成像分析多組分聚合物材料

5、鋰離子電池正極表面拉曼成像分析

6、微拉曼光譜對加工食品的化學成像分析
