目前微加工發展狀況

目前，大多數微加工以傳統機械加工和光刻為主，這就是平板印刷技術。Tommaso Baldacchini 透露，光刻技術的確能生產十分精密的高通量結構，但是這種方法僅限于二維空間。Baldacchini 說：這就意味著加工錯失了一整個維度。其他的局限性還包括：

• 加工這些結構的儀器費用高

• 常常需要干凈的工作空間

• 基板和材料種類僅限于硅和半導體

Baldacchini 提到：十分有必要去打破這些限制性的障礙，來發明一些新的微納加工裝置。

打破納米微加工的障礙

在加工納米微結構的過程中存在著許多挑戰。這些挑戰主要來自制造微結構的技術和結構自   身特性（如大小，形狀和表面積）。

激光輔助納米微加工技術(Journal of Laser Applications 24, 042007 (2012))為建立納米和微米尺寸結構提供了一整套獨特方案。激光照射到樣品表面會產生很多影響，包括局部發熱、熔化、燒蝕、分解和光化學反應，進而可以獲得一些例如石墨烯、碳納米管、甚至聚合物和陶瓷材料形成的多種復雜納米結構。

表征

當表征微結構時，擁有一個能在納米精度下準確測量加工微結構尺寸的工具是十分關鍵的。有必要觀察加工結構的拓撲形貌和均勻性，進而確?！皹?gòu)建”質量達到設計要求。能夠表征新材料表面成分甚至是內部成分同樣重要。

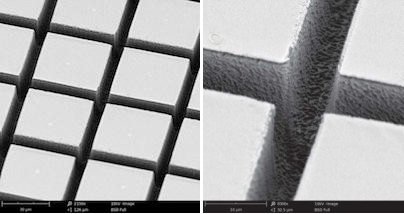

掃描電鏡在放大 2150 倍（左）和 8300 倍（右）數下觀察燒蝕樣品

掃描電鏡（SEM）是這類工作的理想工具，能夠聚焦到納米級、觀察小尺寸和納米樣品特征。Baldacchini 說：一臺掃描電鏡是表征樣品寶貴的工具。當樣品燒蝕時，我們能觀察其表面的變化，或者我們可以觀察含添加劑樣品的拓撲結構。

技術創新

掃描電鏡SEM 在表征結構特征方面經常使用，可作為檢驗已生產納米結構的一種方法。除此之外， Baldacchini 的研究還應用了非線性光學顯微鏡，例如用相干反斯托克斯-拉曼散射顯微鏡研究雙光子聚合生成微米結構的化學和機械特征。
