熱分析在高分子材料中的應用（DSC/TGA/導熱系數/TMA/DMA）

熱分析是測量材料熱力學參數或物理參數隨溫度變化的關系，并對這種關系進行分析的技術方法。

材料熱分析測試請聯系鑠思百檢測

對材料進行熱分析的意義在于：

①材料熱分析能快速準確地測定物質的晶型轉變、熔融、升華、吸附、脫水、分解等變化，在表征材料的熱性能、物理性能、機械性能以及穩定性等方面有著廣泛的應用。

②由于熱性能是材料的基本屬性之一，對材料進行熱分析可以鑒別材料的種類，判斷材料的優劣，幫助材料與化學領域的產品研發，質檢控制與工藝優化等。

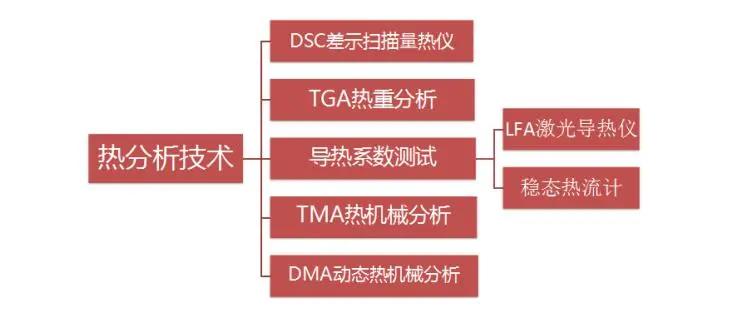

既然熱分析是對材料進行質量控制的重要技術手段，那么熱分析到底是如何進行的呢？根據國際熱分析協會(ICTA)的歸納和分類，目前的熱分析方法共分為九類十七種，而常用的熱分析方法（如下圖所示）包括：差示掃描量熱(DSC)、熱重分析（TGA）、導熱系數測試、熱機械分析(TMA)、動態熱機械分析(DMA)等5種方法。

根據不同的熱分析方法采用不同的熱分析儀器設備，對材料的熱量、重量、尺寸、模量/柔量等參數對應溫度的函數進行測量，從而獲得材料的熱性能。接下來，讓我們簡單了解一下這5種熱分析方法：

（1）差示掃描量熱（DSC）

差示掃描量熱法（DSC）為使樣品處于程序控制的溫度下，觀察樣品和參比物之間的熱流差隨溫度或時間的函數。材料的固化反應溫度和熱效應測定，如反應熱，反應速率等；物質的熱力學和動力學參數的測定，如比熱容，轉變熱等；材料的結晶、熔融溫度及其熱效應測定；樣品的純度等。

（2）熱重分析（TGA）

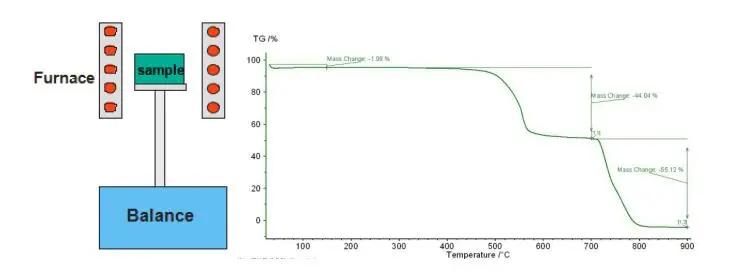

熱重分析法（TGA）用來測量樣品在特定氣氛中，升溫、降溫或等溫條件下質量變化的技術。主要用于產品的定量分析。典型的TGA曲線可以提供樣品易揮發組分(水分、溶劑、單體)的揮發、聚合物分解、炭黑的燃燒和殘留物(灰分、填料、玻纖)的失重臺階。TGA這種方法可以研究材料和產品的分解，并得出各組分含量的信息。TGA曲線的一階導數曲線是大家熟知的DTG曲線，它與樣品的分解速率成正比。在TGA/DSC同步測試中，DSC信號和重量信息可以同時記錄。這樣就可以檢測并研究樣品的吸放熱效應。

下圖中的黑色曲線為PET的TGA曲線，綠色為DTG曲線。下面的為在氮?dú)鈿夥障碌腄SC曲線。右側紅色的DSC曲線顯示了玻璃化轉變、冷結晶和熔融過程。在測試過程中的DSC信號 (左)可以用樣品質量損失進行修正。藍色為未修正的DSC曲線，紅色為因質量損失而修正的曲線。

圖 使用TGA/DSC(配備DSC傳感器)測試的PET曲線

分解過程中，化學骨架和復雜有機組分或聚合物分解形成如水、CO2或者碳?xì)浠衔?。在無氧條件下，有機分子同樣有可能降解形成炭黑。含有易揮發物質的產品可以通過TGA和傅里葉紅外(FTIR)或者質譜聯用來判定。

（3）導熱系數測試

對于材料或組分的熱傳導性能描述，導熱系數是最為重要的熱物性參數。

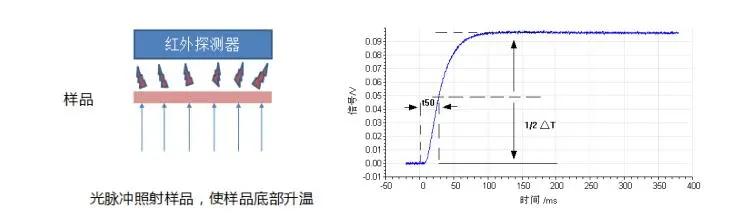

①LFA激光閃射法

使用紅外檢測器連續測量上表面中心部位的相應溫升過程，得到溫度升高對時間的關系曲線，并計算出所需要的參數。

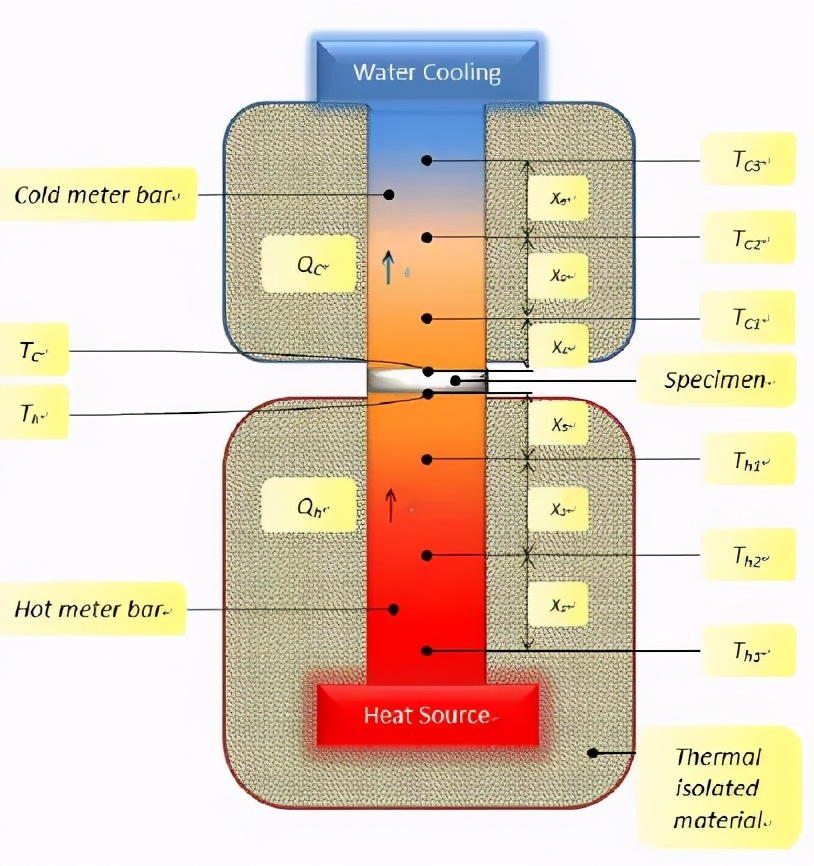

②穩態熱流法

熱流法（HFM）作為穩態平板法的一種，可用于直接測量低導熱材料的導熱系數。

（4）熱機械分析(TMA)

熱機械分析，指在使樣品處于一定的程序溫度下和非震動載荷作用下，測量物質的形變與溫度時間等函數關系的一種技術，主要測量材料的膨脹系數和相轉變溫度等參數。

一條典型的TMA曲線表現為在玻璃化轉變溫度以下的膨脹、玻璃化轉變(曲線斜率的變化)，玻璃化轉變溫度以上的膨脹和塑性變形。測試可以以膨脹模式、穿透模式或者DLTMA模式(動態負載TMA模式)進行。

膨脹模式的測試目的是表征樣品的膨脹或收縮。基于這個原因，僅使用較小的力來保證探頭和樣品接觸完好。測試的結果就是熱膨脹系數。

下圖是0.5mm的樣品夾在2片石英盤之間測試的膨脹曲線。樣品先在儀器中升溫至90?C消除熱歷史。冷卻至室溫后，再以20K/min的升溫速率從30?C升溫到250?C，測試的探頭為圓點探頭，同時探頭上施加很小的力0.005N。圖2中上部的曲線顯示樣品在玻璃化轉變之前有很緩慢的膨脹。繼續升溫，膨脹速率明顯加快，這是因?yàn)樵跇悠吩诮?jīng)歷玻璃化轉變后分子的運動能力提高。之后冷結晶和重結晶發生，樣品收縮。高于150?C樣品開始膨脹直至熔融。熔融伴隨著樣品粘度降低和尺寸減小。

圖 膨脹模式測試的PET的TMA曲線

穿透模式主要給出溫度相關的信息。樣品的厚度通常不是很重要，因?yàn)樘筋^與樣品的接觸面積在實驗中持續變化。刺入深度受加載的力和樣品幾何形狀的影響。在穿透模式測量中，把0.5mm厚的樣品放在石英片上，圓點探頭直接與樣品接觸。試驗條件為從30?C升溫到300?C，升溫速率20K/min，加載力0.1和0.5N。這時樣品未被刺入。在穿透測試過程中，探頭一點一點地刺入樣品?？v坐標信號在玻璃化轉變發生時明顯的減小，冷結晶發生時保持基本不變，到熔融又開始減小(圖下圖)。

圖 TMA穿透模式測試PET

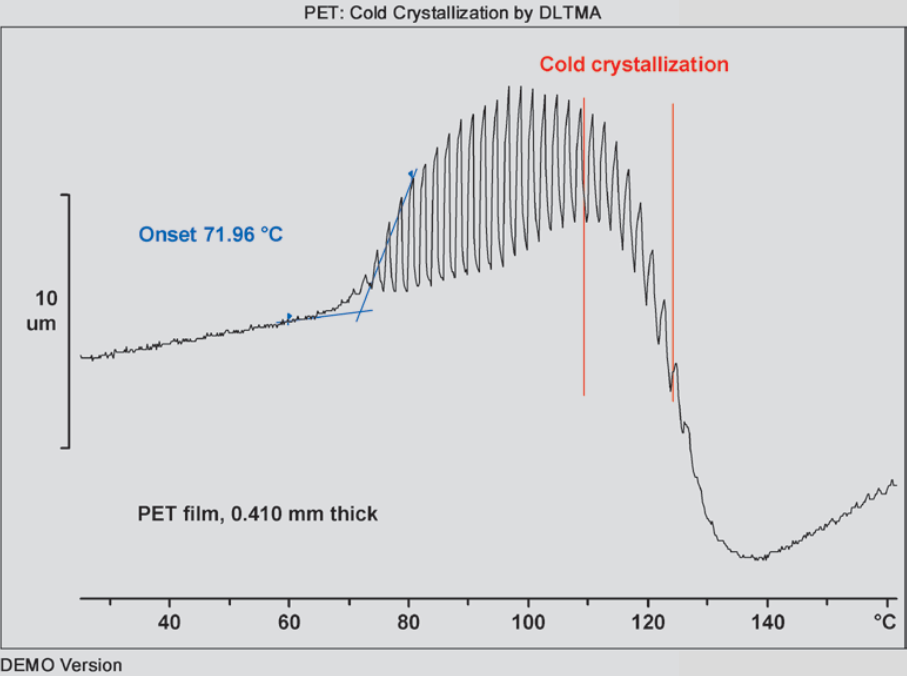

DLTMA是一種高靈敏度測試物理性能的方法。和DSC相比，它可以描述樣品的機械行為。在DLTMA模式下，加載在樣品上的力以給定頻率高低切換。它可以測試出樣品中微弱的轉變，膨脹和彈性(楊氏模量)。樣品剛度越大，振幅越小。圖4測試的樣品玻璃化轉變在72?C，之后為液態下的膨脹。振幅大是因?yàn)闃悠诽?。然后會出現冷結晶，PET收縮，振幅開始減小。140?C，樣品重新變硬，繼續膨脹直至160?C。

圖 DLTMA（動態負載TMA模式）測試PET

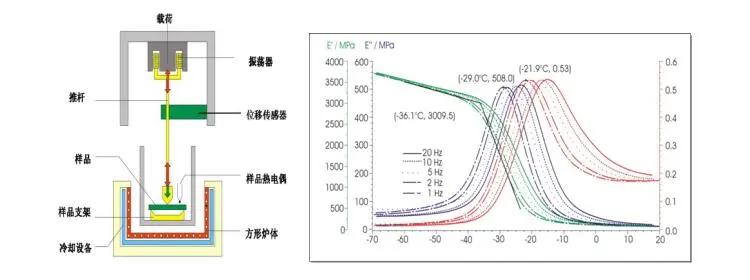

（5）動態熱機械分析(DMA)

使樣品處于程序控制的溫度下，并施加單頻或多頻的振蕩力，研究樣品的機械行為，測定其儲能模量、損耗模量和損耗因子隨溫度、時間與力的頻率的函數關系。

熱分析技術的實際應用

熱分析技術在材料領域應用廣泛，如高分子材料及制品（塑料、橡膠、纖維等）、PCB/電子材料、金屬材料及制品、航空材料、汽車零部件、復合材料等領域。下面通過我們實驗室技術工程師做的兩個熱分析測試案例來展示它的應用：

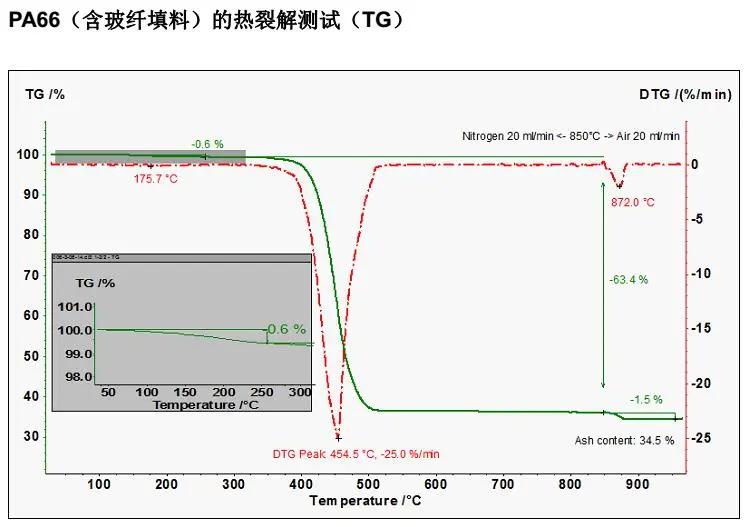

1.高分子材料的熱裂解測試

玻纖增強PA66主要應用于需要高剛性和尺寸穩定性的機械部件護罩。

玻纖含量影響到制件的拉伸強度、斷裂伸長率、沖擊強度等力學性能。

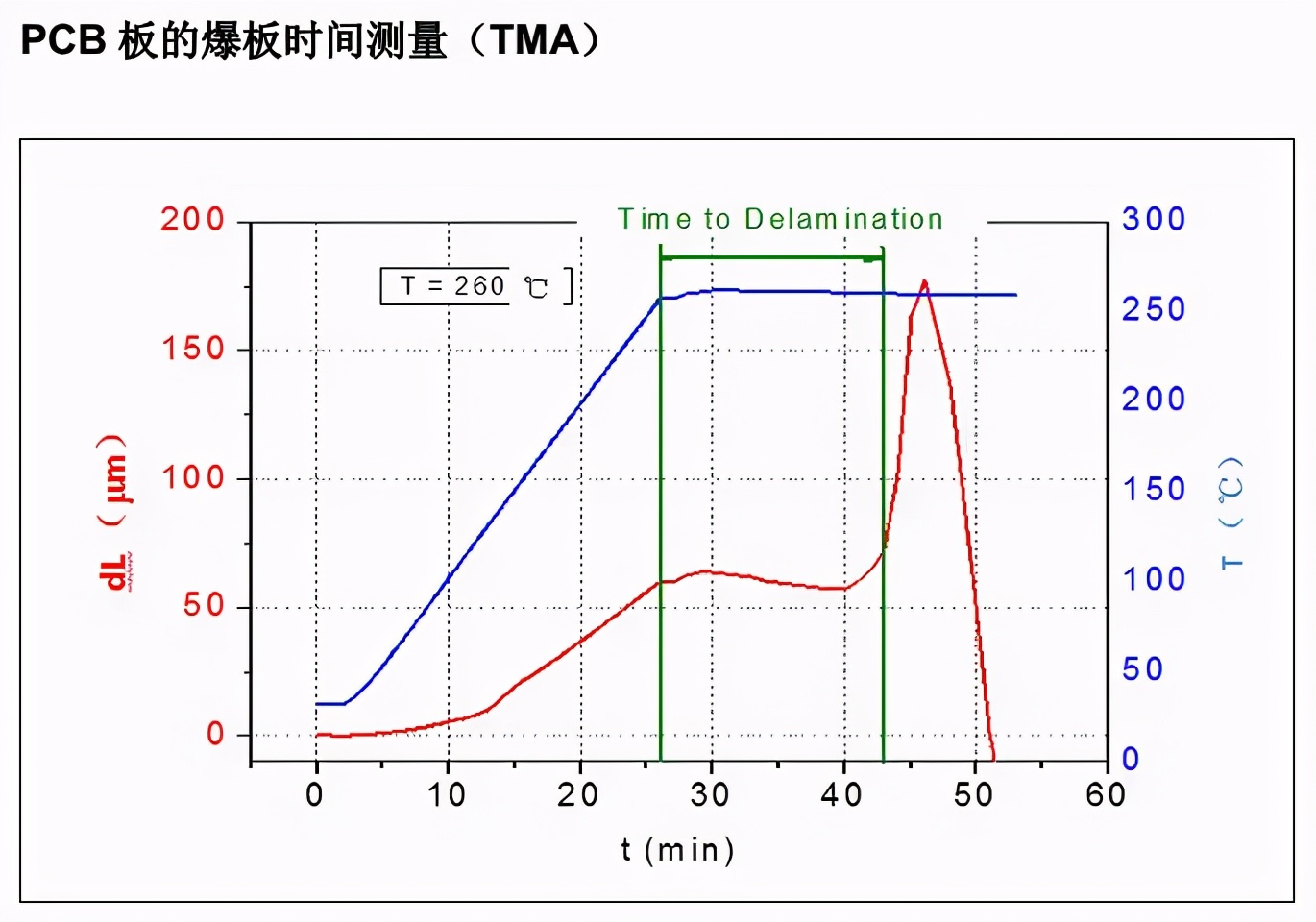

2.PCB板的爆板時間測量

將樣品升溫到某一溫度后，保持該溫度并開始計時，樣品發生爆板現象的時刻與保溫初始時刻的時間間隔為爆板時間。

其實，對于不同的材料和關注點的不同，我們所采用的熱分析方法也存在差異，通常會根據實際樣品情況和測試需求來選擇不同的分析方法。例如，高分子材料：想要了解它的特征溫度、耐熱性等性能，要用DSC分析；想要了解它的極限耐熱溫度、組份含量、填料含量等，要用TGA分析。
