一文全掌握，Origin的27種常見圖形作圖步驟。

二維碼

發表時間：2021-10-19 10:09作者：鑠思百檢測來源：鑠思百檢測

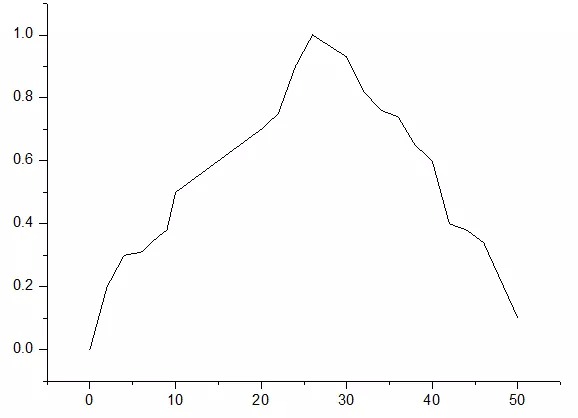

繪制線圖

示例準備：導入 Graphing文件夾中的 AXES.OAT文件數據

1、選中B列。

2、單擊菜單命令【Plot】→【Line】→【Line】或2D Graphs工具欄的【Line】。

2D Graphs工具欄：

如圖：

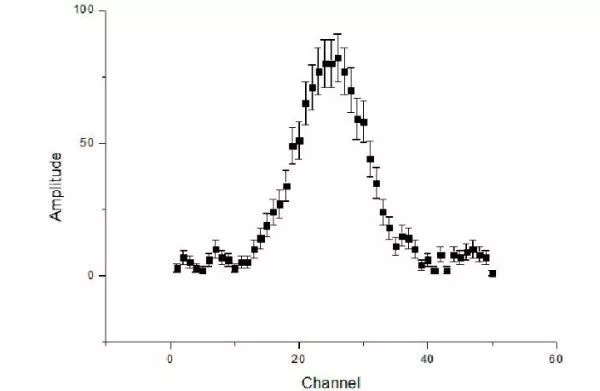

繪制Y誤差圖

示例準備：導入 Curve Fitting文件中的 Gaussian.dat文件數據

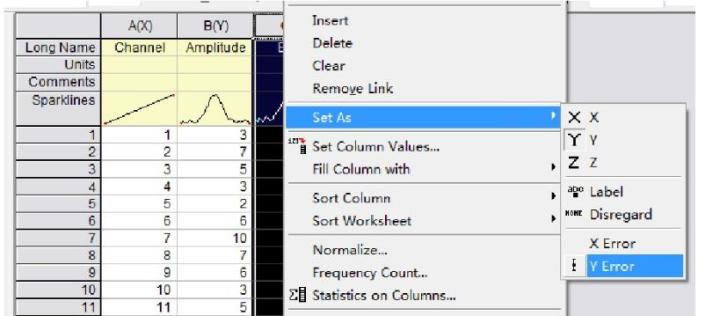

1、選中C列將其設置為 Y Error列。

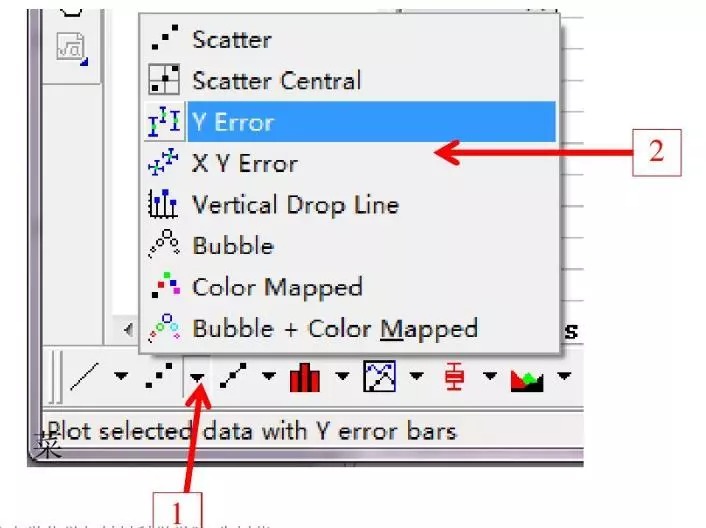

2、單擊菜單命令【Plot】→【Symbol】一【Y Error】或2D Graphs工具欄的【Y Error】按鈕

3、【Y Error】命令只繪制數據對應的誤差而不顯示數據點，如果希望對數據及其誤差同時作圖，應繪制含誤差棒（Error Bar）圖。

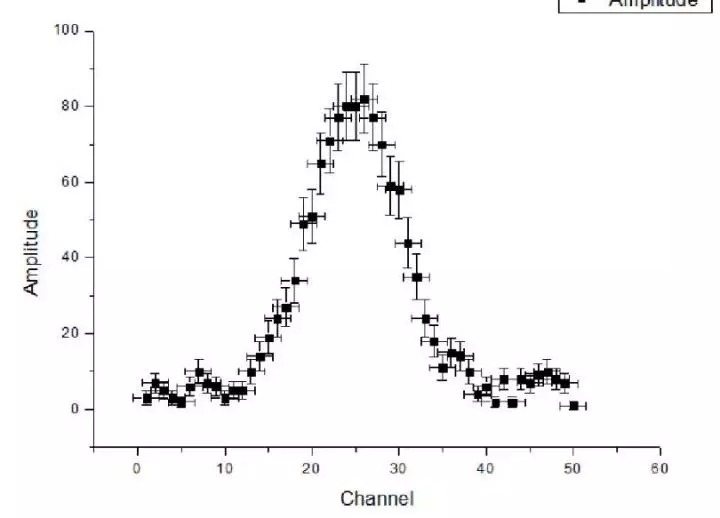

繪制XY誤差圖

示例準備：導入 Curve Fitting文件中的 Gaussian .dat文件數據。

1、單擊 Standard工具欄上的【Add New Columns】按鈕添加一個列，并將其值設置為”1.5”，(注：該步驟只是為了演示本例繪圖用，實際作作圖時應采用真實的誤差數據)。

2、選中C、D列分別設置為Y Error、X Error。

3、選中A、B、C和D四個列，然后單擊菜單命令【Plot】→【Symbol】→【XY Error】或2D Graph工具欄上的【XY Error】按鈕。

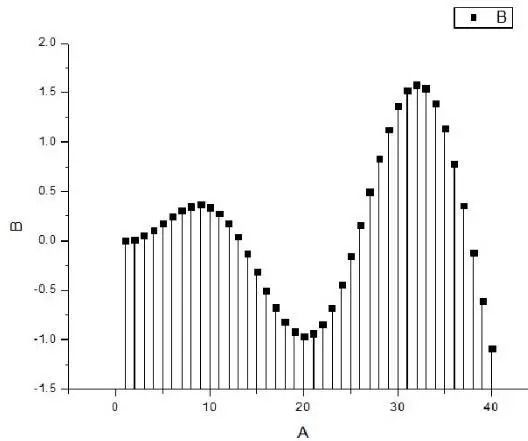

繪制垂線圖

示例準備：導入 Graphing文件夾中的 AXES .DAT文件數據

1、選中B列。

2、單擊菜單命令【Plot】→【Symbol】→【Vertical Drop Line】或2D Graphs工具欄【Vertical Drop Line】按鈕。

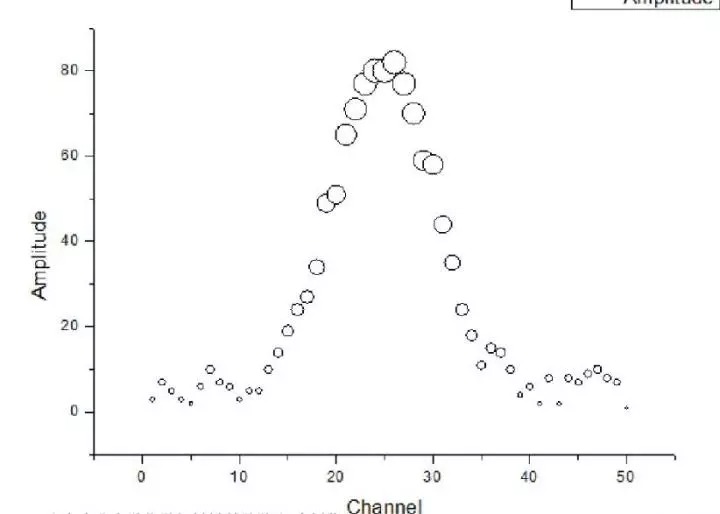

繪制垂線圖

數據要求：用于作圖的數據包含兩個數值型Y列(第1個Y列設定氣泡縱向位置，第2個Y列用于設定氣泡的大小)。

示例準備：導入 Curve Fitting文件中的 Gaussian.dat文件數據。

1、選中B、C兩列。

2、單擊菜單命令【Plot】→【Symbol】→【Bubble】或 2D Graphs工具欄上的【Bubble】按鈕。

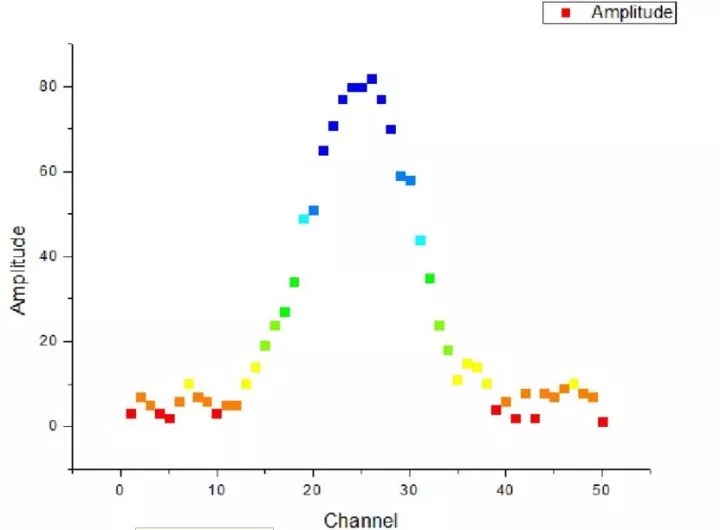

繪制彩色點圖

數據要求：用于作圖的數據包含兩個數值型Y列(第1個Y列設定點的縱向位置,第2個Y列用于設定點的顏色)。

示例準備：導入 Curve Fitting文件中的 Gaussian.dat文件數據

1、選中B、C兩列。

2、單擊菜單命令【Plot】→【Symbol】→【Color Mapped】或2D Graphs工具欄上的【Color Map】按鈕。

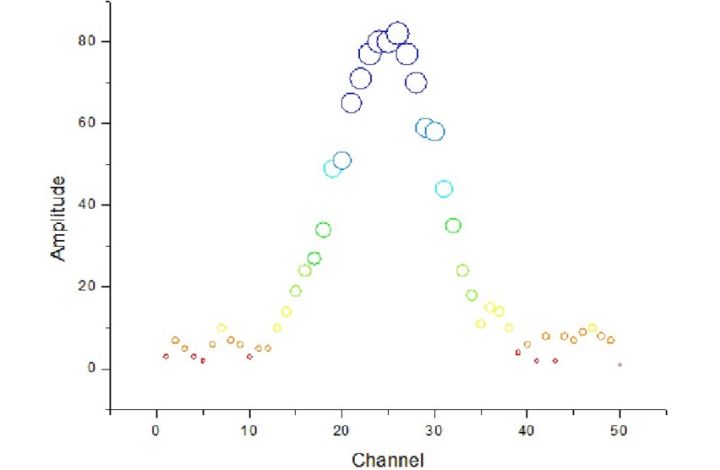

繪制彩色氣泡圖

數據要求：用于作圖的數據包含兩個數值型Y列(第1個Y列設定氣泡的縱向位置,第2個Y列用于設定氣泡的大小和顏色)。

示例準備：導入 Curve Fitting文件中的 Gaussian.dat文件數據。

①選中B、C兩列。

②單擊菜單命令【Plot】→【Symbol】→【Bubble+Color Mapped】或2D Graphs工具欄上的【Bubble+Color Mapped】按鈕。

繪制點線圖

數據要求：用于作圖的數據包含一個或多個Y列。

示例準備：導入 Graphing文件夾中的AXES.DAT文件數據

①選中B列。

②單擊菜單命令【Plot】→【Line+Symbol】→【Line+Symbol】或2D Graphs工具欄上的Line+Symbol】按鈕。

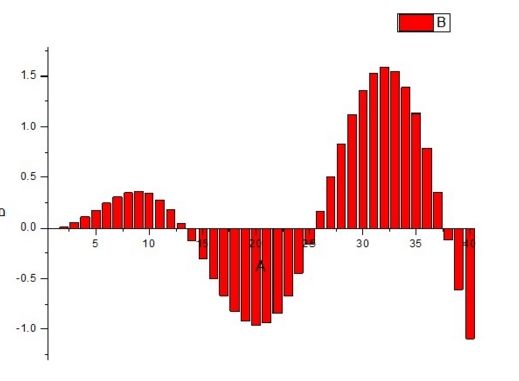

繪制柱形圖

數據要求：用于作圖的數據為數值型可包含一個或多個Y列。

示例準備：導入 Graphing文件夾中的AXES.DAT文件數據。

①選中B列。

②單擊菜單命令【Plot】→【Column/Bar/Pie】→【Column】或2D Graphs工具欄的【Column】按鈕。

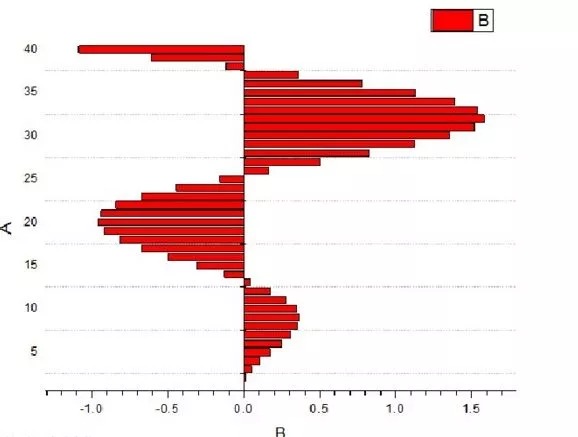

繪制條形圖

數據要求：用于作圖的數據為數值型可包含一個或多個Y列。

示例準備：導入 Graphing文件夾中的 AXES.DAT文件數據。

1、選中B列

2、單擊菜單命令【Plot】→【Column/Bar/Pie】→【Bar】或2D Graphs工具欄的【Bar】按鈕。

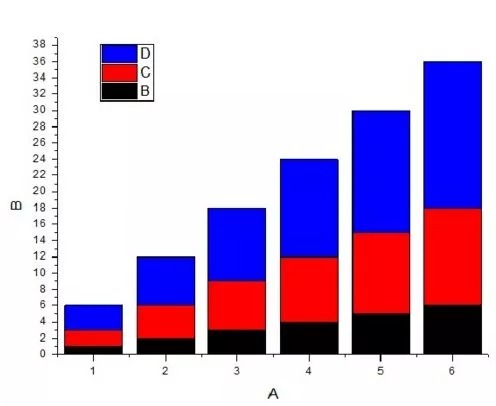

繪制堆壘柱形圖

數據要求：用于作圖的數據為數值型包含多個Y列。

示例準備：導入 Graphing文件夾中的 Group.dat文件數據。

1、選中所有的Y列。

2、單擊菜單命令【Plot】→【Column/Bar/Pie】→【Stack Column】或2D Graphs工具欄的【Stack Column】按鈕。

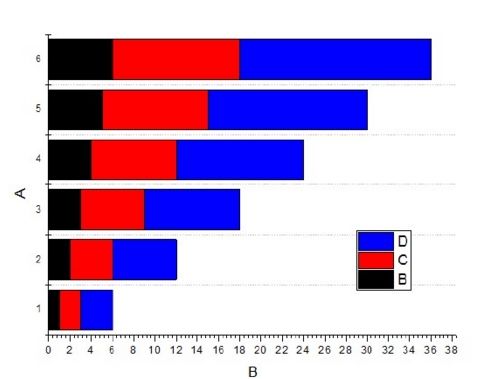

繪制堆壘條形圖

數據要求:用于作圖的數據為數值型且包含多個Y列。

示例準備:導入 Graphing文件夾中的 Group.DAT文件數據。

1、選中所有的Y列。

2、單擊菜單命令【Plot】→【Column/Bar/Pie】→【Stack Bar】或2D Graphs工具欄的【Stack Bar】按鈕。

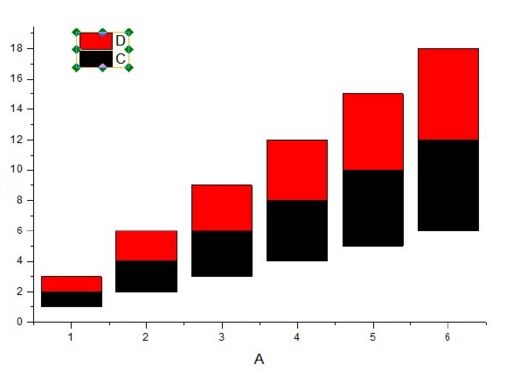

繪制浮動柱形圖

數據要求：用于作圖的數據為數值型且包含多個Y列。

示例準備：導入 Graphing文件夾中的 Group . DAT文件數據。

①選中所有的Y列。

②單擊菜單命令【Plot】→【Column/Bar/Pie】→【Floating Column】或2D Graphs工具欄的【Floating Column】按鈕。

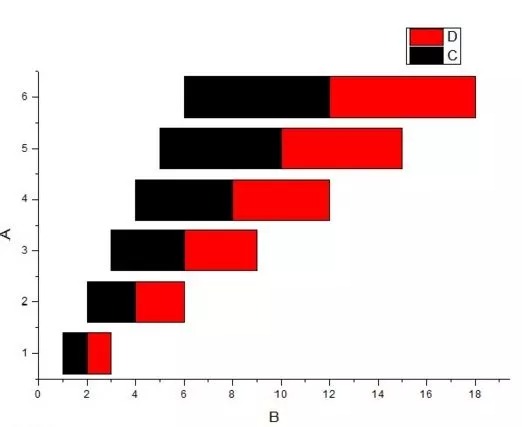

繪制浮動條形圖

數據要求：用于作圖的數據為數值型且包含多個Y列。

示例準備：導入 Graphing文件夾中的 Group . DAT文件數據。

①選中所有的Y列。

②單擊菜單命令【Plot】→【Column/Bar/Pie】→【Floating Bar】或2D Graphs工具欄的【Floating Column】按鈕。

繪制餅圖

數據要求：用于作圖的數據為數值型且包含多個Y列。

示例準備：導入 Graphing文件夾中的 3D Pie Chart . dat文件數據。

①選中所有的B列。

②單擊菜單命令【Plot】→【Column/Bar/Pie】→【3D Color Pie Chart】。

繪制Y軸錯位堆壘曲線圖

Y軸錯位堆壘曲線圖將多條曲線在單個圖層上從上到下堆壘并將其縱軸(y軸)做適當?shù)腻e(cuò)位,特別適合繪制多條包含多個峰的曲線圖形。

數據要求：包含多個數值型Y列。

示例準備：導入 Curve fitting文件夾中的 Multiple Peaks.dat

①選中所有的Y列。

②單擊菜單命令【Plot】→【Multi-Curve】→【Stack Lines by Y Offsets】或2D Graphs工具欄的【Stack Lines by Y Offsets】按鈕。

本例如果繪制線圖，則結果如下圖所示：

繪制二維瀑布圖

二維瀑布圖將多條曲線在單個圖層上按前后順序排列并將它們向右上方做適當?shù)?/span>錯位,以便清晰地顯示各曲線細微差別,特別適合繪制多條包含多個峰又極其相似的曲線圖形。

數據要求：包含多個數值型Y列。

示例準備：導入 Graphing文件夾中 Waterfall.dat文件數據。

①選中前6個Y列(也可以選中所有Y列,這里只是為了更清晰顯示)。

②單擊菜單命令【Plot】→【Multi- Curve】→【W(wǎng)aterfall】或2D Graphs工具欄的【W(wǎng)aterfall】按鈕。

繪制面積圖

數據要求：用于作圖的數據包含一個或多個數值型Y列。

示例準備：導入 Graphing文件夾中的 AXES.DAT文件數據。

①選中所有的Y列。

②單擊菜單命令【Plot】→【Area】→【Area】或2D Graphs工具欄【Area】按鈕。

繪制堆壘面積圖

數據要求：用于作圖的數據為數值型且包含多個Y列

示例準備：導入 Graphing文件夾中的 Group.dat文件數據。

①選中所有的Y列。

②單擊菜單命令

【Plot】→【Area】→【Stock Area】或2D Graphs工具欄的【Stock Area】按鈕。

繪制填充面積圖

數據要求：用于作圖的數據為數值型且包含2個Y列。

示例準備：導入 Graphing文件夾中的 Group.dat文件數據。

①選中2個的Y列。

②單擊菜單命令【Plot】→【Area】→【Fill Area】或2D Graphs工具欄的【Fill Area】按鈕。

繪制極坐標圖

數據要求：用于作圖的數據為數值型且一個X列(角度θ或半徑r)和一個Y列(半徑r或角度θ)。

示例準備如下：

①單擊菜單命令【 Column】→【Set Values】→【Set Values...】對話框，打開【Set Values】對話框，設置A列數值(Row:1 To 361，公式為（i-1)*2)，如下圖的左圖所示。

②設置B列數值(公式為i/36,如下圖右圖所示)。

繪圖步驟如下：

①選中B列。

②單擊菜單命令【Plot】→【Specialized】→【Polar theta(X)r(Y)】或2D Graphs工具欄的【Polar theta(X)r(Y)】按鈕。

繪制三角圖

三角圖主要用于描述X、Y、Z列所代表的量之間的比例關系，因此，理論上應滿足X+Y+Z=1。如果數據表中的數據沒有歸一化，Origin在繪圖時會自動歸一化。

數據要求：用于作圖的數據包含滿足X+Y+Z=1的X、Y、Z列。

示例準備：導入 Graphing文件夾中的 Ternary 1.dat文件數據。

①選中C列將其類型設置為Z。

②單擊菜單命令【Plot】→【Specialized】→【Ternary】或2D Graphs工具欄上的【Ternary】按鈕。

繪制矢量圖

數據要求：用于作圖的數據包含三個數值型Y列,其中第2個Y列為角度( Angle，矢量的方向)，第3個Y列為幅值( Magnitude，矢量的大小)。

示例準備如下：

①創建一個包含3個Y列的工作表。

②選中A列,然后單擊菜單命令【Column】→【Set Column Values...】，打開【Set Values】對話框,設置A列公式“cos(i-1)*2*pv50)”,范圍Row(i):“1To50”，然后單擊【Apply】。

③單擊【>>】按鈕將B列設為要設置值的列，輸入公式“sin(i-1)*2*pi/50)"，范圍默認，然后單擊【Apply】按鈕。

④參照步驟③,依次將C列公式設置為“(i-1)*2*pi/50”，D列設置為”1”，然后單擊【OK】按鈕完成設置值。

①選中B、C和D三列。

②單擊菜單命令【Plot】→【Specialized】→【Vector XYAM】或2D Graphs工具欄上的【Vector XYAM】按鈕。

繪制矢量圖

數據要求：用于作圖的數據包含兩對XY列(前一對XY列存放矢量的起點數據,后一對XY列存放矢量的終點數據)。

示例準備如下：

①創建一個包含兩對XY列的工作表。

②選中A列,然后單擊菜單命令【 Column】→【 Set column Values...】，打開【 Set values】對話框,設置A列公式為“cos(i-1)*2*pi/50)”，范圍Row(i):“1To50”，然后單擊【Apply】按鈕。

③單擊【>>】按鈕將B列設為要設置值的列，輸入公式“sin(i-1)*2*pi/50)”，范圍默認,然后單擊【 Apply】。

④參照步驟③，依次將C列公式設置為“1.2*cos((i-1)*2*pi/50)”，D列設置為“1.2*sin((i-1)*2*pi/50)”，然后單擊【OK】按鈕完成設置值。

繪圖步驟如下：

①選中A、B、C和D三列

②單擊菜單命令【Plot】→【Specialized】→【Vector XYXY】或2D Graphs工具欄上的【Vector XYXY】按鈕。

繪制局部放大圖

數據要求：用于作圖的數據包含一個或多個相同因變量的Y列。

示例準備：導入 Spectroscopy文件夾中的 Peaks with Base.dat文件數據。

①選中B列。

②單擊菜單命令【Plot】→【Specialized】→【Zoom】或2D Graphs工具欄上的【Zoom】按鈕，初步繪制結果如圖所示。

③將圖層1中的放大區域選取框拖動到要放大的區域。

④單擊放大區域選取框，通過8個黑色控制柄可以調整選取框的大小。

繪制含數據標簽圖

如果需要在圖形數據上加注標簽(如數據或其他標識等)，則需要繪制含數據標簽圖形。

數據要求：用于作圖的數據包含Y列和標簽列。

示例準備如下：

①導入Graphing文件夾中的3D Pie Chart.dat文件數據。

②添加一個列，然后將B列數據復制到C列。

繪圖步驟：

①選中C列將其設置為標簽列。

②選中B、C兩列，然后單擊菜單命令【Plot】→【Column/Bar/Pie】→【Bar】或2D Graphs工具欄上的【Bar】按鈕。

繪制含誤差棒圖

如果需要在圖形數據上加注誤差,則需要繪制含誤差棒圖形。

數據要求：用于作圖的數據包含Y列和Y誤差列。

示例準備：導入 Curve Fitting文件中的 Gaussian.dat文件數據。

繪圖步驟如下：

①選中C列將其設置為 Y Error列。

②選中B、C兩列。

③單擊菜單命令【Pot】一【Symbol】→【Scatter】或2DGraphs工具欄上的【Scatter】按鈕。
