GPC測試結果數據分析

GPC測試結果數據分析

對于GPC測試的數據的測試結果來說，并不是單一的出一個分子量是多少多少的數據，而常常有很多種數據，比如數均分子量，重均分子量，峰值分子量等等很多個，到底哪個才是分子量結果？為什么會有這么多個分子量？下面跟鑠思百檢測小編一起來詳細說一說為什么GPC的結果會這么復雜而繁多。

GPC數據呈現形式（以傳統GPC為例子）

一般GPC的數據結果會包含以下4個部分。

1）流出曲線圖

2）分子量分布曲線圖

3）分子量統計結果

4）切片數據。

流出曲線圖

分子量分布曲線圖

分子量統計結果

切片數據

1. 切片數據

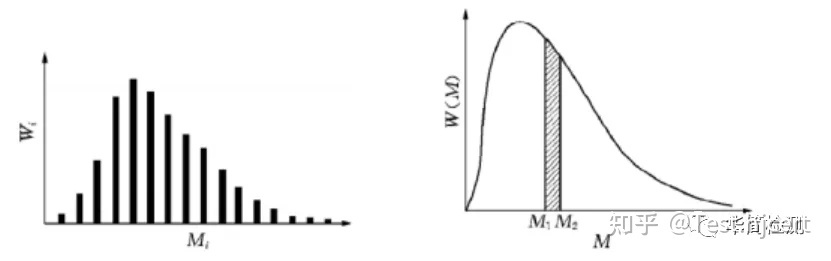

在此我們要先說明一下什么叫切片數據，不管從流出曲線圖還是分子量分布曲線圖我們看到的都是一條曲線，但是實際上在測試過程中，這條曲線是擬合的結果，實際上在GPC測試的過程中，是一份一份進行測試的。例如，我們將1s時間內通過檢測器溶液作為一個部分，測試他的信號響應，然后將第二個1s時間內用過檢測器的溶液作為第二個部分，將整個流程切分為很多個部分，對每一個部分進行測量，最后先得到的是如下圖左邊的直方圖，只要我們切分的組分足夠多，它與曲線的相似度就越高，從而得到如下圖右邊的曲線圖。我們就將這切分成一份一份的數據稱為切片數據。

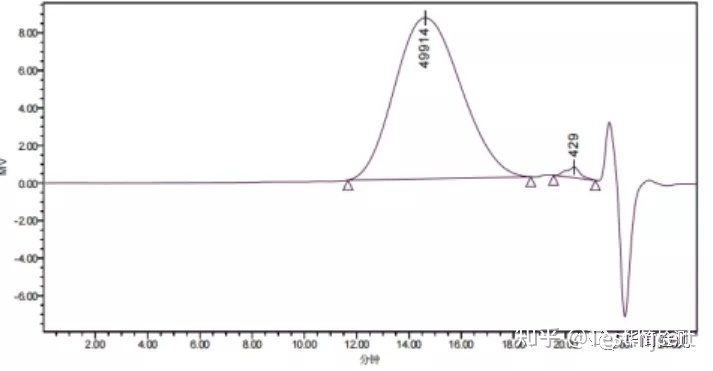

2. 流出曲線圖：

如圖。橫坐標為時間，縱坐標為信號強度，如之前我們說的，GPC的色譜柱就是將分子按照從大到小的先后順序排列分離，分子量大的通過時間短，分子量小的通過時間長，流出曲線圖就是代表著這一個過程。有信號產生就代表著有目標物質通過，信號強度就代表著含量，下方的時間結合標準曲線的換算就能得到分子量分布曲線圖，同時在這里也能直觀的看出有幾個出峰，一般有幾個出峰就代表著有幾種分子量分子。

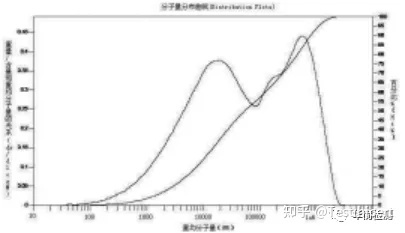

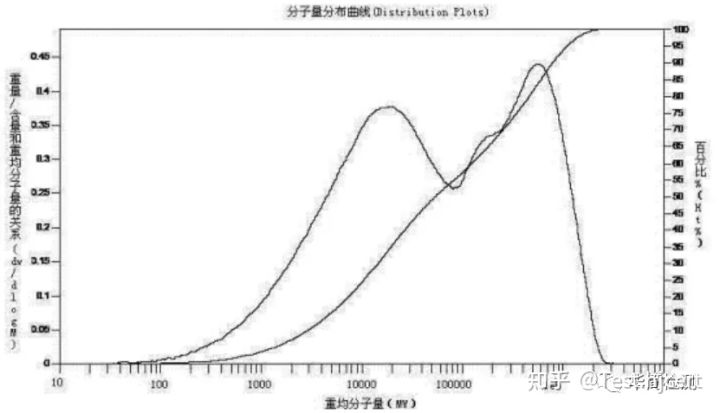

3. 分子量分布曲線圖

如圖所示：橫坐標為分子量，從小到大排列?？v坐標分為左右兩邊，左邊代表信號每種分子量的信號強度，越高代表這個分子量的分子越多。右邊代表累積分的結果，即圖中那條從0%開始慢慢漲到到100%的的曲線，這條稱為累積積分曲線，利用它可以直接在圖中估計任意分子量區間的分子在總分子中的占比。

舉個例子：如圖中，可以直接讀出：分子量在100至10000之間分子約占總量的25%。通過分子量分布曲線圖，我們可以直觀的從圖中得到各種分子量的分子具體分分布情況以及含量的情況。

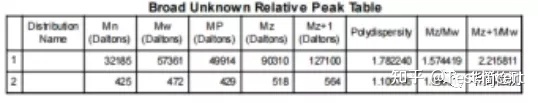

4. 分子量統計結果

如圖中所示左邊的編號代表峰號，當出現多個峰的完整峰的時候一般會分開計算。后面依次是一些統計量的分子量結果。分別有：

Mn（數均分子量）

Mw（重均分子量）

Mp（峰值分子量）

Mz（Z均分子量）

Polydispersity（多分散系數）

.....

到這里應該有很多人就蒙了，這么多分子量數據之間的差異還這么大，到底哪個才是我們測試出來的分子量？其實這些都是待測物的分子量，數據差異的原因只是因?yàn)榻y(tǒng)計的方式不一樣導致的，沒錯，統計方式，分子量的結果是一個統計結果，這個是高分子的特殊性質決定的，一個高分子樹脂里面可能包含著成千上萬種分子，分子量從上千到幾十萬可能都有，我們不可能一一列舉，列舉也沒有意義，因此表征高分子物質的分子量結果是一個統計值，但是統計的方式根據各自統計方式的不一樣會得到不同的分子量結果，這個就是為什么上面會有這么多分子量出現的原因，而不同的統計方式出現的結果相互結果也能表征出高分子材料整體的性質。

一般來說最常會關注的是以下幾個結果Mn（數均分子量）、Mw（重均分子量）、Mp（峰值分子量）、Polydispersity（多分散系數）以上四個結果是最實用的，下面來對這些數據的含義進行說明：

1. Mp（峰值分子量）

顧名思義，就是峰頂端的分子量，通過之前的流出曲線圖或者分子量分布曲線圖，曲線的最高峰處的分子量就是峰值分子量。

2. Mn（數均分子量）

以數目為加權進行統計的分子量結果，計算公式如下：

簡單來說，就是先取其中一種分子的分子量與乘以這種分子在總分子數中的占比，然后將所有分子量的分子都這么處理之后求和得到。

例如，我們的溶液中有分子量100、200、300、2000的各有4、3、2、1個，分子總數就應該是10個。那么求得的結果就應該是Mn=100*（4/10）+200*（3/10）+300*（2/10）+2000*（1/10）=360

3. Mw（重均分子量）

以質量作為加權進行統計的分子量結果，計算公式如下：

我們可以發現，重均分子量量與數均分子量好像就是再公式上多乘上了一個M？根據質量計算公式m=n*M得來，類似于數據分子量，重均分子量就是先取其中一個分子的分子量乘以這種分子在總分子質量中的占比，然后將所有分子量的分子都這么處理之后求和得到。

我們依舊用上面求數均分子量的數據試著求一下：

所有分子的總質量=4*100+3*200+2*300+1*2000=3600

Mw=100*（4*100/3600）+200*（3*200/3600）+300*（2*300/3600）+2000*（1*2000/3600）≈1205

4. Polydispersity（多分散系數）

重均分子量與數均分子量的比值就稱為多分散系數，即PD=Mw/Mn，還是用上面的數據：PD=1205/360=3.347 。

上面各自的名稱代表的含義已經說明白了，那么他們各自又有著說明意義？為什么要這么去體現高分子材料的分子量信息？

首先Mp比較直觀，其實就是代表著這個分子量左右分分子在整個材料的占比是最多的。而Mn更多會體現小分子物質在材料中情況，因?yàn)榉肿恿吭叫?huì)導致分子數據越多，而Mw更多的體現的大分子物質才材料的情況，因?yàn)榉肿恿吭酱髣t單個分子會更重，PD系數則體現了整體大分子與小分子的分布情況，系數越接近1就代表著分子量分布越小，分子量越集中，所有的分子分子量都在一個比較窄的范圍內。系數越大則分布越寬，說明大大小小各種分子量的分子都存在。（其中系數約等于1的我們稱之為單分散物質，理想的單分散物質系數等于1即材料中只有一種分子量的分子，但是現實中一般較難實現。）

因此如果要表征一個高分子材料的分子量情況，一般是需要從多個角度去看的，而不是單一看一個結果。

如果必須選取一個數值作為代表，一般工業上常使用重均分子量作為代表，因?yàn)楦叻肿游镔|(zhì)具有諸多特異性的性能主要就因?yàn)樗麄兊姆肿恿刻貏e高，而重均分子量正好體現的是大分子的情況，而大分子的也更能體現高分子材料的特性。

如上面我們計算過程中的例子，其中100-300分子量的物質很可能就是其中未反應的殘留物質，其中會讓材料產生高分子特性的可能就為2000分子量的那個分子，但是在Mn中計算之后其分子量結果是360，而Mw的是1205。很顯然在以Mn作為參考值的話基本就忽略掉了2000分子量的那個高分子可能引入的高分子特性。所以一般工業上常說的分子量如果未特指，一般采用重均分子量Mw作為表征結果。
