熱重分析儀可以測什么

熱重分析儀可以測什么，他的工作原理是什么？鑠思百檢測小編帶大家詳細了解一下。

熱重分析儀（Thermal Gravimetric Analyzer），簡稱TG或者TGA是一種利用熱重法檢測物質(zhì)溫度、質(zhì)量變化關(guān)系的儀器。熱重法是在程序溫度控制下測量物質(zhì)的質(zhì)量與溫度(或時間)之間的關(guān)系。廣泛應(yīng)用于塑料、橡膠、涂料、醫(yī)藥、催化劑、無機材料、金屬材料、復合材料等各個領(lǐng)域的研發(fā)、工藝優(yōu)化和質(zhì)量監(jiān)控。

　　當被測物質(zhì)在加熱過程中升華、汽化、分解成氣體或失去結(jié)晶水時，被測物質(zhì)的質(zhì)量就會發(fā)生變化。此時，熱重曲線不是直線而是有所下降。通過分析熱重曲線，可以知道被測物質(zhì)在加熱到什么程度上發(fā)生了變化，可以根據(jù)失重量，計算出損失了多少物質(zhì)。

熱重分析儀常用的測量方式，有變位法和零位法。什么是變位法呢，變位法就是根據(jù)平衡梁的傾斜度與質(zhì)量變化的比例關(guān)系，通過差動變壓器等檢測傾斜度，并自動記錄下來。

接下來我們來看一看TG的一些常見問題

Q1: TG曲線有增重現(xiàn)象或者失重后又增重是怎么回事？

A: 樣品在測試過程中有氧化（空氣氣氛）或者氮化（含鎂的材料在氮氣、高溫條件下會被氮化），測試前需要注意氣氛的選擇；或者在增重溫度附近材料分解放出大量的氣相產(chǎn)物，導致局部壓力突然增大而出現(xiàn)這種現(xiàn)象。

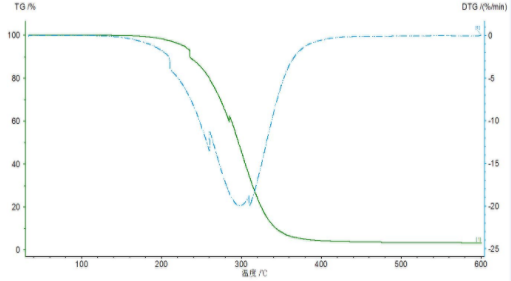

Q2：熱重曲線上出現(xiàn)很多跳點的原因是什么？

A：

這種情況可能是樣品分解突然產(chǎn)生大量氣泡或反應(yīng)劇烈，或者設(shè)備振動導致；實際的測試數(shù)據(jù)會有跳點，不可能保證完全平滑，通?？赏ㄟ^平滑處理即可；

Q3：熱重分析中DTG曲線有什么作用？

A：DTG是TG的一次微分曲線, 不少物質(zhì)失重過程相對應(yīng)溫度范圍相當寬，這給利用TG法鑒別未知化合物帶來困難，特別當兩個化合物的分解溫度范圍比較接近時尤其如此。采用微商熱重法可以解決這一問題，DTG的曲線表示質(zhì)量隨時間的變化率(dm/dt)與溫度(或時間)的函數(shù)關(guān)系：dm/dt = f ( T ) 或f ( t )，DTG曲線的峰頂為d²m/dt²=0，對應(yīng)于TG曲線的拐點，即失重速率的最大值；DTG曲線上的峰數(shù)對應(yīng)于TG曲線上的臺階數(shù)，即失重的次數(shù)；DTG曲線的峰面積正比于失重量，可用于計算失重量。

Q4：影響熱重測試結(jié)果的因素有哪些？

A：1、浮力及對流影響：樣品周圍的氣體因溫度的升高而膨脹，比重減小，則樣品的TGA值增加，對流的產(chǎn)生使得測量出現(xiàn)起伏；

2、揮發(fā)物的再凝聚：物質(zhì)分解產(chǎn)生的揮發(fā)物質(zhì)可能凝聚在與稱重皿相連而又較冷的部位上，影響失重的測定結(jié)果；

3、樣品與坩堝的反應(yīng)：某些物質(zhì)在高溫下會與坩堝發(fā)生化學反應(yīng)而影響測定結(jié)果；

4、升溫速率的影響：升溫速率太快，TGA曲線會向高溫移動；速度太慢，實驗效率降低；

5、樣品量及粒度：樣品用量大，揮發(fā)物不易逸出，影響曲線比那話的清晰度；樣品細，反應(yīng)會提前影響曲線低溫移動。

以上就是鑠思百檢測小編對熱重分析儀可以測什么等相關(guān)資料的整理，如有測試需求，可以和鑠思百檢測聯(lián)系，我們會給與您最準確的數(shù)據(jù)和最好的服務(wù)體驗，希望可以在大家的科研路上有所幫助。

溫馨提示

1、不定期推出各種優(yōu)惠活動，詳情咨詢客服。

2、測試前聯(lián)系在線客服確認測試條件、檢測費用、檢測周期等。

檢測咨詢熱線：15071040697   黃工QQ：82187958

公司網(wǎng)站：www.gzbj666.cn

武漢鑠思百檢測技術(shù)有限公司

責聲明：部分文章整合自網(wǎng)絡(luò)，因內(nèi)容龐雜無法聯(lián)系到全部作者，如有侵權(quán)，請聯(lián)系刪除，我們會在第一時間予以答復，萬分感謝。
