XRD是什么意思？

XRD 是英文X-ray diffraction 或者X-Ray Diffractomet的縮寫，即X射線衍射，或X射線衍射儀，通過對材料進行X射線衍射，分析其衍射圖譜，獲得材料的成分、材料內部原子或分子的結構或形態等信息的研究手段。我們經常也把X射線衍射分析技術直接稱為XRD分析，或者簡稱為XRD。

XRD的分析手段有2種，分單晶X射線衍射法，多晶X射線衍射法。對應地，所用的XRD設備，也分為單晶衍射儀和多晶衍射儀。

XRD的測試原理是怎樣的？

XRD的測試原理，是Bragg方程，即nλ=2*d*sinθ，其中λ為入射線波長，d為晶面間距，θ為衍射角。換言之，XRD對于晶體結構的測試才是有效的。因為晶體都會存在其特有的結晶學特征，也就是空間點陣，14種Bravais格子代表了其晶格類型，晶面參數又限定了其結點間的相對數量關系。于是，參考Bragg方程，讓X射線通過晶體，只要滿足Bragg衍射條件，便能提供晶體內原子排布的信息。所以，不管是采用德拜照相法、衍射儀法等，都會在θ角觀測到衍射。當然，也可以說XRD的基礎是Laue衍射條件，但其實它和Bragg衍射條件本質是一致的，只是表達不同。

XRD主要測什么？

1、晶體結構分析；

2、物相定性分析；

3、物相定量分析；

4、晶粒大小分析；

5、結晶度分析；

6、宏觀應力和微觀應力分析；

7、擇優取向分析

XRD圖譜怎么分析？

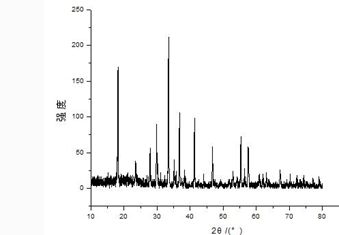

1、在衍射儀獲得的XRD圖譜上，如果樣品是較好的"晶態"物質，圖譜的特征是有若干或許多個一般是彼此獨立的很窄的“尖峰”。

2、如果這些“峰”明顯地變寬，則可以判定樣品中的晶體的顆粒尺寸將小于300nm，可以稱之為"微晶"。

3、Scherrer (1918)揭示了衍射峰的增寬是對應晶面方向上的原子厚度(層數)不足以在偏離Bragg條件下相干減弱(destructivelyinterference)衍射峰。 當衍射峰寬度增加到接近其高度時(或高度下降到接近其寬度時), 可認為樣品是非晶。

4、同一物質的話，峰窄說明晶粒比較大，和結晶度無關。同一臺儀器測試且測試條件相同的情況下，峰高的比較多才能說明結晶情況較好。

XRD制圖有哪些常用軟件？

有High score，Jade，Pcpdgwin，Search match，比較常用的是前兩種。

High score優勢：

1.    可以調用的數據格式更多；

2.    窗口設置更人性化，用戶可以自己選擇；

3.    譜線位置的顯示方式，可以更直接地看到檢索情況；

4.    手動加峰或減峰更加方便；

5.    可以對衍射圖進行平滑等操作，使圖更漂亮；

6.    可以更改原始數據的步長、起始角度等參數；

7.    可以進行0點校正，對峰的外形進行校正；

8.    可以進行半定量分析；

9.    可以編寫批處理命令，對于同一系列的衍射圖，一鍵搞定。

Jade優勢：

1.    可以進行衍射峰的指標化；

2.    進行晶格參數的計算；

3.    根基標樣對晶格參數進行校正；

4.    輕松計算峰的面積、質心；

5.    出圖更加方便，可以再涂上進行編輯。

鑠思百檢測XRD主要測試項目：

廣角衍射

小角衍射

薄膜衍射

從小角到廣角

掠入射

物相半定量

變溫XRD

鑠思百檢測XRD測試樣品要求：

粉末樣品：干燥，粒度一般要求約10~80μm，應過200目篩子（0.08mm），且避免顆粒不均勻。

塊狀樣品：將其處理成與窗孔大小一致，可掃描寬度宜大于5mm，小于30mm，至少保證一面平整。
