固體紫外漫反射DRS數據處理圖文

固體紫外漫反射數據處理圖文

固體紫外漫反射數據怎么處理？今天鑠思百檢測小編帶來的是“固體紫外漫反射DRS如何得到半導體的禁帶寬度”

接下來會詳細介紹下Origin怎么畫圖，并詳細介紹如何求帶隙值。

數據處理

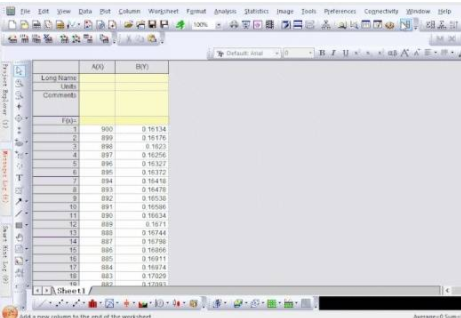

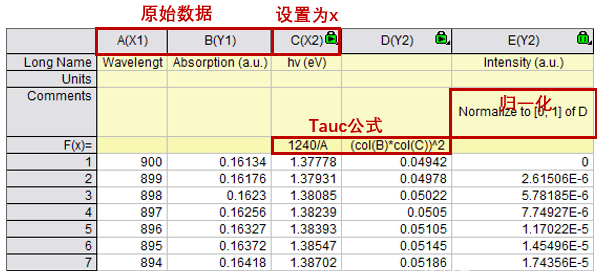

如下圖所示，A列和B列是導入的原始數。

為了畫Tauc圖，需要在C列計算出新的X軸數據，也就是1240/A;

D是Tauc的核心，計算公式是（B列的吸收值*波長對應的能量）^2，這個公式只適用于直接帶隙的半導體材料。

最后將D列歸一化到E列，這樣有助于多個數據畫圖的坐標修改。

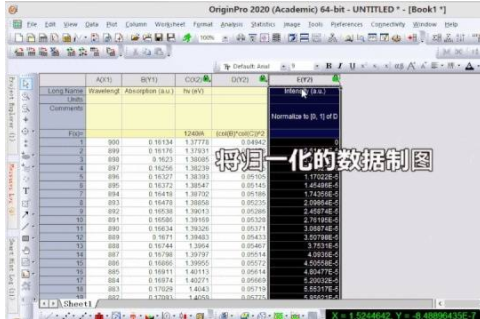

具體操作步驟如下動圖所示：

找?guī)吨?/span>

找Tauc圖的帶隙最主要用到的是Tangent插件，目前Origin開發出一系列App，打開Origin-App功能直接搜索Tangent就出來了。具體找?guī)吨挡襟E如下：

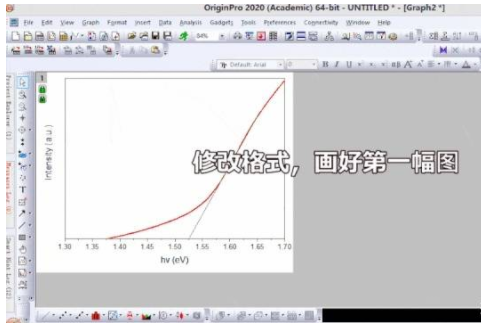

1. 畫圖。這個大家都會，畫好之后就要修改坐標，原則就是第一個起來的斜坡，所以要把坐標調小，不然大坐標也有斜坡，但很可能不是第一個斜坡。

2. 打開Tangent，然后挪到第一個斜坡，之后把這條切線用直線工具臨摹下來。

3. 關閉Tangent，用描點工具（Draw Data）找到切線和X軸的坐標值，這就是帶隙了。

另外，這個數據最好和文獻對比下，看帶隙是不是合理。

.

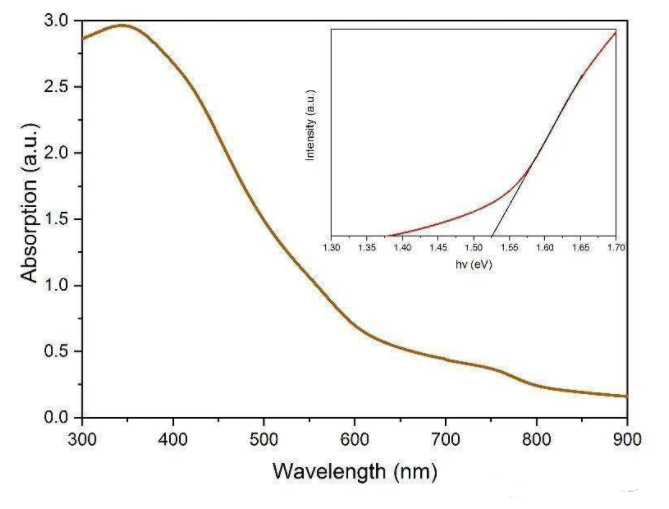

圖像合并

先畫好兩幅圖，并修改格式，然后用 Layout功能將兩幅圖都導入，并調整好位置和大小即可。圖片的格式修改可以參考之前的文章（ Origin高效排版神技能，一步快步步快，省出三天時間選刊），里面也詳細介紹了Layout功能。

以上就是鑠思百檢測小編對“固體紫外漫反射DRS如何得到半導體的禁帶寬度”相關資料的整理，如有測試需求，可以和鑠思百檢測聯系，我們會給與您最準確的數據和最好的服務體驗，希望可以在大家的科研路上有所幫助。
