X射線衍射(XRD)是什么

X射線衍射(XRD)是什么?從中我們可以獲取什么信息?

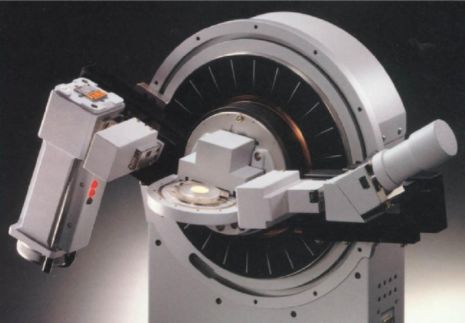

XRD 即X-ray diffraction 的縮寫，中文名：X射線衍射，通過對材料進行X射線衍射，分析其衍射圖譜，獲得材料的成分、材料內部原子或分子的結構或形態等信息的研究手段。多晶X射線衍射儀主要由四個部分構成：

1) X 射線發生器(產生X射線的裝置);

2) 測角儀(測量角度 2θ 的裝置);

3) X射線探測器(測量X射線強度的計數裝置);

4) X 射線系統控制裝置(數據采集系統和各種電氣系統、保護系統等).

XRD可以進行定性分析和定量分析。定性分析：根據X射線衍射譜的特點，可以判斷物相是否存在，可以分為單一物相的鑒定或驗證和混合物相的鑒定;定量分析：可以根據衍射線的強度分布情況，判斷各個物相的相對含量。

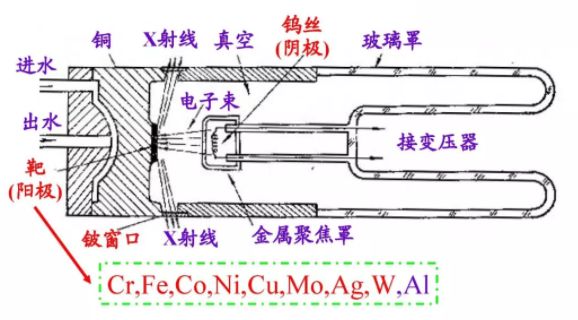

X射線如何產生?有什么特點?產生原理：高速運動的電子與物體發生碰撞時，發生能量轉換，其中一小部分(1%左右)能量轉變?yōu)閄射線，而絕大部分(99%左右)能量轉變?yōu)闊崮苁沟梦锢頊囟壬?。產生的條件：a、有自由電子，并可以使得電子做定向的告訴運動;b、在電子運動的路徑上設置一個障礙物，使電子突然減速或停止。如下圖所示為X衍射儀中的X射線管，是多晶X射線衍射儀產生X射線的核心裝置。

X 射線管的實質是個真空二極管，其陰極是鎢絲，陽極為金屬片。在陰極兩端加上電流之后，鎢絲發熱，產生熱輻射電子。這些電子在高壓電場作用下被加速，轟擊陽極(又稱靶)，產生X射線(此過程產生大量熱量，為了保護靶材，必須確保循環水系統工作正常)。常見的陽極靶材有：Cr, Fe, Co, Ni, Cu, Mo, Ag, W,最常用的是 Cu 靶。
