俄歇電子能譜(AES)的原理和優缺點

俄歇電子能譜(AugerElectronSpectroscopy,AES)是用具有一定能量的電子束(或X射線）激發樣品俄歇效應，通過檢測俄歇電子的能量和強度，從而獲得有關材料表面化學成分和結構信息的方法。

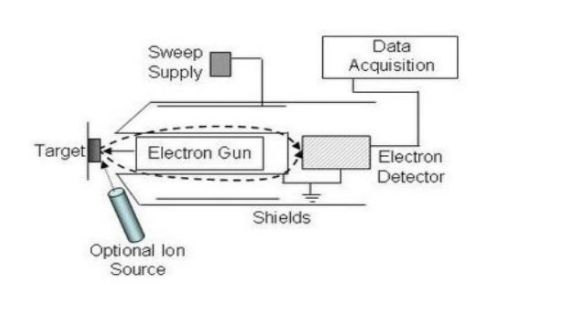

俄歇電子能譜儀的主要組成:電子槍、能量分析儀、二次電子探測器、(樣品)分析室、濺射離子槍和信號處理系統與記錄系統等(圖1所示)。

圖1

俄歇電子能譜基本原理

俄歇電子的產生

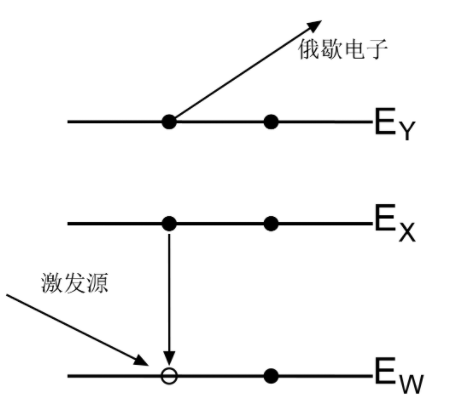

俄歇電子能譜的原理比較復雜，涉及到三個原子軌道上兩個電子的躍遷過程。當具有足夠能量的粒子(光子、電子或離子)與一個原子碰撞時，原子內層軌道上的電子被激發出后，在原子的內層軌道上產生一個空穴，形成了激發態正離子。激發態正離子是不穩定的，必須通過退激發而回到穩定態。在退激發過程中，外層軌道的電子可以向該空穴躍遷并釋放出能量，并激發同一軌道層或更外層軌道的電子使之電離而逃離樣品表面，這種出射電子就是俄歇電子(圖2)。俄歇電子的躍遷過程能級圖如圖3所示。

俄歇電子能譜分析技術

AES具有五個特征量:特征能星、強度、峰位移、譜線寬和線型。由AES這五個方面的特征可以獲得固體表面特征、化學組成、覆蓋度、鍵中的電荷轉移、電子態密度和表面鍵中的電子能級。

表面元素定性分析

依據:俄歇電子的能量?jī)H與原子本身的軌道能級有關，與入射電子的能量無關，也就是說與激發源無關。對于特定的元素及特定的俄歇躍遷過程，其俄歇電子的能量是特征性的。因此，可以根據俄歇電子的動能來定性分析樣品表面物質的元素種類。由于每個元素會有多個俄歇峰，定性分析的準確性很高。

方法:將測得的俄歇電子譜與純?cè)氐臉?biāo)準譜比較，通過對比峰的位置和形狀來識別元素的種類。

定性分析時注意以下情況:(1）化學效應或物理因素引起的峰位移或譜線形狀變化;(2)與大氣接觸或試樣表面被污染而產生的峰;(3）核對的關鍵部位在于峰位，而非峰高; (4)同一元素的俄歇峰可能有幾個，不同元素的俄歇峰可能會重疊，甚至變形，微量元素的俄歇峰可能會湮沒，而俄歇峰沒有明顯的變異;(5）當圖譜中無法對應的俄歇電子峰時，這可能是—次電子的能量損失峰。

定性分析可由計算機軟件完成，但某些重疊峰和弱峰還需人工進—步確定。

樣品制備

俄歇電子能譜儀對分析樣品有特定的要求，在通常情況下只能分析導電固體樣品。經過特殊處理，絕緣體固體也可以進行分析。由于涉及到樣品在真空中的傳遞和放置，所以分析樣品一般都需要經過一定的預處理。

①樣品的尺寸:尺寸高度不超過3mm，1mm以?xún)?nèi)最好，面積5*5mm以?xún)?nèi)，不可以太大，最佳尺寸是3mm*3mm,厚度不超1mm,樣品表面平整

②粉末樣品處理:有兩種常用制樣方法，一是用導電膠帶把粉末固定在樣品臺上，另一種是把粉體樣品壓成薄片，然后再固定在樣品臺上。前者優點是制樣方便，樣品用量少，預抽到高真空的時間短;缺點是膠體的成分可能會干擾樣品的分析，此外荷電效應也會影響到俄歇電子譜的采集。后者的優點是可以在真空中對樣品進行預處理，如加熱、表面反應等，缺點是樣品用量大，并且對于絕緣體樣品，荷電效應會直接影響到俄歇電子能譜的錄譜。

③含有揮發性物質樣品:樣品進入真空系統前必須清除揮發性物質，一般可以對樣品進行加熱或用溶劑清洗。對含有油性物質的樣品，一般依次用正己烷、丙酮和乙醇超聲清洗，紅外烘干，再進入真空系統。

表面污染樣品的處理:采用油性溶劑，如環己烷、丙酮等清潔樣品表面的油污，再用乙醇去除有機溶劑。為了保證樣品表面不被氧化，一般采用自然干燥。

絕對禁止帶有強磁性的樣品進入分析室:因磁性會導致分析起頭及樣品架磁化。樣品中有磁性時，俄歇電子在磁場作用下偏離接受角，不能達到分析器，得不到AES譜。帶有微弱磁性的樣品:通過退磁的方法去掉微弱磁性。

俄歇電子能譜的特點

優點

(1)作為固體表面分析法，其信息深度取決于俄歇電子逸出深度（電子平均自由程)。對于能量為50eV~2keV范圍內的俄歇電子，逸出深度為0.4~2nm。檢測極限約為10-3原子單層，采用電子束作為激發源，具有很高的空間分辨率，最小可達6nm。

(2）可分析除H、Hel以外的各種元素;

(3）對于輕元素C、O、N、S、P等有較高分析靈敏度;(4）可進行成分的深度剖析或薄膜及界面分析。

缺點

(1)定量分析的準確度不高;

(2)對多數元素探測靈敏度為原子摩爾分?jǐn)?shù)0.1%~1.0%;

(3)電子束轟擊損傷和電荷積累問題限制其在有機材料、生物樣品和某些陶瓷材料中的應用;

(4)對樣品要求高，表面必須清潔(最好光滑）等。
