sem掃描電鏡是測什么的

SEM掃描電鏡是測什么的？今天鑠思百檢測小編帶大家來詳細了解一下吧！

SEM掃描電鏡是什么？

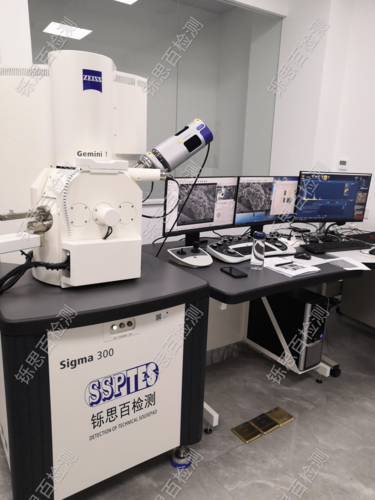

SEM全稱Scanning Electron Microscope，即掃描電鏡。

SEM描電子顯微鏡是一種介于透射電子顯微鏡和光學顯微鏡之間的一種觀察手段。其利用聚焦的很窄的高能電子束來掃描樣品, 通過光束與物質間的相互作用, 來激發各種物理信息, 對這些信息收集、放大、再成像以達到對物質微觀形貌表征的目的。掃描電子顯微鏡在巖土、石墨、陶瓷及納米材料等的研究上有廣泛應用。

SEM就是掃描電鏡是一種用途廣泛的科學儀器，SEM檢測就是用掃描電鏡進行檢測的一種測試方法。這里呢我們還要提到一個FESEM，

FESEM是場發射掃描電子顯微鏡;SEM是掃描電子顯微鏡。FESEM和SEM的簡單區別就是發射電子的裝置不一樣，一個使用燈絲，一個使用的場發射。場發射能量高，電子束可以更細。

SEM描電鏡是測什么的？

SEM描電鏡主要應用于微觀形貌、顆粒尺寸、微區組成、元素分布、元素價態和化學鍵、晶體結構、相組成、結構缺陷、晶界結構和組成等。SEM一般通過搭配能譜儀EDS使用，可利用EDS進行元素成分定性、定量分析。用來觀測芯片內部層次和測量各層厚度、觀測并拍攝局部異常照片和測量異常尺寸、測量芯片關鍵尺寸線寬和孔徑、定性和定量分析異常污 染物的化學元素組成。

鑠思百檢測可提供SEM掃描電鏡測試項目有：

常規形貌、高分辨形貌、BSE背散射、能譜EDS、點掃、線掃、面掃、mapping、EBSD均可

制樣：噴金噴碳，低溫脆氮，截面制樣，生物制樣

（磁性樣，非磁性樣，生物樣，金屬樣，陶瓷樣均可）

SEM掃描電鏡的主要性能與特點

放大倍率高、分辨率高、景深大、保真度好、樣品制備簡單。

好啦，今天關于“SEM掃描電鏡是測什么的”已經做了詳細的介紹，希望能幫到大家！
