BET數據處理孔徑分布圖

物理吸附提供了測定催化劑表面積、平均孔徑及孔徑分布的方法（一般而言指N2吸脫附實驗）。

在進行氮氣吸脫附表征的時候一般會給出如下數據：氮氣吸脫附曲線（Nitrogen adsorption-desorption isotherm），孔容（pore volume），孔徑分布圖（pore size distribution），平均孔徑（average pore diameter）。

那么如何對報告進行解讀分析呢？

1：分析報告中常用名詞

2：報告總圖（summary report）

2.1   BET比表面積（BET surface area）

使用不同的計算模型得到的比表面積有所不同，使用BET計算模型得到的比表面積是目前使用最普遍的。

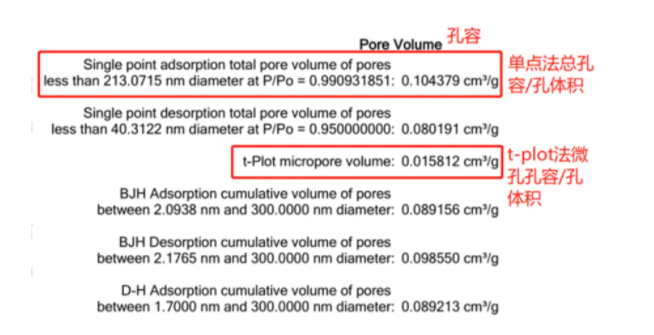

2.2   孔容

總孔容減去微孔孔容可以得到介孔和大孔孔容，當大孔孔容貢獻較小的時候，可以近似為介孔孔容：Vmes+Vmac=Vtotal-Vmic≈Vmes，使用壓泵法可以得到較為準確的大孔孔容。

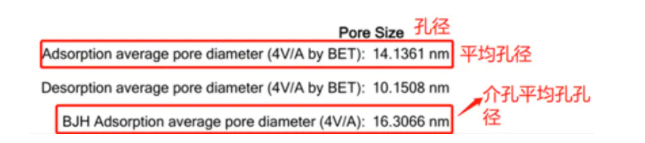

2.3   平均孔徑

平均孔徑的計算是基于孔都是圓柱形孔結構的假設來計算的，一般使用BJH方法來計算脫附枝曲線。

3：曲線的作圖分析

3.1   吸脫附曲線

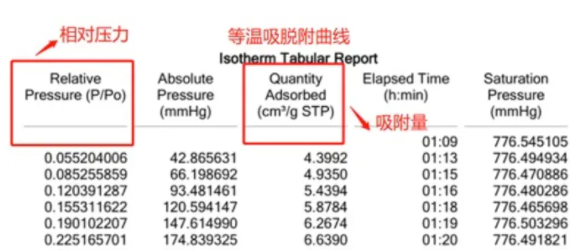

找到對應的isotherm tabular report數據，并將這兩列數據導入origin里面作圖就可以得到吸脫附曲線。

上圖是不同吸附等溫線的類型，I型等溫線在較低的相對壓力下吸附量迅速上升，達到一定相對壓力后吸附出現飽和值。一般，I型等溫線往往反映的是微孔吸附劑（分子篩、微孔活性炭）上的微孔填充現象。

II型等溫線反映非孔性或者大孔吸附劑上典型的物理吸附過程。III   型等溫線十分少見。VI型等溫線是一種特殊類型的等溫線，反映的是無孔均勻固體表面多層吸附的結果。

IV型等溫線與II型等溫線類似，但曲線后一段再次凸起，且中間段可能出現吸附回滯環，其對應的是多孔吸附劑出現毛細凝聚的體系。

回滯環多見于IV型吸附等溫線，根據最新的IUPAC的分類，有以下六種（1985年的標準主要是H1, H2a, H3, H4這四種）

H1和H2型回滯環吸附等溫線上有飽和吸附平臺，反映孔徑分布較均勻。H1型遲滯回線可在孔徑分布相對較窄的介孔材料，和尺寸較均勻的球形顆粒聚集體中觀察到。

而H2型反映的孔結構復雜，可能包括典型的“墨水瓶”孔、孔徑分布不均的管形孔和密堆積球形顆粒間隙孔等。H2a型回滯環常見于硅凝膠以及一些有序三維介孔材料，比如說SBA-16, KIT-5。

H2b型相對于H2a型來說，孔頸寬度（neck width）的尺寸分布要寬得多，常見于介孔泡沫硅（MCFs）和一些經過水熱處理后的有序介孔硅材料。

H3和H4型回滯環等溫線沒有明顯的飽和吸附平臺，表明孔結構很不規整。

3.2   孔徑分布

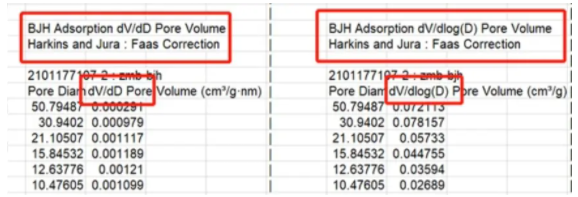

BJH方法吸脫附孔徑分布原始數據，一般用dV/dD（或者dlogD）來作圖，一般來說，孔徑分布圖應該以脫附曲線為準（desorption），查看dV/dD以及dV/dlogD圖；

由于采用對數形式，通常dV/dlogD的曲線編號幅度要更明顯，因此孔徑分布圖應優先看脫附曲線dV/dlogD，其次可以結合脫附曲線dV/dD，但是如果脫附曲線孔徑分布出現3.8nm強峰，則要以吸附曲線 的dV/dD以及dV/dlogD為準。

3.3   微孔部分孔徑分布

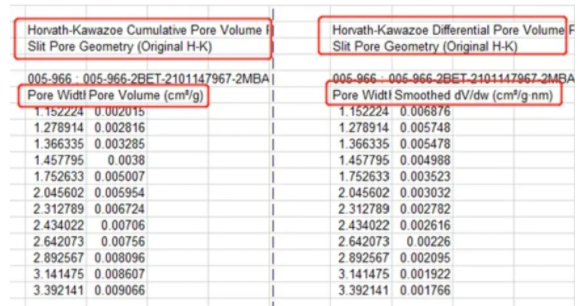

HK孔徑分布：HK方法可以得到微孔部分的孔徑分布?？v坐標最高點對應的孔徑為微孔范圍內樣品最集中的孔的尺寸。

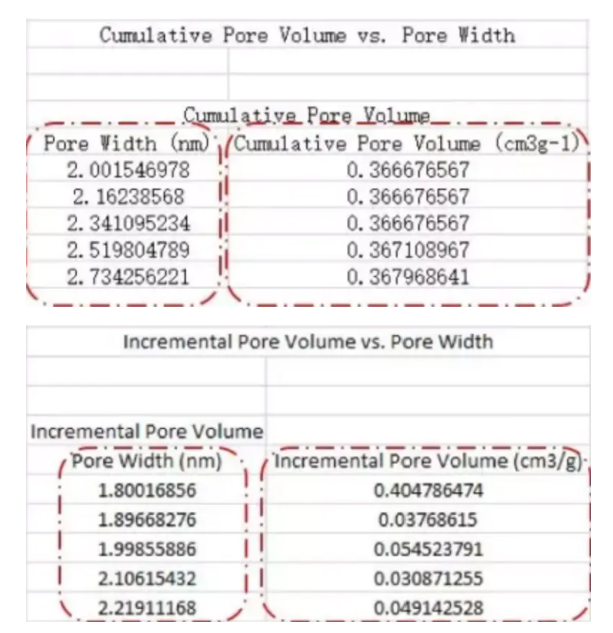

3.4   累計孔容圖（cumulative pore volume）

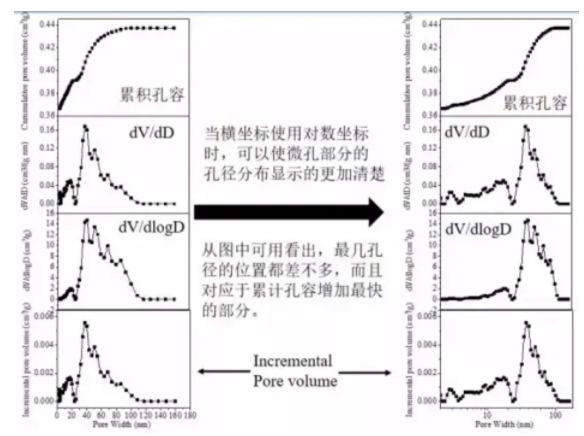

通過累計孔容圖可以知道相應孔徑對孔容的貢獻，也可以直接通過對incremental pore volume得出對應孔徑貢獻孔容的大小。兩種作圖分析方法分別如下圖所示：

將不同的孔徑分布作圖方式列舉在一起，有一個直觀的印象。
