四探針測試儀原理

一、四探針電導率介紹

電阻率的測量是半導體材料常規參數測量項目之一。測量電阻率的方法很多，如三探針法、電容---電壓法、擴展電阻法等。四探針法則是一種廣泛采用的標準方法，在半導體工藝中最為常用。其主要優點在于設備簡單，操作方便，精確度高，對樣品的幾何尺寸無嚴格要求。四探針法除了用來測量半導體材料的電阻率以外，在半導體器件生產中廣泛使用四探針法來測量擴散層薄層電阻，以判斷擴散層質量是否符合設計要求。

二、四探針測試儀發展史

1865 年 首次提出四探針測試原理 湯姆森 ；

1920 年 第一次實際應用，測量地球電阻率 Schlunberger ；

1954 年 第一次用于半導體電阻率測試 Valdes；

1980 年代 具有Mapping 技術的四點探針出現；

1999 年 開發出首臺微觀四點探針 Pertersen。

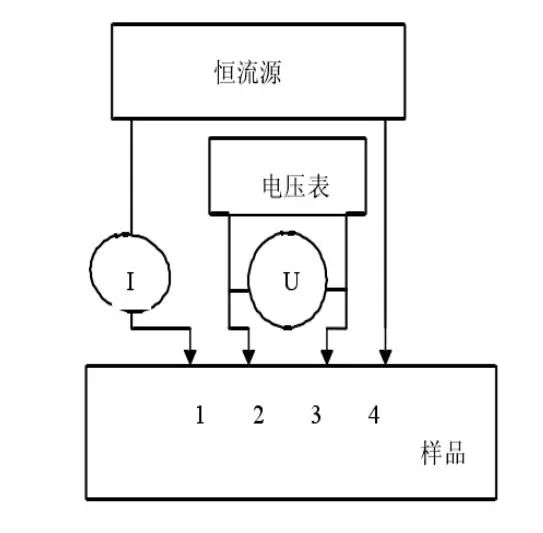

三、四探針測試原理圖

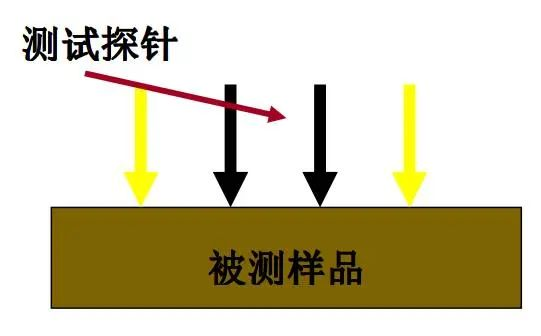

四根等距探針豎直的排成一排，同時施加適當?shù)膲毫κ蛊渑c被測樣品表面形成歐姆連接，用恒流源給兩個外探針通以小電流 I，精準電壓表測量內側兩探針間電壓 V，根據相應理論公式計算出樣品的薄膜電阻率。

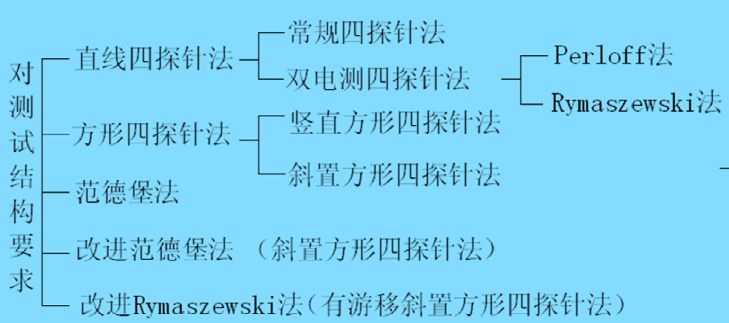

四、四探針測試方法分類

最為常用的測試方法為直線（常規）四探針法和雙電測四探針法。
