離子色譜儀可以檢測哪些離子

離子色譜儀可以檢測哪些離子？今天鑠思百檢測小編整理了相關知識，希望能幫到大家。我們先來關于離子色譜儀的原理介紹。

一、離子色譜儀介紹：

離子色譜，簡稱IC（Ion Chromatography），是分析陰離子和陽離子的一種液相色譜。

作為近20年來發展最快的技術之一，離子色譜的應用已滲透到眾多領域。應用范圍從分析水中常見陰、陽離子和有機酸，發展到分析極性化合物、氨基酸、糖、重金屬和過渡金屬及不同氧化態。^[1]作為一種有效的痕量分析手段，由于其具有簡便、高效、高靈敏度和重現好的特點，離子色譜已在許多領域代替了傳統的化學分析方法，如蒸氣鍋中痕量Fe³⁺、Fe²⁺、Na⁺、K⁺等離子分析，已經廣泛采用離子色譜法。同時，還可以分析氰化物、不同價態的鉻、二氧化硅、部分重金屬，有機酸類。對于水處理中常用的混凝劑Al和Fe的殘留濃度也能準確測定。

另外，離子色譜在環境、食品、衛生、石油開發、石油化工、高純水和水文地層方面也已得到廣泛應用^[2]。經過多年的應用發展，離子色譜已逐漸被國內外分析領域所接受，并被一些國際上有影響的機構確定為標準分析方法或推薦方法，成為了一種很有發展前途的分析工具。

作為液相色譜中的一個重要分支，離子色譜具有以下特點：

（1）快速方便：對7種常見陰離子（F^-、Cl^-、Br^-、NO^2-、NO^3-、SO4^2-、PO₄^3-）和6種常見陽離子（Li⁺、Na⁺、NH⁴⁺、K⁺、Mg²⁺、Ca²⁺）的平均分析時間已分別小于8 min。用高效快速分離柱對上述7種最重要的常見陰離子的基線分離只需3 min。

（2）靈敏度高：離子色譜分析的濃度范圍為1 μg/L至數百mg/L。采用電導檢測，直接進樣量約為25 μL，且對常見陰離子的檢出限小于10 μg/L。

（3）選擇性好：IC法分析無機和有機陰、陽離子的選擇性可通過選擇恰當?shù)姆蛛x方式、分離柱和監測方法來達到。與HPLC相比，IC中固定相對選擇性的影響較大。

（4）可同時分析多種離子化合物：與光度法、原子吸收法相比，IC的主要優點是可同時檢測樣品中的多種成分，只需很短的時間就可得到陰、陽離子以及樣品組成的全部信息。

（5）分離柱的穩定性好、容量高：與HPLC中所用的硅膠填料不同，IC柱填料的高PH值穩定性允許用強酸或強堿作淋洗液，有利于擴大應用范圍。

二、離子色譜儀基本結構：

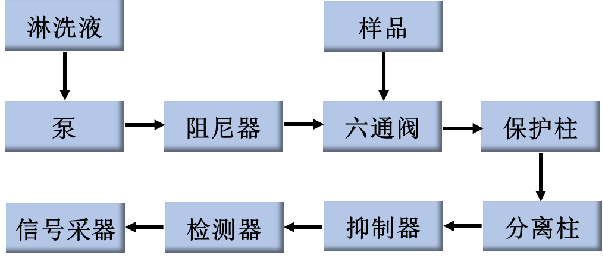

離子色譜儀主要由淋洗液系統、色譜泵系統、進樣系統、流路系統、分離系統、化學抑制系統、檢測系統和數據處理系統等組成，如圖1。

圖1 離子色譜儀的組成

（1）淋洗液系統

離子色譜儀常用的分析模式為離子交換電導檢測模式，主要用于陰離子和陽離子的分析。常用陰離子分析淋洗液有OH根體系和碳酸鹽體系等，常用陽離子分析淋洗液有甲烷磺酸體系和草酸體系等。淋洗液的一致性是保證分析重現性的基本條件。為保證同一次分析過程中淋洗液的一致性，在淋洗液系統中加裝淋洗液保護裝置，可以將進入淋洗液瓶的空氣中的有害部分吸附和過濾，如CO₂和H₂O等。

（2）色譜泵系統：

離子色譜的淋洗液為酸、堿溶液，與金屬接觸會對其產生化學腐蝕。如果選擇不銹鋼泵頭，腐蝕會導致色譜泵漏液、流量穩定性差和色譜柱壽命縮短等。離子色譜泵頭應選擇全PEEK材質（色譜柱正常使用壓力一般小于20 MPa）。色譜泵類型包括單柱塞泵和雙柱塞泵，雙柱塞泵又包括串聯雙柱塞泵和并聯雙柱塞泵。

（3）分離系統：

分離系統是離子色譜的重要部件，也是主要耗材。分離系統包括預柱、保護柱和分析柱。預柱又稱在線過濾器，PEEK材質，主要作用是保證去除顆粒雜質；保護柱與分析柱填料相同，消除樣品中可能損壞分析住填料的雜質。如果不一致，會導致死體積增大、峰擴散和分離度差等；分析柱主要功能是有效分離樣品組分。

（4）化學抑制系統：

抑制系統是離子色譜的核心部件之一，主要作用是降低背景電導和提高檢測靈敏度。抑制器的好壞關系到離子色譜的基線穩定性、重現性和靈敏度等關鍵指標，包括柱-膠抑制、離子交換膜抑制和電解自再生膜抑制等。

柱-膠抑制采用固定短柱或現場填充抑制膠進行抑制，不同的抑制柱交替使用，屬于間歇式抑制；離子交換膜抑制采用離子交換膜，利用離子濃度滲透的原理進行抑制。但需要配制硫酸再生液，系統需要配置氮?dú)饣騽?dòng)力裝置；電解自再生膜抑制則是利用電解水產生的媒介離子配合離子交換膜進行抑制，一般情況下是最佳選擇。

（5）檢測系統

離子色譜最基本和常用的檢測器是電導檢測器，其次是安培檢測器。電導檢測器包括四極電導檢測器和五極電導檢測器等，是基于極限摩爾電導率應用的檢測器，主要用于檢測無機陰陽離子、有機酸和有機胺等。

四極電導檢測器指在流路上設置四個電極，在電路設計中維持兩測量電極間電壓恒定，不受負載電阻、電極間電阻和雙電層電容變化的影響，具有電子抑制功能（陽離子檢測支持直接電導檢測模式）。五極電導檢測器則是在四極電導檢測模式中加一個接地屏蔽電極，極大提高了測量穩定性，在高背景電導下仍能獲得極低的噪聲，具有電子抑制功能（陽離子檢測支持直接電導檢測模式）。

安培檢測器分為直流安培檢測模式、脈沖安培檢測模式等，是基于測量電解電流大小為基礎的檢測器，主要用于檢測具有氧化還原特性的物質。

其中，直流安培檢測模式主要用于抗壞血酸、溴、碘、氰、酚、硫化物、亞硫酸鹽、兒茶酚胺、芳香族硝基化合物、芳香胺、尿酸和對二苯酚等物質的檢測。脈沖安培檢測模式則主要用于醇類、醛類、糖類、胺類（一、二、三元胺，包括氨基酸）、有機硫、硫醇、硫醚和硫脲等物質的檢測。

三、離子色譜儀的工作原理：

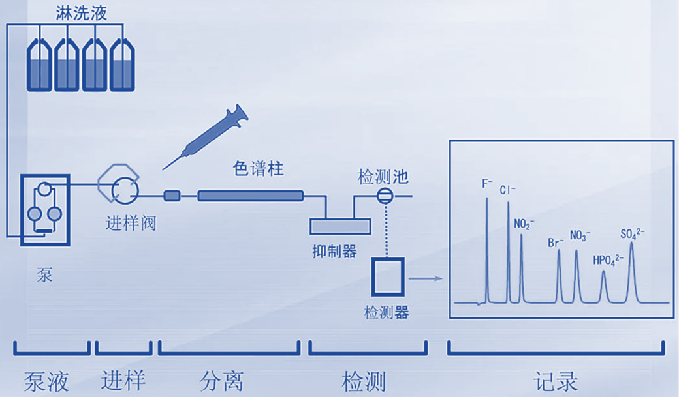

離子色譜儀的工作過程是：輸液泵將流動相以穩定的流速(或壓力)輸送至分析體系，在色譜柱之前通過進樣器將樣品導入，流動相將樣品帶入色譜柱，在色譜柱中各組分被分離，并依次隨流動相流至檢測器，抑制型離子色譜則在電導檢測器之前增加一個抑制系統，即用另一個高壓輸液泵將再生液輸送到抑制器，在抑制器中，流動相的背景電導被降低，然后將流出物導入電導檢測池，檢測到的信號送至數據系統記錄、處理或保存，如圖2所示。

圖2 典型離子色譜儀的工作流程圖

分離的原理是基于離子交換樹脂上可離解的離子與流動相中具有相同電荷的溶質離子之間進行的可逆交換和分析物溶質對交換劑親和力的差別而被分離。離子色譜主要適用于親水性陰、陽離子的分離。分離機理主要是離子交換，細分起來有3種分離方式：高效離子交換色譜（HPIC）、離子排斥色譜（HPIEC）和離子對色譜（MPIC）。

三種分離方式的柱填料的樹脂骨架基本都是苯乙烯-二乙烯基苯的共聚物，但樹脂的離子交換功能基和容量各不相同。HPIC用低容量的離子交換樹脂，HPIEC用高容量的樹脂，MPIC用不含離子交換基團的多孔樹脂。3種分離方式各基于不同分離機理。HPIC的分離機理主要是離子交換，HPIEC主要為離子排斥，而MPIC則是主要基于吸附和離子對的形成。

高效離子交換色譜：應用離子交換的原理，采用低交換容量的離子交換樹脂來分離離子，這在離子色譜中應用最廣泛，其主要填料類型為有機離子交換樹脂，以苯乙烯二乙烯苯共聚體為骨架，在苯環上引入磺酸基，形成強酸型陽離子交換樹脂，引入叔胺基而成季胺型強堿性陰離子交換樹脂，此交換樹脂具有大孔或薄殼型或多孔表面層型的物理結構，以便于快速達到交換平衡。離子交換樹脂耐酸堿可在任何pH范圍內使用，易再生處理、使用壽命長，缺點是機械強度差、易溶易脹、受有機物污染。離子交換色譜是最常用的離子色譜。

離子排斥色譜：主要根據Donnon膜排斥效應，電離組分受排斥不被保留，而弱酸則有一定保留的原理，制成離子排斥色譜主要用于分離有機酸以及無機含氧酸根，如硼酸根碳酸根和硫酸根有機酸等。它主要采用高交換容量的磺化H型陽離子交換樹脂為填料，以稀鹽酸為淋洗液。

離子對色譜：固定相為疏水型的中性填料，可用苯乙烯二乙烯苯樹脂或十八烷基硅膠(ODS)，也有用C8硅膠或CN，而流動相則由含有所謂對離子試劑和含適量有機溶劑的水溶液組成。對離子是指其電荷與待測離子相反，并能與之生成疏水性離子。對于化合物的表面活性劑離子，用于陰離子分離的對離子是烷基胺類，如十六烷基三甲烷等，用于陽離子分離的對離子是烷基磺酸類，

如己烷磺酸鈉、庚烷磺酸鈉等。對離子的非極性端親脂，極性端親水，其CH₂鍵越長則離子對化合物在固定相的保留越強。在極性流動相中，往往加入一些有機溶劑，以加快淋洗速度，此法主要用于疏水性陰離子以及金屬絡合物的分離。
