電子探針原理

一，EPMA概述

電子探針X射線顯微分析儀(Electron probe X-ray microanalyser,EPMA)的簡稱為電子探針。電子探針利用0.5 um-1 um的高能電子束激發分析試樣，通過電子束與試樣相互作用產生的特征X射線、二次電子、吸收電子、背散射電子及陰極熒光等信息來分析試樣的微區內(um范圍內)成份、形貌和化學結合狀態等特征。

二，電子探針儀器的分析特點

1.微區性、微量性:幾個立方um范圍能將微區化學成分與顯微結構對應起來。而一般化學分析、X射線熒光分析及光譜分析等，是分析樣品較大范圍內的平均化學組成，也無法與顯微結構相對應，不能對材料顯微結構與材料性能關系進行研究。

2.方便快捷:制樣簡單，分析速度快。

3.分析方式多樣化:可以連續自動進行多種方法分析，如進行樣品X射線的點、線、面分析等。自動進行數據處理和數據分析。

3.應用范圍廣:可用于各種固態物質、材料等。

4.元素分析范圍廣:一般從鈹(Be⁴)--鈾(U⁹²)。因?yàn)镠和He原子只有K層電子，不能產生特征X射線，所以無法進行電子探針成分分析。鋰(Li)雖然能產生X射線，但產生的特征 X射線波長太長，通常無法進行檢測，電子探針用大面間距的皂化膜作為衍射晶體已經可以檢測Be元素。

5.不損壞樣品:樣品分析后，可以完好保存或繼續進行其它方面的分析測試，這對于文物、古陶瓷、古硬幣及犯罪證據等稀有樣品分析尤為重要。

6.定量分析靈敏度高:相對靈敏度一般為(0.01-0.05) wt%，檢測絕對靈敏度約為10-14g，定量分析的相對誤差為(1-3)%。

7.一邊觀察一邊分析:對于顯微鏡下觀察的現象，均可進行析。

三，電子探針應用領域

廣泛應用于材料科學、礦物學、冶金學、犯罪學、生物化學、物理學、電子學和考古學等領域?qū)?strong>任何一種在真空中穩定的固體，均可以用電子探針進行成份分析和形貌觀察。

四，電子與樣品交互作用產生的信息

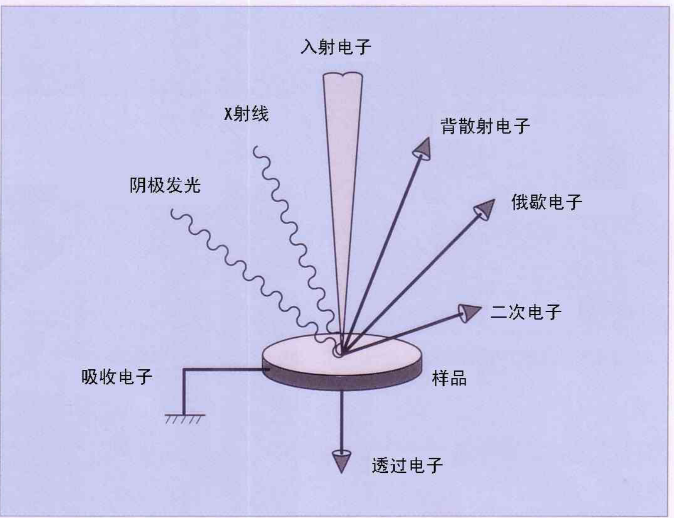

一束細聚焦的電子束轟擊試樣表面時，入射電子與試樣的原子核和核外電子將產生彈性或非彈性散射作用，并激發出反映試樣形貌、結構和組成的各種信息，有:二次電子、背散射電子、陰極發光、特征X射線、俄歇過程和俄歇電子、吸收電子、透射電子等。

五，電子探針EPMA測試樣品要求

1. 樣品狀態：粉末、薄膜、塊體均可（樣品性質穩定無毒，電子束轟擊時不能揮發、易燃易爆等；有機高分子材料與強磁粉末不可上機）。

2. 粉末樣品：

（1）表征粉末表面：至少提供20mg樣品。

（2）表征粉末內部：需要與客服溝通確認。

3. 塊體樣品：直徑≤20mm，高度≤10mm；樣品上下表面平行，待測面需打磨并機械拋光，保證樣品表面的平整度；合金或復合材料等偏析明顯的材料不需要腐蝕，部分材料如果沒有明顯偏析，可輕微腐蝕出晶界后進行測試；若存在下列情況，需要與客服溝通：待測樣品區域在樣品邊緣；樣品尺寸過大。
