圓二色光譜儀基本原理

一、什么是圓二色譜？

光學活性物質對組成平面偏振光的左旋和右旋圓偏振光的吸收系數（ε）是不相等的，εL≠εR，這會使左、右圓偏振光透過后變成橢圓偏振光，這種現象稱為圓二色性（Circular dichroism, 縮寫為CD）

根據圓二色光譜法的原理和測試要求設計制成的儀器稱為圓二色光譜儀，該儀器廣泛應用于蛋白質折疊、蛋白質構象、酶動力學、配位化合物、手性化合物等的科學研究。

利用圓二色光譜儀進行分析時，所得結果常以圓二色光譜顯示。圓二色光譜中的橫坐標是平面偏振光的波長λ，縱坐標為吸收系數之差（Δε=εL-εR）。由于εL≠εR，透射光不再是平面偏振光，而是橢圓偏振光，摩爾橢圓度[θ]與Δε的關系為：[θ]=3300Δε，因此圓二色光譜也可以摩爾橢圓度為縱坐標，以波長為橫坐標作圖。

1.1圓二色光譜儀的原理

光是橫電磁波，是一種在各個方向上振動的射線。其電場矢量與磁場矢量相互垂直，且與光波傳播方向垂直。由于產生感光作用的主要是電場矢量，一般就將電場矢量作為光波的振動矢量。光波電場矢量與傳播方向所組成的平面稱為光波的振動面。若此振動面不隨時間變化，這束光就稱為平面偏振光，其振動面即稱為偏振面，如圖1所示。

平面偏振光可分解為振幅、頻率相同，旋轉方向相反的兩圓偏振光，如圖2所示，圓偏振光的振幅保持不變，而方向周期性變化，電場矢量繞傳播方向螺旋前進。其中電矢量以順時針?lè)较蛐D(zhuǎn)的稱為右旋圓偏振光，如圖3所示，其中以逆時針?lè)较蛐D(zhuǎn)的稱為左旋圓偏振光，如圖4所示。兩束振幅、頻率相同，旋轉方向相反的偏振光也可以合成為一束平面偏振光。如果兩束偏振光的振幅不相同，則合成的將是一束橢圓偏振光。

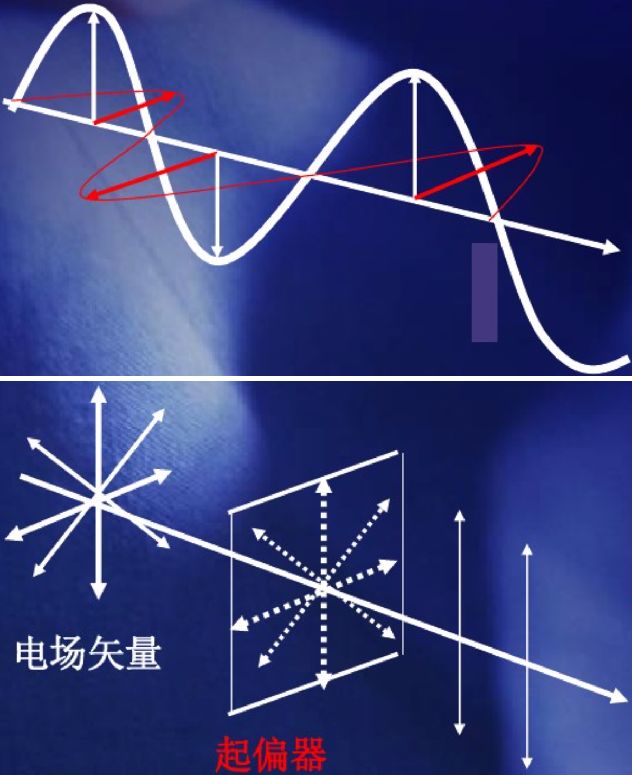

圖1 平面偏振光產生示意圖

圖2 兩圓偏振光示意圖

此外，要想好好了解圓二色光譜儀，還需懂得何為光學活性物質，即能使射入物質的平面偏振光的偏振面旋轉的物質稱為旋光性物質或光學活性物質，具有手性結構的分子才具有光學活性。

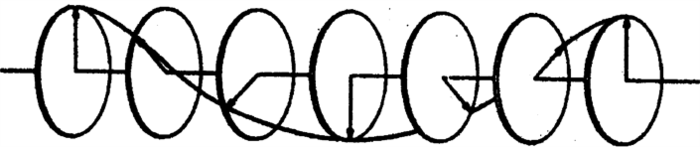

圖3 右旋圓偏振光示意圖

圖4 左旋圓偏振光示意圖

1.2 圓二色光譜儀的結構

圓二色光譜儀主要由氙燈、單色器、光電調節器、樣品池以及光電倍增管檢測器組成，其結構簡示圖如圖5所示。

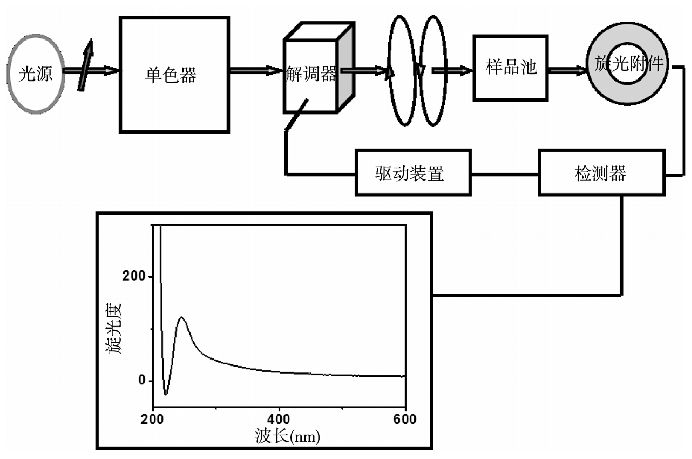

圖5 圓二色光譜儀的原理圖

該儀器采用氙燈作光源，光電倍增管作檢測器，波長范圍165～850 nm，檢測范圍為±3000 m°，具有波長可調、光通量大、靈敏度高、數據準確和信噪比高等優勢。其中旋光色散附件包含一個可旋轉的線偏振分析棱鏡，其以45°角處在樣品和檢測器之間，來切換垂直和水平光。在圓二色光譜儀的光路上裝配旋光色散附件即可進行旋光的測定，從而在手性藥物研究中不需使用兩種儀器。
