BET原理

      比表面積是指1g 固體物質(zhì)的總表面積，即物質(zhì)晶格內(nèi)部的內(nèi)表面積和晶格外部的外表面積之和。BET法的原理是物質(zhì)表面(顆粒外部和內(nèi)部通孔的表面)在低溫下發(fā)生物理吸附，目前被公認(rèn)為測(cè)量固體比表面的標(biāo)準(zhǔn)方法。BET法測(cè)定比表面是以氮?dú)鉃槲劫|(zhì)，以氦氣或氫氣作載氣，兩種氣體按一定比例混合，達(dá)到指定的相對(duì)壓力，然后流過(guò)固體物質(zhì)。當(dāng)樣品管放入液氮保溫時(shí)，樣品即對(duì)混合氣體中的氮?dú)獍l(fā)生物理吸附，而載氣則不被吸附。這時(shí)屏幕上即出現(xiàn)吸附峰。當(dāng)液氮被取走時(shí)，樣品管重新處于室溫，吸附氮?dú)饩兔摳匠鰜?lái)，在屏幕上出現(xiàn)脫附峰。最后在混合氣中注入已知體積的純氮，得到一個(gè)校正峰。根據(jù)校正峰和脫附峰的峰面積，即可算出在該相對(duì)壓力下樣品的吸附量。改變氮?dú)夂洼d氣的混合比，可以測(cè)出幾個(gè)氮的相對(duì)壓力下的吸附量，從而可根據(jù)BET公式計(jì)算比表面。BET公式∶

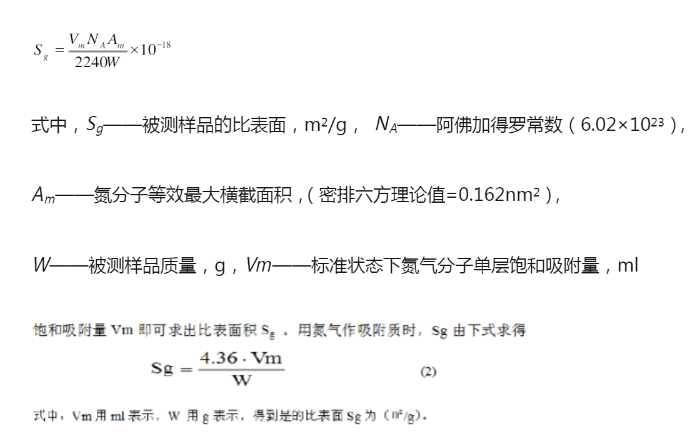

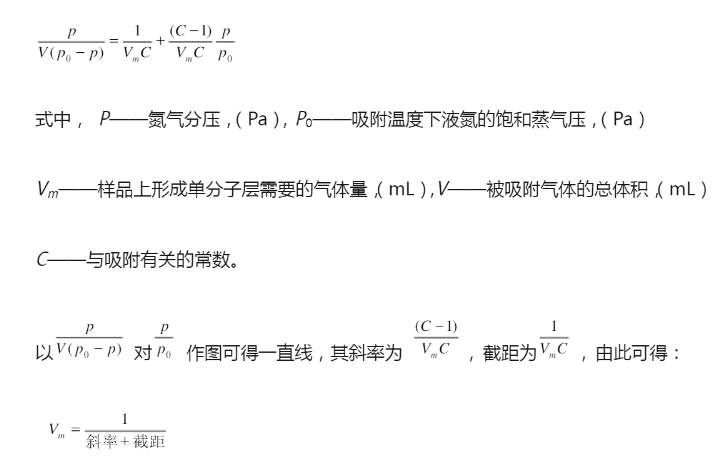

若已知每個(gè)被吸附分子的截面積，可求出被測(cè)樣品的比表面，即:

      用BET法測(cè)定比表面，最常用的吸附質(zhì)是氮?dú)?，吸附溫度在其液化點(diǎn)(- 195℃)附近。吸附溫度在氮?dú)庖夯c(diǎn)附近。低溫可以避免化學(xué)吸附。相對(duì)壓力控制在0.05~0.35之間，低于0.05時(shí)，氮分子數(shù)離多層吸附的要求太遠(yuǎn)，不易建立吸附平衡，高于0.35時(shí)，會(huì)發(fā)生毛細(xì)凝聚現(xiàn)象，喪失內(nèi)表面，妨礙多層物理吸附層數(shù)的增加，因而破壞了吸附平衡。
