xrd物相分析基本原理

什么是XRD測試?

XRD即Xray difraction的縮寫，X射線衍射，通過對材料進行X射線衍射，分析其衍射圖譜，獲得材料的成分、材料內部原子或分子的結構或形態等信息的研究手段。

XRD的基本原理

X-射線的產生是由在X-射線管(真空度10-4Pa)中有30-6OKV的加速電子流，沖擊金屬(如純Cu或Mo)靶面產生。常用的射線是MoKa射線，包括Ka1和Ka2兩種射線(強度2:1)，波長為71.073pm.

衍射，假如對于—維晶體而言。

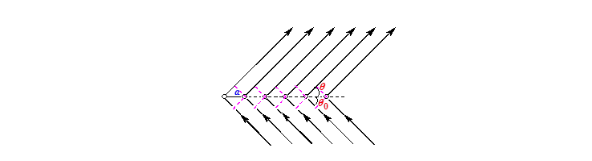

—維晶體引起的散射光程差示意圖

其中:光程差:A= acosθa0+acosθa

—束相鄰光程差A(yù)為λ/2的散射光疊加示意圖

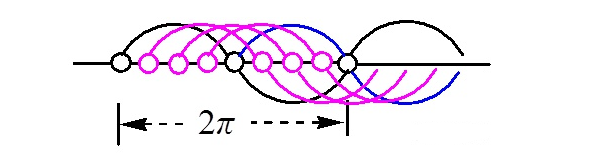

一束相鄰光程差Δ為λ/8的散射光疊加示意圖

即：acosθa0 + acosθa = hλ

這就是一維結構的衍射原理。據此可推導出適用于真實的晶體三維Laue方程：

acosθa0 + acosθa = hλ

bcosθb0 + bcosθb =kλ

ccosθc0 + ccosθc = lλ

Laue方程是產生衍射的嚴格條件，滿足就會產生衍射，形成衍射點（reflectin )， Laue方程中，λ 的系數hkl 稱做衍射指標，它們必須為整數，與晶面指標（hkl）的區別是，可以不互質。衍射點是分立、不連續的，只在某些方向出現。

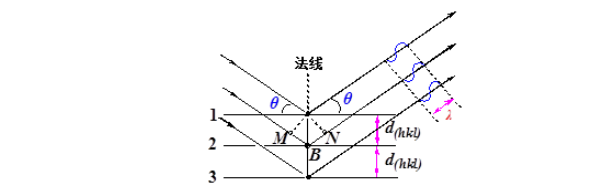

整個平面點陣族對X-射線的散射

射到兩個相鄰平面（如圖1 和2）的X-射線的光程差：

Δ = MB + NB

而 MB = NB = dsinθ

根據衍射條件得–Bragg方程：

hklsinθ = nλ

對于每一套指標為hkl、間隔為d的晶格平面，其衍射角和衍射級數n直接對應， 不同n值對應的衍射點可以看成晶面距離不同的晶面的衍射，例如，hkl晶面在n=2時的衍射和2h2k2l晶面在n=1時的衍射點等同。這樣Bragg方程可以簡化重排成下式，這樣每個衍射點可以唯一地用一個hkl來標記：

當dmin = λ/2sinθmax時，得到最大的分辨率。

MoKα射線，最大分辨率是36pm，當max等于20、22、25、30度時的分辨率分別為：104、95、84、71pm。

XRD物像分析

物相檢索也就是物相定性分析"”。它的基本原理是基于以下三條原則:(1)任何一種物相都有其特征的衍射譜(2)任何兩種物相的衍射譜不可能完全相同;(3)多相樣品的衍射峰是各物相的機械疊加。

隨著XRD標準數據庫的日益完善，XRD物相分析變得越來越簡單，目前最常見的操作方式是將樣品的XRD譜圖與標準譜圖進行對比來確定樣品的物相組成。XRD標準數據庫包括JCPDS(即PDF卡片).ICSD,CCDC等，分析XRD譜圖的軟件包括Jade，Xpert Highscore等

這里推薦使用Jade。

對于Jade軟件的一些基本概念和基本操作，有興趣的同學可以進入Jade軟件的網站主頁深入了解。在此，就不做介紹了。本文將做一些入門級別的介紹。

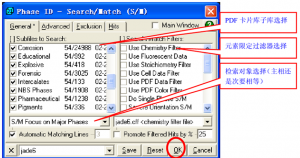

打開一個圖譜，不作任何處理，鼠標右鍵點擊"SIM按鈕，打開檢索條件設置對話框，去掉"Use chemistry filter"選項的對號，同時選擇多種PDF子庫，檢索對象選擇為主相(SIMFocus on Major Phases)再點擊"OK”按鈕，進入" SearchMatch Display"窗口。

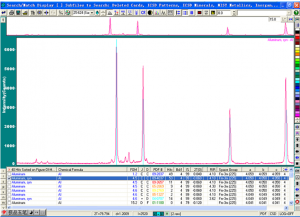

下圖所示，是Al樣品XRD譜圖在Jade軟件中的search/Match操作。

"Search/Match Display"窗口分為三塊，最上面是全譜顯示窗口，可以觀察全部PDF 卡片的衍射線與測量譜的匹配情況，中間是放大窗口，可觀察局部匹配的細節，通過右邊的按鈕可調整放大窗口的顯示范圍和放大比例，以便觀察得更加清楚。窗口的最下面是檢索列表從上至下列出最可能的10O種物相，一般按"FOM"由小到大的順序排列，F(xiàn)OM是匹配率的倒數。數值越小，表示匹配性越高。

在這個窗口中，鼠標所指的PDF卡片行顯示的標準譜線是藍色，已選定物相的標準譜線為其它顏色，會自動更換顏色，以保證當前所指物相譜線的顏色一定為藍色。在列表右邊的按鈕中，上下雙向箭頭用來調整標準線的高度，左右雙向箭頭則可調整標準線的左右位置，這個功能在固溶體合金的物相分析中很有用，因?yàn)楣倘荏w的晶胞參數與標準卡片的譜線對比總有偏移(固為固溶原子的半徑與溶質原子半徑不同，造成晶格畸變)。物相檢定完成，關閉這個窗口返回到主窗口中。

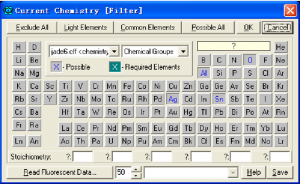

限定條件主要是限定樣品中存在的"元素'或化學成分，在Use chemistry fiter"選項前加上對號，進入到一個元素周期表對話框。將樣品中可能存在的元素全部輸入，點擊OK”，返回到前一對話框界面，此時可選擇檢索。對象為次要相或微量相( SIM Focus on Minor Phases或S/M Focus on Trace Phases)。其它下面的操作就完全相同了。

計算晶粒大小

如果樣品為退火粉末，則無應變存在，衍射線的寬化完全由晶粒比常規樣品的小而產生。這時可用謝樂方程來計算晶粒的大小。

式中Size表示晶塊尺寸，K為常數，一般取K=1，入是X射線的波長(nm)，F(xiàn)W(S)是試樣寬化(Rad)，0則是衍射角(Rad)。這個半高處的高度有個專門名詞，稱為"半高寬"，英文寫法是FWHM.

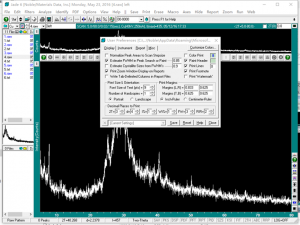

在Jade軟件中直接集成了采用半峰寬來計算樣品的晶粒尺寸這一功能，比較方便。要想使用該功能,首先必須在Edit-->Preferences-->Report里面勾上，Estimate Crystallite Size from FWHM Values.如下圖所示:

勾上之后就可以很方便的進行粒徑分析了，如下圖所示，采用Edit Toolbar中的積分按鈕，在主峰下拉取基線，會自動彈出窗口，里面包含晶粒尺寸信息。注意，這里算出來的是平均尺寸，且使用范圍為3-200 nm.
