熱分析：1903年由Tammann提出，指用固定的速率加熱或冷卻物質，然后通過測量物質物理性質(如質量、溫度、熱焓、尺寸、機械、電學、磁學)研究物質物理變化(晶型轉變、熔融、升華、吸附)和化學變化(脫水、分解、氧化、還原)的技術。我們常用到的熱分析技術有熱重法(TG)、微商熱重(DTG)、熱差分析(DTA)、差示掃描量熱法(DSC)。

熱分析的應用主要有：

1.物質成分分析：鑒別、相圖研究

2.物質或材料穩定性分析：穩定性、抗氧化性

3.反應過程研究：反應動力學、反應熱、結晶、相變

4.屬性的測定：純度、玻璃化轉變、居里點

熱失重分析(TG)：在程序控制溫度下，測量物質與溫度關系m=f(T)的一種技術，目前分為等溫?zé)嶂胤ê头堑葴責嶂胤▋煞N類型。特別注意，熱重分析法Thermogravimmetric Analysis，也有時候簡寫為T(mén)GA。

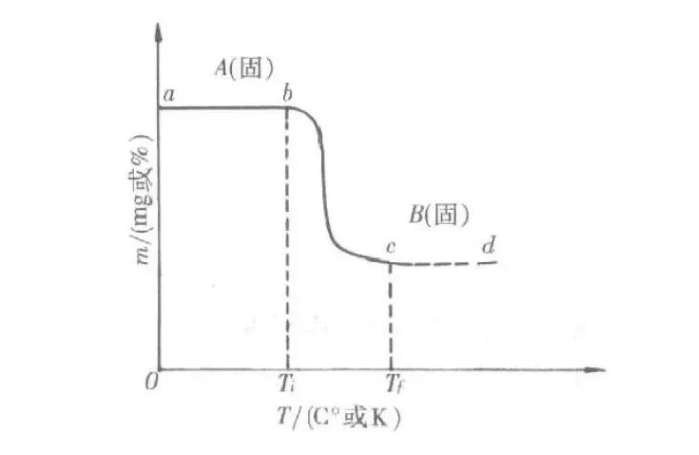

熱重曲線(TG曲線)縱坐標表示質量mg或剩余百分?jǐn)?shù)%，橫坐標一般表示溫度或者時間，對TG曲線求微分dm/dt即質量變化速率，并將其表示為縱坐標、橫坐標為溫度或者時間，則得到微商熱重(DTG)曲線

DTG曲線上出現的各種峰對應著TG曲線上各個重量變化階段，通過DTG上的峰位可以更加快速確定最大的反應速率時對應的溫度Tf，也可以輔助找出不太明顯的重量變化階段;

如果需要量化分析，對DTG峰面積進行積分可以準確計算出該變化階段樣品重量變化值。同時，對比DTG和DTA可以判斷出峰的引起原因，下圖是草酸鈣的量化計算。

100-200℃，失重量12.2%;400-500℃，失重量18.8%;600-800℃，失重量29.8%;

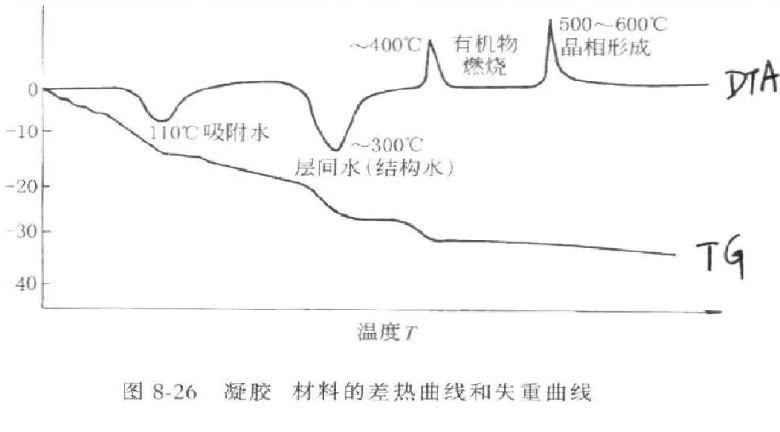

再比如下面這個，可以做簡要的推斷分析

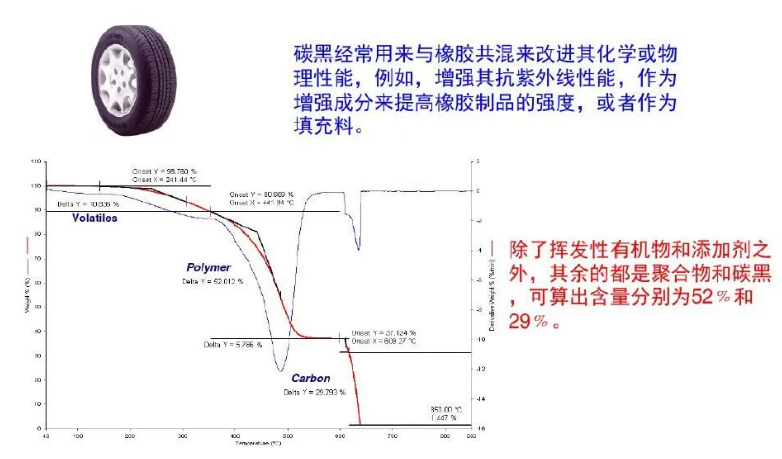

再?gòu)?fù)合材料炭黑含量計算

熱差分析(DTA)：在程序控制溫度下，測量待測物質和參比物之間的溫度差與溫度或時間的一種技術。其原理是試樣在加熱或者冷卻過程中發生如相變、熔化、沸騰、蒸發、晶格結構變化，就有吸熱或者放熱發生，若以惰性氣體為參比物，試樣和參比物之間出現的溫度差變化率曲線，則為差熱曲線或者DTA曲線。

①零線:理想狀態△T=0的線:

②基線:實際條件下試樣無熱效應時的曲線部份;

③吸熱峰: T_s<T_R ，△T<0時的曲線部份;

④放熱峰: T_s>T_R。，△T>0時的曲線部份

⑤起始溫度(T_i) :熱效應發生時曲線開始偏離基線的溫度;

⑥終止溫度(T_f) : 曲線開始回到基線的溫度;

⑦峰頂溫度(T_p):吸、放熱峰的峰形頂部的溫度，

⑧峰高:是指內插基線與峰頂之間的距離:

⑨峰面積:是指峰形與內插基線所圍面積:

⑩外推起始點:是指峰的起始邊鈄率最大處所作切線與外推基線的交點，其對應的溫度稱為外推起始溫度
(T_eo) ;根據ICTA共同試樣的測定結果，以外推起始溫度(T_eo) 最為接近熱力學平衡溫度.

應用方面：

1.研究高聚物在空氣和惰性氣體中的受熱

2.研究高聚物中單體含量對Tg的影響

3.研究共聚物結構

4.燒結進程研究

差示掃描量熱法(DSC)：在程序控制溫度下，測量輸給待測物質和參比物的能量差與溫度或時間關系的一種技術，提供物理、化學變化過程中有關吸熱、放熱、熱熔變化等定量或定性信息，全稱Differential Scanning Calorimeter，可分為功率補償型和熱流型兩種。

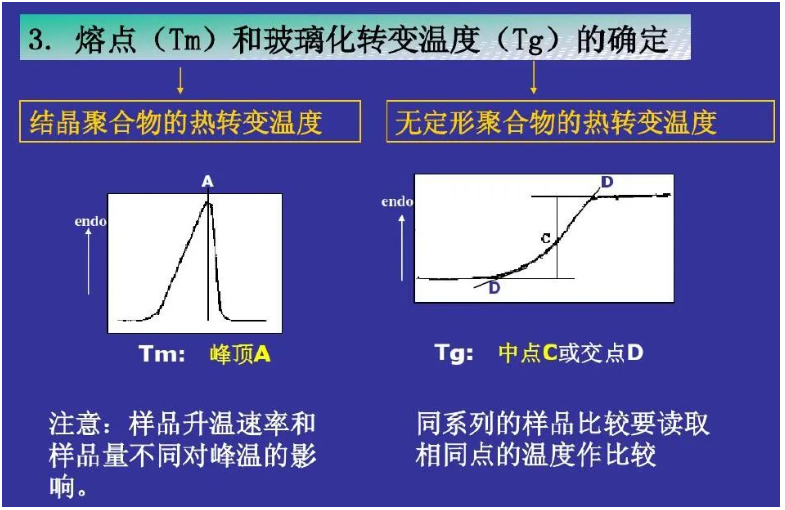

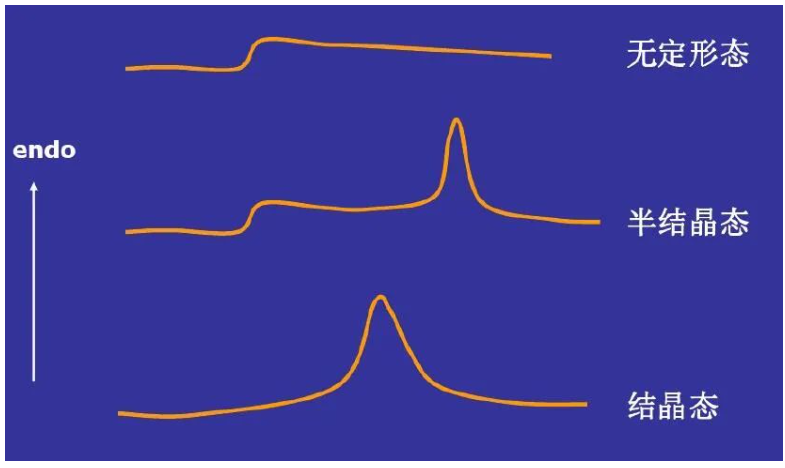

很容易發現，DTA和DSC在功能上基本相同，但DSC是在DTA基礎上發展起來的，DSC比DTA應用廣泛度更占優勢。針對不同聚合物，DTA有利于定性分析去測定Tg和Tm以及材料的熱穩定性等;DSC利于定量測定比熱△H、分解、結晶等過程;在溫度范圍方面，DTA高溫爐可達到1500℃以上，在高溫礦物、冶金方面有優勢。

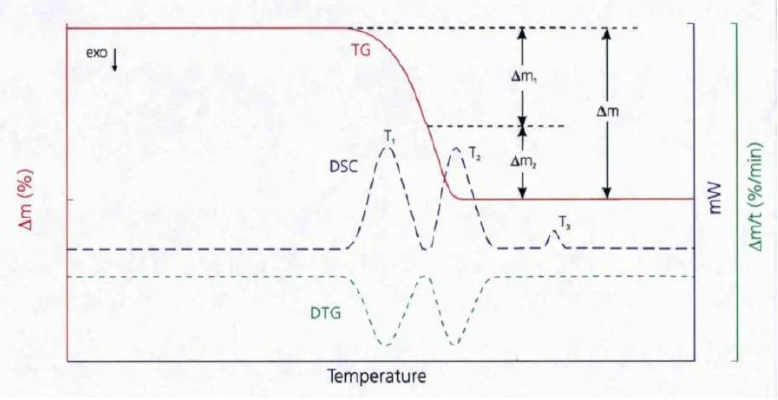

一般DSC以樣品吸熱和放熱速率為縱坐標，以溫度或時間為橫坐標，從下圖可以看出，相比DTG，DSC可以提供更多的材料信息。
