差示掃描量熱儀（DSC）的工作原理、結晶度計算

熱分析是在程序控制溫度下，測量物質的物理性質與溫度之間關系的一類技術，主要用于研究物理變化（晶型轉變、熔融、升華和吸附等）和化學變化（脫水、分解、氧化和還原等）。熱分析不僅提供熱力學參數，而且還可給出有一定參考價值的動力學數據。因此，熱分析在材料的研究和選擇、在熱力學和動力學的理論研究上都是很重要的分析手段。

當物質的物理性質發生變化（例如結晶、熔融或晶型轉變等），或者起化學變化時，往往伴隨著熱力學性質如熱焓、比熱、導熱系數的變化。DSC就是通過測定其熱力學性質的變化來表征物理或化學變化過程的。它是在程序控制溫度條件下，測量輸入給樣品與參比物的功率差與溫度關系的一種熱分析方法。實驗過程中記錄的信息是保持樣品和參比樣的溫度相同時，兩者的熱量之差，因此DSC得到的曲線橫軸為溫度(時間)，縱軸為熱量差。

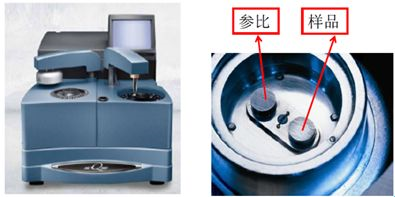

圖1 TA公司Q系列DSC儀

熱差分析（DTA）可以獲得與DSC相似的信息，但其測量本質并不相同。DTA記錄的是在加熱和冷卻過程中，待測物質因相變引起的熱熔變化導致的與參比物質溫度差別的變化，其縱坐標為溫差。

與DTA相比，DSC不僅可測定相變溫度等溫度特征點，其曲線上的放熱峰和吸收峰面積還可分別對應到相變所釋放/吸收的熱量。而DTA曲線的放熱峰和吸收峰則無確定的物理含義，只有在使用合適的參比物時，其峰面積才有可能被轉換成熱量。此外，因?yàn)镈SC在實驗過程中，參比物質和待測物質始終保持溫度相等，所以兩者之間沒有熱傳遞，在定量計算時精度比較高?；谏鲜鲈?，目前DTA幾乎完全被DSC所取代。

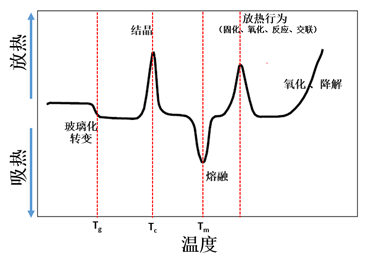

圖2 典型的DSC圖

從DSC圖中，我們獲得的材料的玻璃化轉變(T_g)、熔融和結晶(T_m，T_c)，交聯固化、比熱、氧化穩定性、相變/反應動力學等信息。

? 玻璃化轉變（Glass Transition Temperature）

玻璃化轉變溫度是指非晶態聚合物或部分結晶聚合物中非晶相發生玻璃態向高彈態的轉變溫度，以T_g表示。T_g在DSC曲線上顯示為“臺階”（如圖2），通常而言檢測時設定的升溫速率越快，現象越靈敏。

? 熔融（Melt）及結晶（Crystallization）

熔融溫度是指升溫時，材料由固體晶體向液體無定型態轉變的溫度。在DSC圖中表現為吸熱峰。利用熔融峰可以進行聚合物結晶度、純度、晶型等研究。

結晶溫度是指熔融的無定型材料在降溫過程中轉變?yōu)榫w材料的溫度，表現為放熱峰。需要說明的是，部分材料在升溫過程中也可能出現結晶峰，這個過程叫做冷結晶。結晶峰可以用于降溫結晶或等溫結晶的研究。

? DSC在聚合物研究中的應用

DSC法可以用來測定聚合物的結晶速度、結晶度以及結晶熔點和熔融熱等，它還被用于研究各種因素對玻璃化轉變與結晶-熔融轉變的影響；研究高聚物的熱氧化、熱降解和熱交聯；研究多相體系的相容性等。

結晶度的計算是DSC最重要的應用之一。利用DSC結晶度時必須保證：

● 樣品必須為純物質，不能為共聚物或填充體系；

● 必須知道材料為100%晶體結構的熔融焓（ΔH_lit）；

對于標準樣品：

● 結晶度=100%×ΔH_m/ΔH_lit

對于有冷結晶現象的樣品：

● 結晶度=100%×（ΔH_m-ΔH_c）/ΔH_lit

PS：對于添加誘導劑(例如：氧化鋅、石墨烯和碳纖維等)的樣品：

● 結晶度=100%×ΔH_m/（（1-w）ΔH_lit）

利用DSC計算材料結晶度的關鍵在于找到真實的熱容基線。

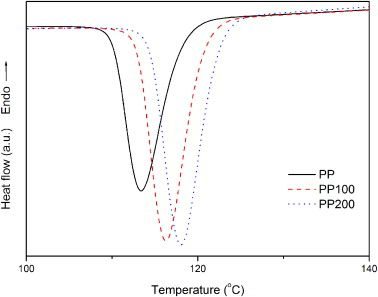

圖3 不同ZnO添加量下PP/ZnO涂層的DSC降溫曲線

(純PP、含100和200 mg ZnO的PP/ZnO涂層)

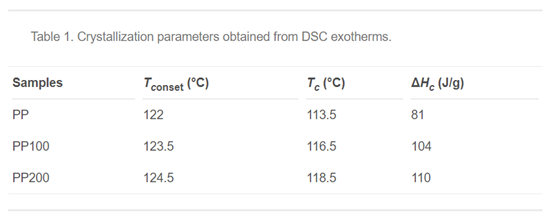

實例分析：Appl. Surf. Sci., 2014, 293, 116-123. 通過DSC研究高分子復合材料的結晶行為，圖3為PP和添加了不同含量的PP/ZnO涂層的結晶曲線。由圖可知，不同ZnO添加量的PP/ZnO的起始結晶溫度和結晶峰溫度兩者都依次上升，說明ZnO的添加能提高PP的結晶溫度。這是因?yàn)?/span>ZnO發揮了異相成核劑的作用，提高了復合材料的結晶度，表現為結晶溫度的提高。由表1可知，隨著ZnO添加量的增加，復合涂層的ΔH_C值由81 J/g增加到110 J/g，說明加入ZnO后有助于提高PP的結晶速率，這都與ZnO的異相成核有關。而且，這種行為已被歸因于納米粒子的作用，作為異質核，導致更高水平的成核和結晶速率。

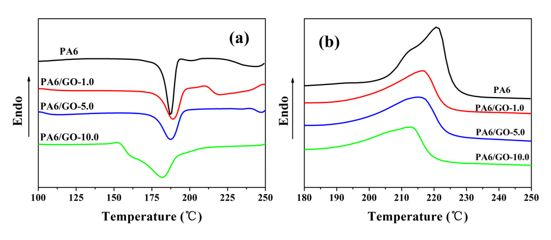

圖4 不同GO添加量下PA6/GO復合材料的DSC曲線：(a) 降溫曲線, (b) 升溫曲線

實例分析：陳菁菁. 基于原位聚合制備聚酰胺6/石墨烯復合材料及其導熱性能研究[D]. 西南交通大學, 2016. 將氧化石墨烯(GO)添加至尼龍-6(PA6)中，測定其結晶行為，結果如圖4所示。從圖4(a)中可以看到，所有試樣均表現為單一的放熱峰，說明GO的加入并沒有改變PA6的晶型。在加入GO后，PA6/GO復合材料的結晶峰呈向高溫方向移動趨勢，而起始結晶溫度幾乎沒變，這說明加入的GO有一定的異相成核作用，能使PA6在更高的溫度下結晶。而從圖4(b)所示的升溫熔融曲線則可以看到，GO的添加對PA6的熔融行為有很大的影響，隨著GO含量的增加熔融峰的位置(熔融溫度)也出現了向低溫方向移動的趨勢。這是由于GO與PA6間存在的相互作用，使得聚合物分子鏈的運動受到了約束，結晶生長受限得到的晶粒尺寸變小，晶片片層較薄。

調制DSC是TA公司今年來開發的一種DSC新模式，在包含所有標準DSC優點的同時還可以增加檢測微弱轉變靈敏度、提高分辨率、分離重疊的熱效應、精確計算初始結晶度、直接測量比熱等優勢。唯一的劣勢在于其測試時間較長（常用升溫速率為2 °C/min）。調制DSC對原本恒定的升溫速率進行正弦擾動，從而將DSC熱流中的動力學項和熱容項區分開。

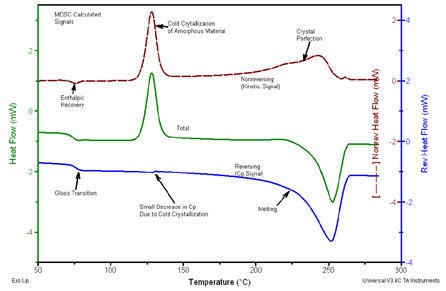

例如圖5中的DSC中250 °C的熔融峰（綠線），在經過調制DSC分離后可以看到，其本質是材料熔融峰（藍線）和結晶完善放熱峰（紅色）的疊加，這可能會影響到對材料結構的分析。

圖5 調制DSC分離重疊的熱效應

圖引自TA公司的報告：“熱分析技術在材料領域應用的典型案例分享”
