原子力顯微鏡AFM的數據處理

二維碼

發表時間：2023-08-05 15:30作者：鑠思百檢測

AFM的數據處理

所有數據均無法直接雙擊打開，需從軟件導入：

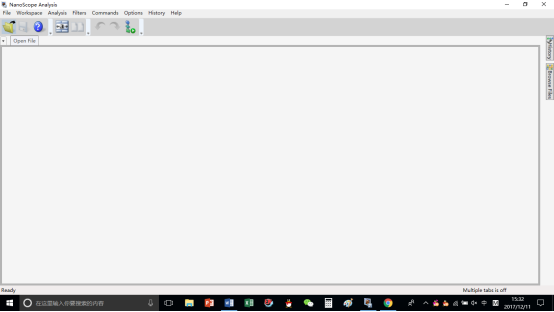

1、如圖打開文件夾，雙擊導入數據

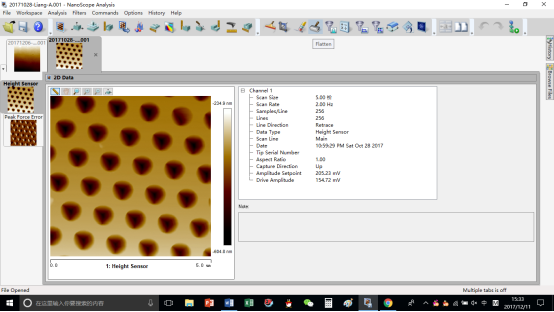

2、點擊

，然后execute，進行平滑圖形

3、點擊，然后export導出圖片

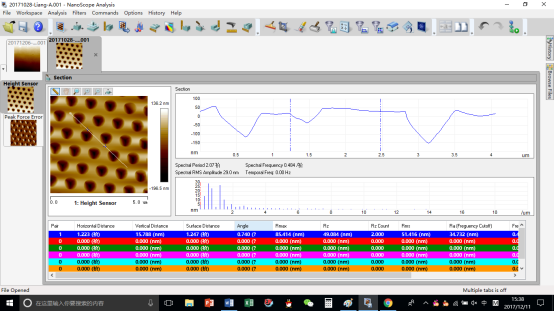

4、高度分析：點擊，然后用鼠標在圖中劃線

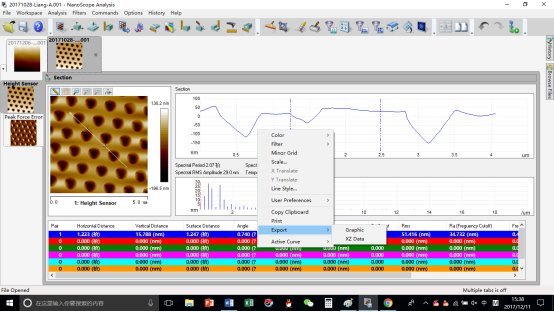

右鍵即可導出圖形或XZ數據

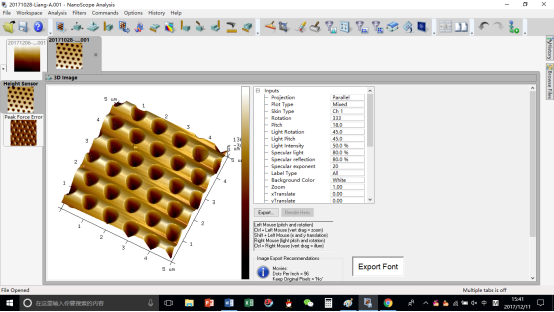

5、3D圖形。點擊

，然后export，即可獲得3D圖形

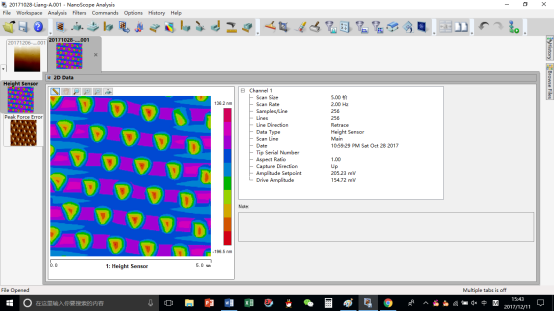

6、改變圖形顏色。雙擊

色彩坐標尺，上下滑動即可改變色彩

7、粗超度。點擊

，然后execute, 即可計算粗超度。（注意，普通計算機內存不夠，會死機，盡量用好點的臺式機）

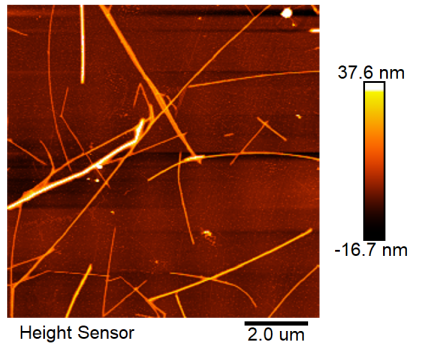

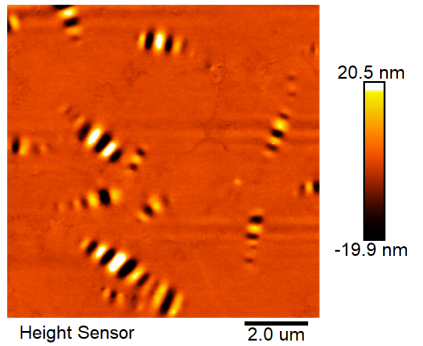

一些效果圖：

8、調整水平高度（調平）點擊這個圖標

，然后

ADD這個選項選擇 on。

OK，就是則樣子，你學會了嗎

常見小知識

1、相圖可以區分金屬晶體不同相嗎？

相圖是形貌圖的一種其他形式，若樣品不同相間的形貌差異較大，可以通過相圖區分。

2、AFM可以測樣品結構嗎？

AFM是對樣品表面形貌的測試，表征不了樣品結構。

3、QNM模式測得得模量是絕對值（直接根據力位移斜率計算）還是相對值（相對于標準物的相對值）呢？

有絕對法和相對法測。但不管哪種方法測，都存在，且無絕對正確的數值，只是校準得好，參數優化得好的話相對更精準。相對法是用已知模量的標準樣品校準（彈性模量和根號下有效接觸半徑）的比值，絕對法就直接校準探針和樣品的有效接觸半徑。

4、tapping模式和接觸模式有什么區別呀？

接觸模式中，針尖與樣品始終保持輕微接觸，以恒力進行掃描，不適合掃描生物大分子、低彈性模量樣品及容易移動和變形的樣品；tapping是輕敲模式，是微懸臂在其共振頻率附近作受迫振動，又稱為間歇接觸模式，可以避免針尖粘附到樣品上，且在掃描過程中對樣品幾乎沒有損壞。
