鑠思百檢測DETECTION
OF TECHNICAL SOUSEPAD
DETECTION OF TECHNICAL SOUSEPAD
拉曼激光波長如何選擇 二維碼

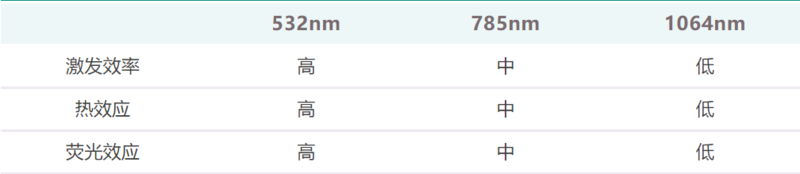

發(fā)表時間：2024-03-30 17:39作者：鑠思百檢測 拉曼光譜是一種應(yīng)用范圍廣泛的分析手段，在環(huán)境、安檢、檢驗檢疫、地質(zhì)、物理、化學(xué)等領(lǐng)域都有應(yīng)用。在選擇拉曼光譜儀時，首要考慮的問題之一便是激光波長。任何材料的拉曼特征和特定的峰位都與材料獨特的化學(xué)結(jié)構(gòu)有關(guān)，但與激光波長無關(guān)。那么市面上廣泛使用的532nm、785nm和1064nm有什么區(qū)別呢？ 我們來總體看一下三種波長的重要性能區(qū)別
首先一個區(qū)別是激發(fā)效率。拉曼散射效率與λ4成反比，其中λ為激光波長。  根據(jù)上述關(guān)系，我們可以得知532nm拉曼強度是785nm拉曼強度的4.7倍，是1064nm拉曼強度的16倍。這意味著其他條件保持不變的情況下，若想獲得同樣質(zhì)量的光譜，波長越長則所需測量時間越長。

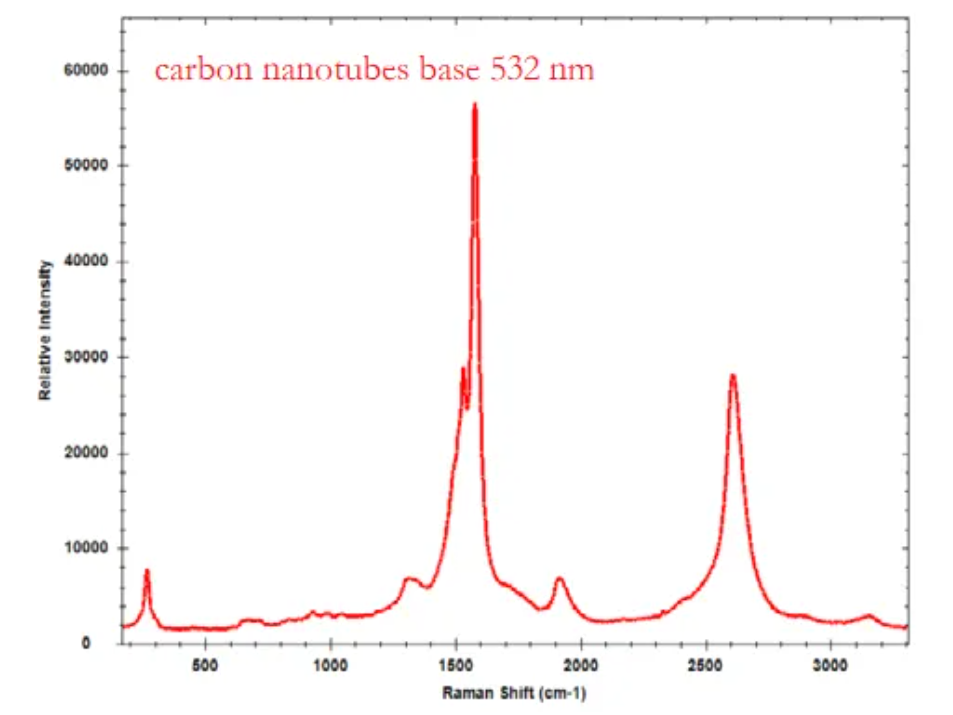

532nm激發(fā)波長提供了良好的靈敏度，短時間即可獲得有效圖譜，通常用于碳納米管分析，也適用于金屬氧化物或礦物和無機材料。另外，532nm波長儀器可覆蓋65cm-1到4000cm-1整個光譜范圍，這有利于一些較高拉曼位移區(qū)域中的應(yīng)用，比如在2800cm-1至3700cm-1之間出現(xiàn)的-NH和-OH官能團。

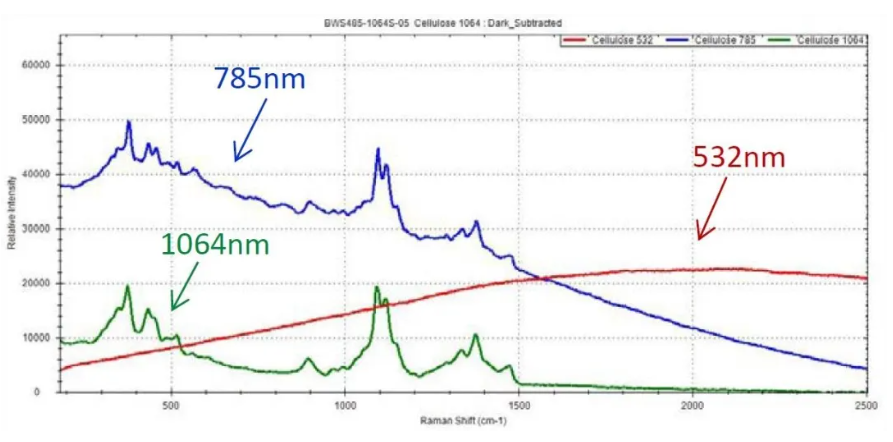

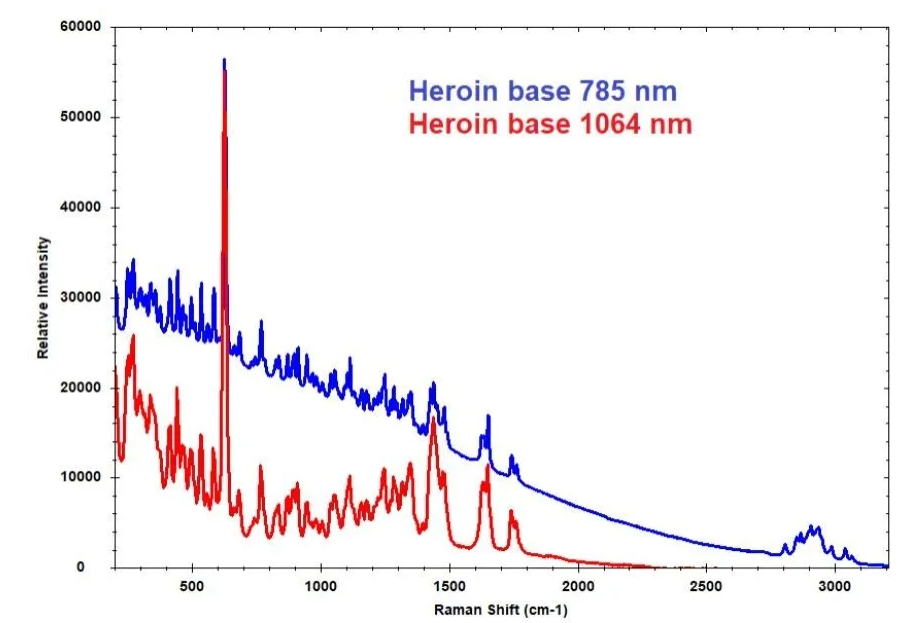

785nm激發(fā)波長是目前最流行和最常見的，因為它對90％以上的拉曼活性材料都可以起到有效作用，并且受到的熒光干擾小。根據(jù)樣品和拉曼信號的強度，單次掃描采集時間短。在三個標(biāo)準(zhǔn)波長之間，785nm激發(fā)波長可以很好的平衡熒光效應(yīng)和光譜分辨率，這使得785nm成為最受歡迎的選擇。 在使用785nm和1064nm激發(fā)光掃描的海洛因堿光譜中，由于分辨率更高，785nm光譜可以顯示更多細節(jié)。但由于熒光效應(yīng)，基線出現(xiàn)傾斜。  在大多數(shù)情況下，選擇1064nm激發(fā)波長可以最大程度地減少熒光效應(yīng)。 再比如，使用三種波長測量纖維素時，使用785nm和1064nm可以收集到良好的光譜，其中1064nm的熒光效應(yīng)最低。當(dāng)使用532nm測量時，由于熒光效應(yīng)太大，則無法對纖維素進行測量。
綜上所述，我們得出： 532nm激光提供更高的能量來轟擊樣品結(jié)構(gòu)，從而產(chǎn)生更強的熒光，使其非常適用于無機材料； |
