壓汞儀與BET測試的不同對比 二維碼

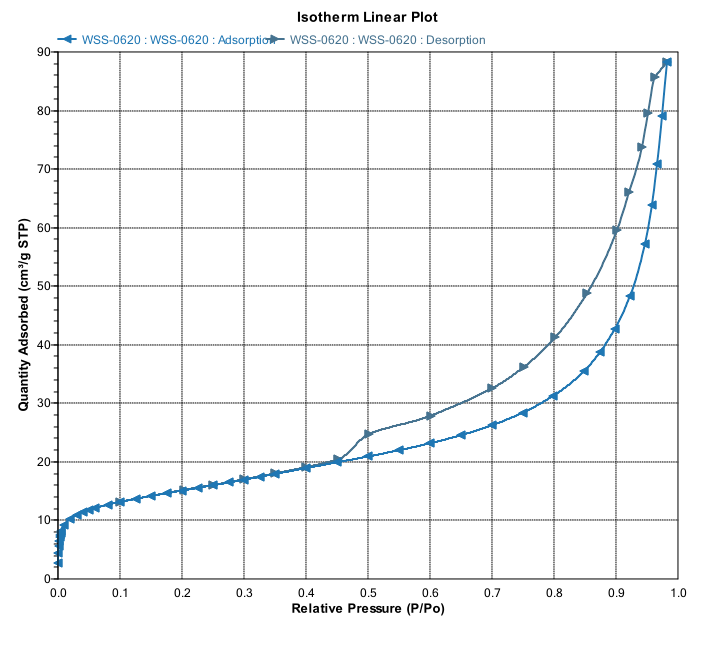

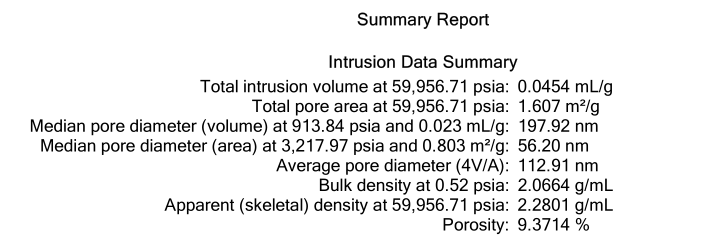

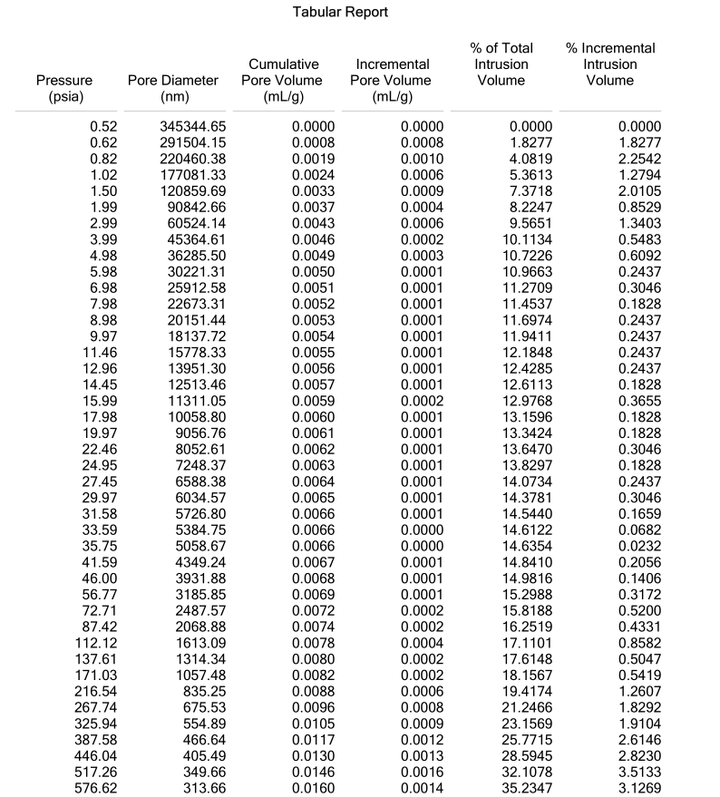

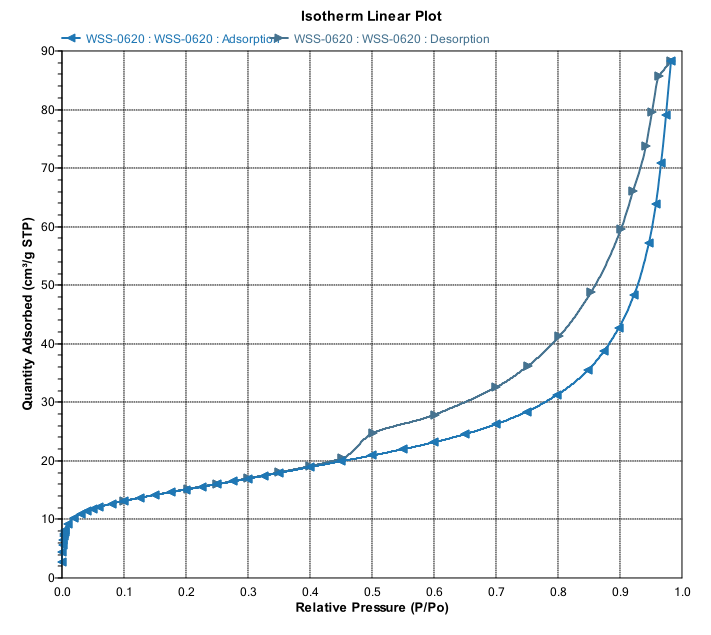

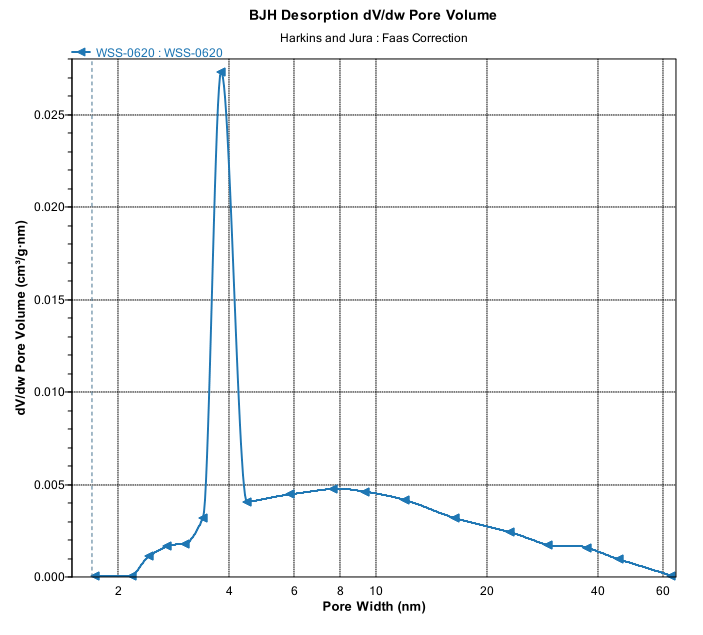

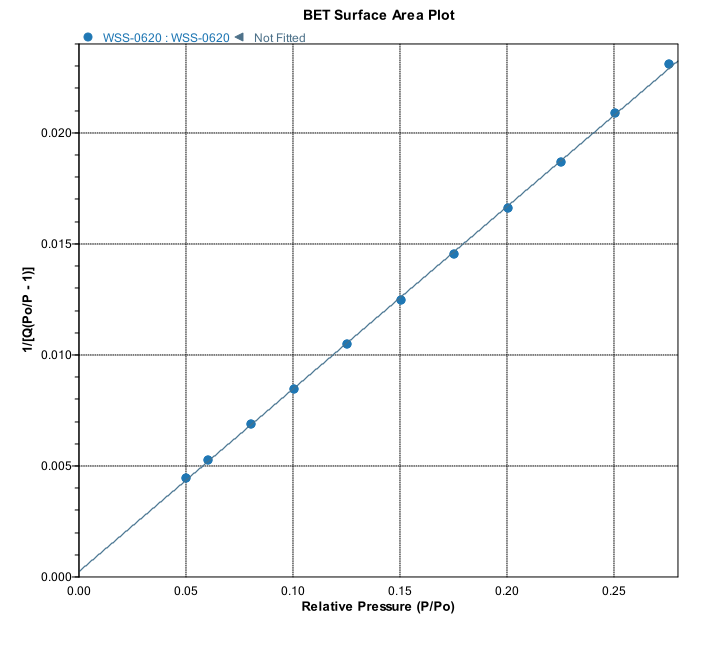

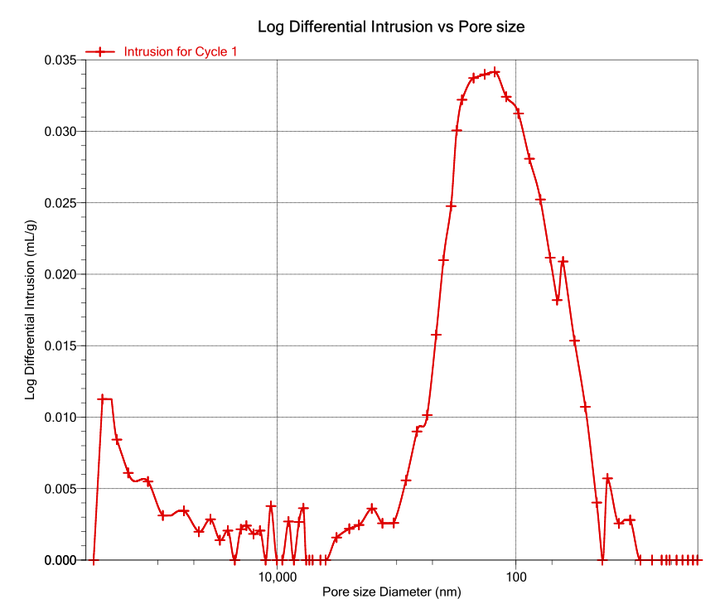

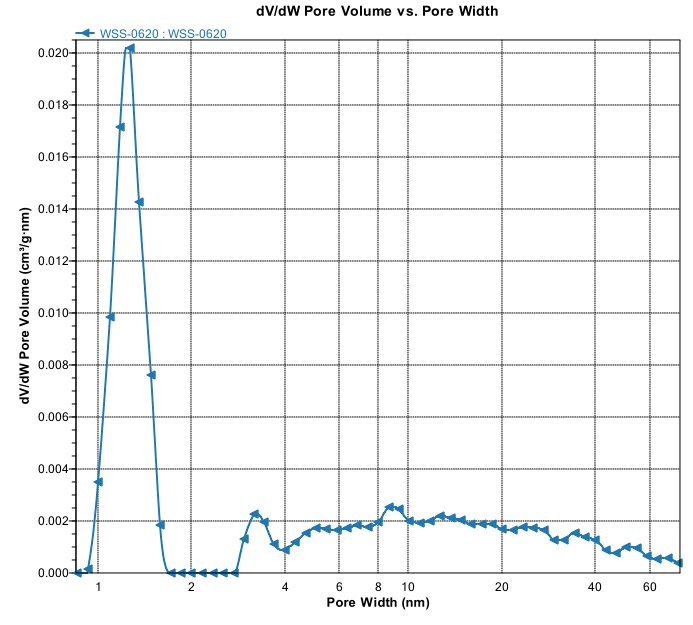

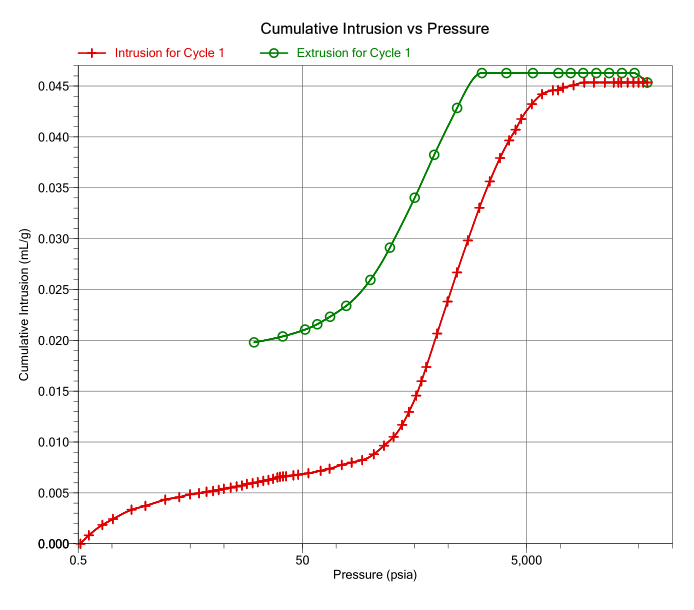

發表時間：2024-04-05 15:40作者：鑠思百檢測來源：鑠思百檢測 壓汞儀 通過加壓使汞進入固體中，進入固體孔中的孔體積增量所需的能量等于外力所做的功，即等于處于相同熱力學條件下的汞-固界面下的表面自由能。采用圓柱孔模型，根據壓力與電容的變化關系計算孔體積及比表面積。 比表面及孔徑分析儀 工作過程（就吸附過程而言）是在計算機控制下，按照設定的壓力值逐步往測試系統中通入氮氣，樣品在液氮溫度下吸附氮氣的過程。根據BET理論計算比表面積，運用BJH，DH,HK等分析介孔，微孔的孔徑分布和總孔體積，及孔隙率。 壓汞：孔隙率、孔容積、孔徑分布、總孔表面積、平均孔徑、滲透率、大孔孔徑分布 BET：比表面積、吸附脫附曲線、微孔/介孔孔徑分布曲線、孔容積、平均孔徑  壓汞和BET的樣品應用范圍 壓汞： 1、塊體類：氣凝膠、3D打印器件、水泥、混凝土、木塊兒、介孔分子篩顆粒等 2、薄膜類：電極材料、催化劑涂層、高分子薄膜、靜電紡絲薄膜等 3、粉末類：煤粉、催化劑粉末等 BET： 1.粉末類：MOF/COF，粘土，氣凝膠，分子篩，石墨烯、淀粉等； 2.不規則固體類：生物炭，碳布，纖維，活性炭，薄膜，介孔硅等。 壓汞和BET的樣品要求 壓汞： ①足夠的量：常規塊狀如巖石、混凝土、木塊兒等提供堆積體積1cm3以上樣品量。特殊樣品，比如電極片、玻璃涂片等，在保持樣品結構不破壞的情況下，提供1cm長寬多片，也可以提供大片由我們來進行處理。 ②干燥溫度：默認60℃真空干燥，水泥、混凝土干燥溫度不得超過100℃，避免晶格水溢出，導致原礦物晶格被破壞。 ③塊體樣品規格：如果研究天然裂縫結構，塊體樣品尺寸不宜制備太小，用鋒利器件敲成1-8mm顆粒若干。 BET： ①足夠的量：樣品重量×比表面積≥10且不低于50mg。 ②吸附氣體：選擇合適得吸附氣體； ③脫氣溫度：可選范圍為室溫-300度；要求樣品在脫氣溫度下不分解不揮發相變，脫氣溫度需要低于樣品熔點得二分之一； ④脫氣時間 ⑤測試溫度：比表面積以及孔徑分析類一般為吸附氣體得液化溫度，吸附性能需要自行提供。 壓汞和BET的結果案例 壓汞： ①結果指標匯總  ②進汞退汞曲線  橫坐標表示孔徑（壓力逐漸增大，可壓入孔徑越來越小） 縱坐標表示壓力增大過程的累計進汞體積。 紅色線是進汞曲線，綠色線是退汞曲線，退汞不能完全退出來。 此圖可以看出樣品的主體孔結構信息。 ③孔徑分布曲線  橫坐標表示孔徑，縱坐標表示對應孔徑的孔體積量， 此圖表示對應材料孔徑的孔體積量分布曲線 ④不同孔徑區間孔體積占比分析  第一列：測試壓力 第二列：測試壓力對應的最小壓入孔徑 第三列：累積進汞體積 第四列：壓力增加增加的汞體積 第五列：以壓入的汞占總進汞量（總孔體積）的百分比 第六列：由上一個壓力點到下一個壓力點進汞體積（總孔體積）占總進汞體積百分比 因此，可以計算不同孔徑范圍的孔體積百分比。 BET： ①比表面積數據：BET Surface Area: 52.8497 m2/g  ②介孔全分析：BET Surface Area: 52.8497 m2/g；Single point adsorption total pore volume of pores less than 108.6478 nm diameter at p/p° = 0.988214004: 0.136931 cm3/g；Adsorption average pore diameter (4V/A by BET): 10.3638 nm  ③微孔全分析：BET Surface Area: 704.3630 m2/g；Single point adsorption total pore volume of pores less than 178.7383 nm diameter at p/p° = 0.989163805: 0.377999 cm3/g；Adsorption average pore diameter (4V/A by BET): 2.1466 nm  ④吸附性能：
吸附性能
吸附性能

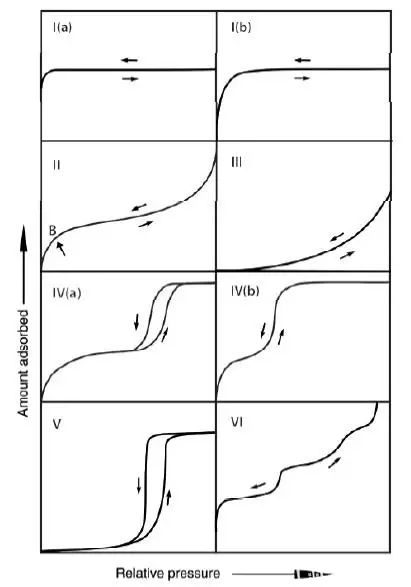

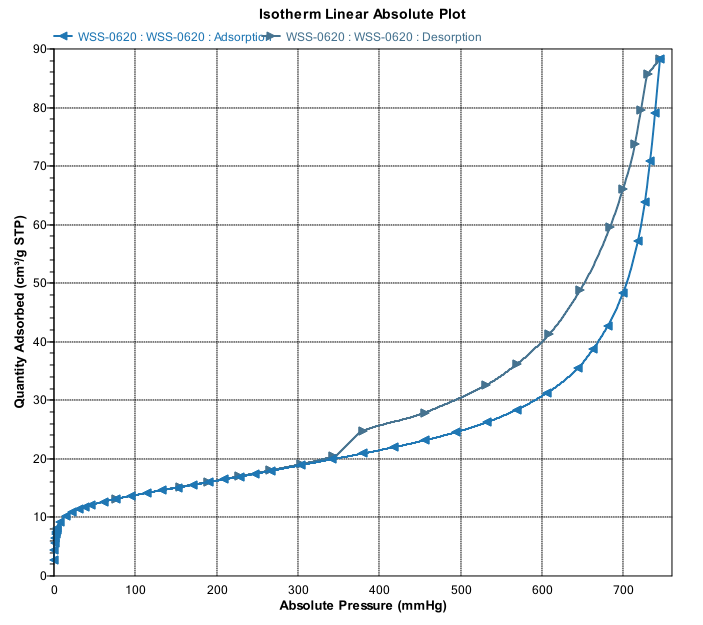

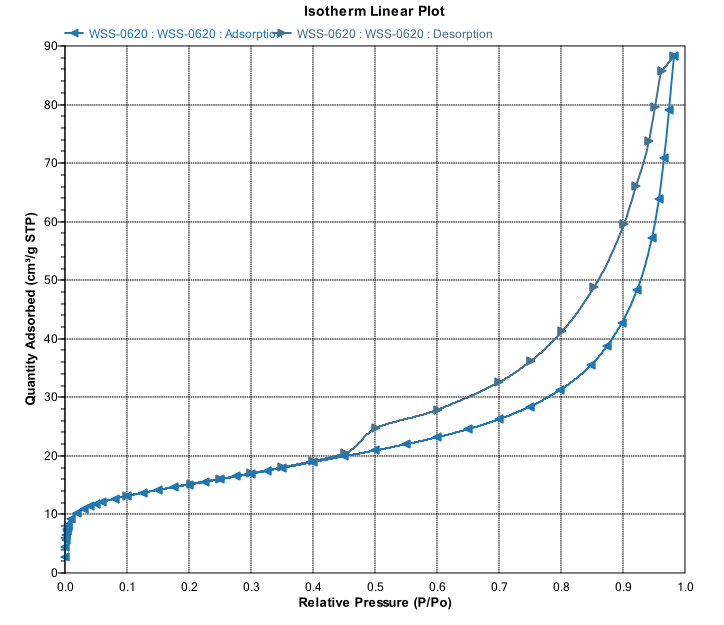

⑤吸附等溫線類型以及回滯環類型：在1985年，IUPAC建議物理吸附等溫線分為六種類型。然而，經過30年的發展，各種新的特征類型等溫線已經出現，并證明了與其密切相關的特定孔結構。所以，于2015年，IUPAC更新了原有的分類。新規范的主要變化是I類、IV類吸附等溫線增加了亞分類，用孔寬代替了孔徑。所提出的新的物理吸附等溫線分類如下圖：

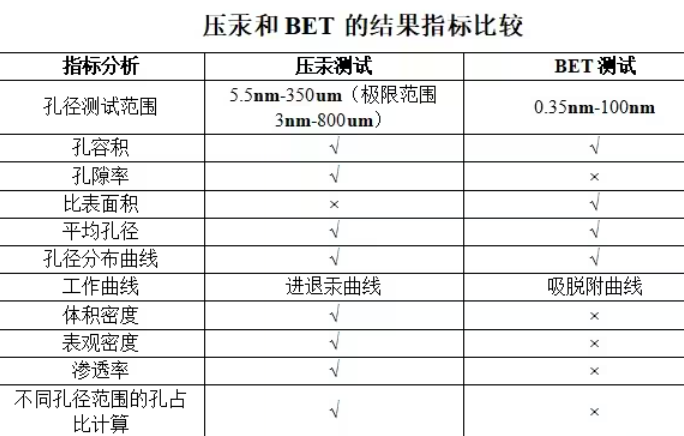

壓汞和BET究竟有什么區別？ BET吸附主要關注介孔和微孔，一般關注50nm以下的；壓汞測試則主要關注上百納米及以上的孔徑 |
