核磁共振一維圖怎么分析？

核磁數據需要有專門的處理軟件，鑠思百檢測小編整理出目前使用比較廣泛的核磁數據處理軟件：

• Topspin 目前有提供學術免費版本，只需要使用學校郵箱注冊賬號，就可以下載軟件安裝在自己的電腦上。具體安裝教程可以參考Topspin安裝說明和布魯克微信文檔-Topspin下載指南，我們建議大家在上課之前下載安裝好該軟件。

• MNOVA 該軟件具有較好的出圖效果，可以繪制更加漂亮的譜圖，并且操作簡單和功能更多；但是沒有免費版本，有30天的試用版本。

• NMRIUM 這是一個線上網頁處理軟件，是開源的，可以很方便處理Bruker的數據。如果只是處理簡單的譜圖，可以利用這個網站處理和出圖。

TopSpin軟件簡介

TopSpin?是布魯克核磁共振儀配套的核磁數據分析軟件，擁有核磁數據分析以及核磁圖譜的采集和處理功能，可應用于絕對定量、結構闡述、非均勻采樣以及處理。布魯克的TopSpin?有著非常直觀的界面，同時也是NMR數據分析和NMR譜采集與處理的行業標準。

最新版本的TopSpin 4.0及以上版本軟件，具有全新的、更友好的圖形用戶界面，可以輕松訪問大量的實驗庫，包括標準的布魯克脈沖序列和用戶建立的實驗庫。通過圖形操作界面，用戶可以通過簡單的拖拽以建立并組織自己的定制實驗庫，還提供多種實驗設置和優化選項，實現基于腳本的參數調整，使復雜實驗的設置變得簡單高效。

當然你也可以用其他軟件nmrwiki這里面也列出相關核磁處理軟件，還有wikipedia.org列出一些常用的核磁處理軟件，以及比較他們的版本、費用情況。以下后數據處理，我們是按照 Topspin 4.0 的Windows版本進行講解，主要是幫助大家了解一維核磁譜圖的基本處理方法。

1 譜圖打開和窗口介紹

1.1 Topspin窗口介紹

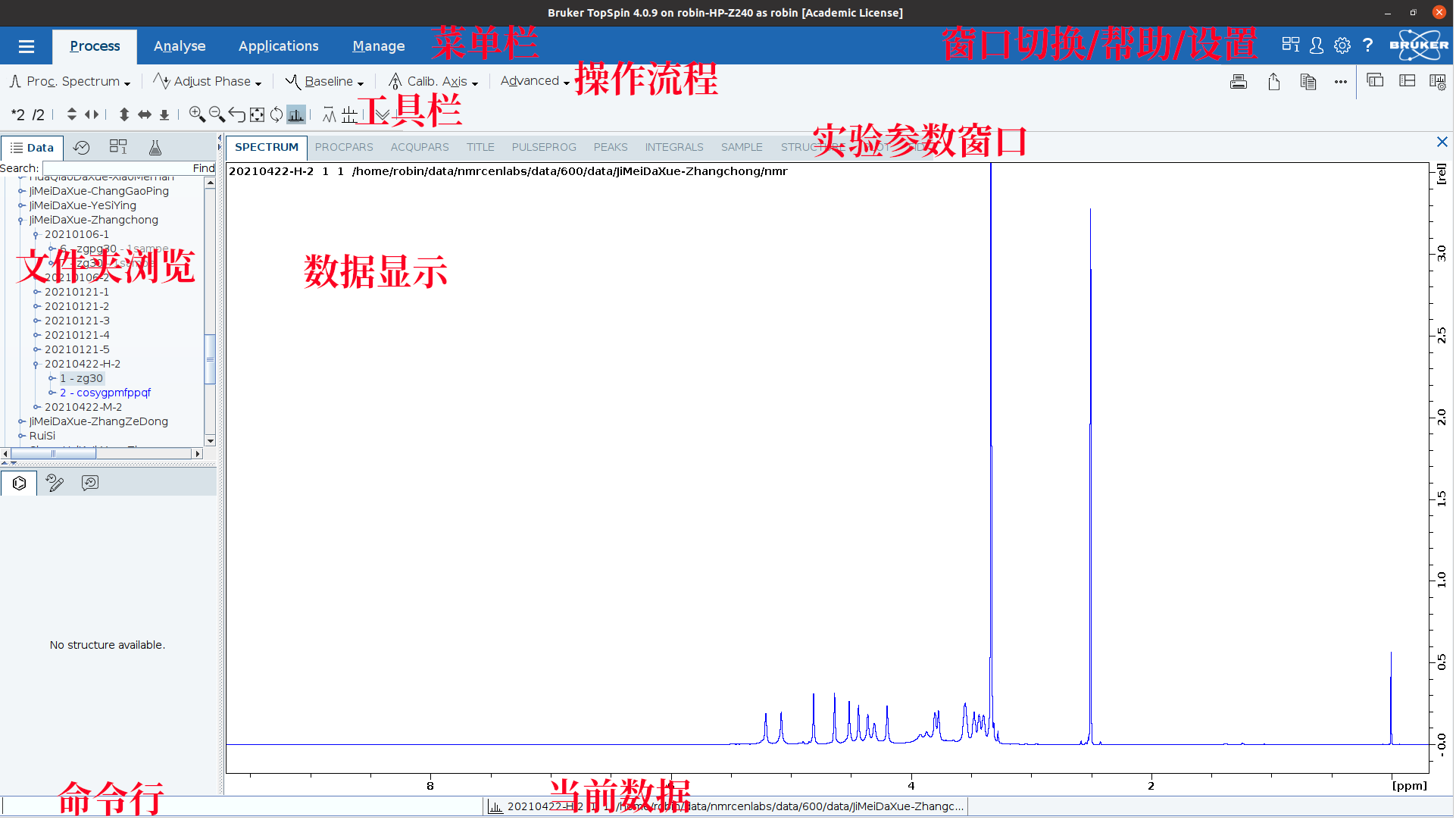

底下這個窗口是TopSpin 4打開的窗口界面，大家可以首先熟悉一下，用得比較多的數據顯示窗口和文件夾瀏覽窗口。如果你不喜歡命令行的話，可以用到操作流程里面的處理命令還有工具欄的使用。窗口的右上方有個？，里面有Bruker提供的操作說明書，包括核磁數據采集實驗設置說明和處理資料。

1.2 打開核磁數據

注意不要把核磁數據放在有中文字符的文件夾路徑下

當你打開TopSpin以后，你可以直接拖拽你的核磁數據到“數據顯示”窗口，正?？梢灾苯语@示出你的核磁數據。如果報錯的話，請確認你拖拽的文件夾里面是不是直接就是實驗數據內容，或者文件夾名字有中文字符。當然你也可以通過“文件夾瀏覽”進行操作，導入你路徑（如果你有好多核磁數據，推薦你建一個專門的文件夾，底下假設為850文件）。

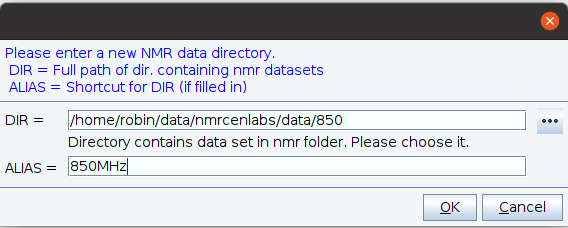

• 在“文件夾瀏覽”的空白處點擊鼠標右擊，選擇“Add New Data Dir...”



• 打開你實驗數據防止的文件夾上級文件位置，然后點擊確定就會在“文件夾瀏覽”這個地方出現新的文件夾路徑

• 點擊左側邊的+符號，可以展開文件夾內部的數據列表，你可以展開到實驗數據編號（通常是“1”，“2”這樣子），然后再次展開會看到數據處理編號（通常只有“1”）

• 打開實驗數據可以通過雙擊這個處理號或者直接鼠標把這個處理號拖拽到“數據顯示”窗口

• 如果你想顯示在新的“數據顯示”窗口，可以在處理號這邊右擊然后選擇“Display in New Window”

• 當然你如果喜歡用命令行的話，可以使用 re 來讀取同一個數據集里面的不同實驗編號

1.3 工具欄的操作按鈕

在“工具欄”里面有很多譜圖操作的按鈕，你可以通過來實現更多的工具按鈕。當然上面這樣子默認已經夠用了。這些按鈕包括數據強度的縮放，還有譜寬范圍的縮放，譜圖平移等等。

• 強度的縮放，可以用通過鼠標滾輪實現；

• 顯示全譜寬度；

• 多張譜圖疊加顯示

2 1D 核磁數據處理

2.1 傅里葉變換

拿到數據第一步就是做傅里葉變換，把數據從時域（FID）轉化為頻域。如果是命令行處理的話 efp，這個命令是包括了窗函數，你可以通過 lb 來修改窗函數參數，如果增加LB會是得譜圖噪音降低，但是會變寬譜峰導致分辨率下降。如果你不希望加入窗函數，可以直接用 ft。還有傅里葉變換處理核磁數據我們一般都會填充零，所以首先確認一下 si 的點數是不是和 td 一樣，因?yàn)楹舜艛?shù)據是復數，所以 SI 等于 TD/2 是代表沒有零填充，而一般我們會用到2倍甚至更高的采集點數來處理。傅里葉變換中零填充好處就是增加分辨率。

一鍵自動處理 Process->Proc. Spectrum->Compute Spectrum from raw data (proc1d y)

• 點擊菜單欄里面的“Process”

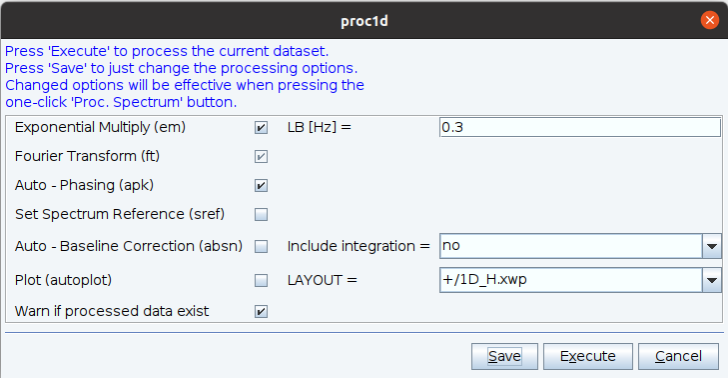

• 點擊處理流程中“Proc. Spectrum”，選擇“Configure Standard Processing”設置處理參數。






• lb 參數設置（氫譜0.3 Hz，碳譜1Hz）

• 是否做自動調整相位，化學位移定標（sref）還有扣基線

• "Save"，保持設置

• “Execute”，直接執行

2.2 相位調整

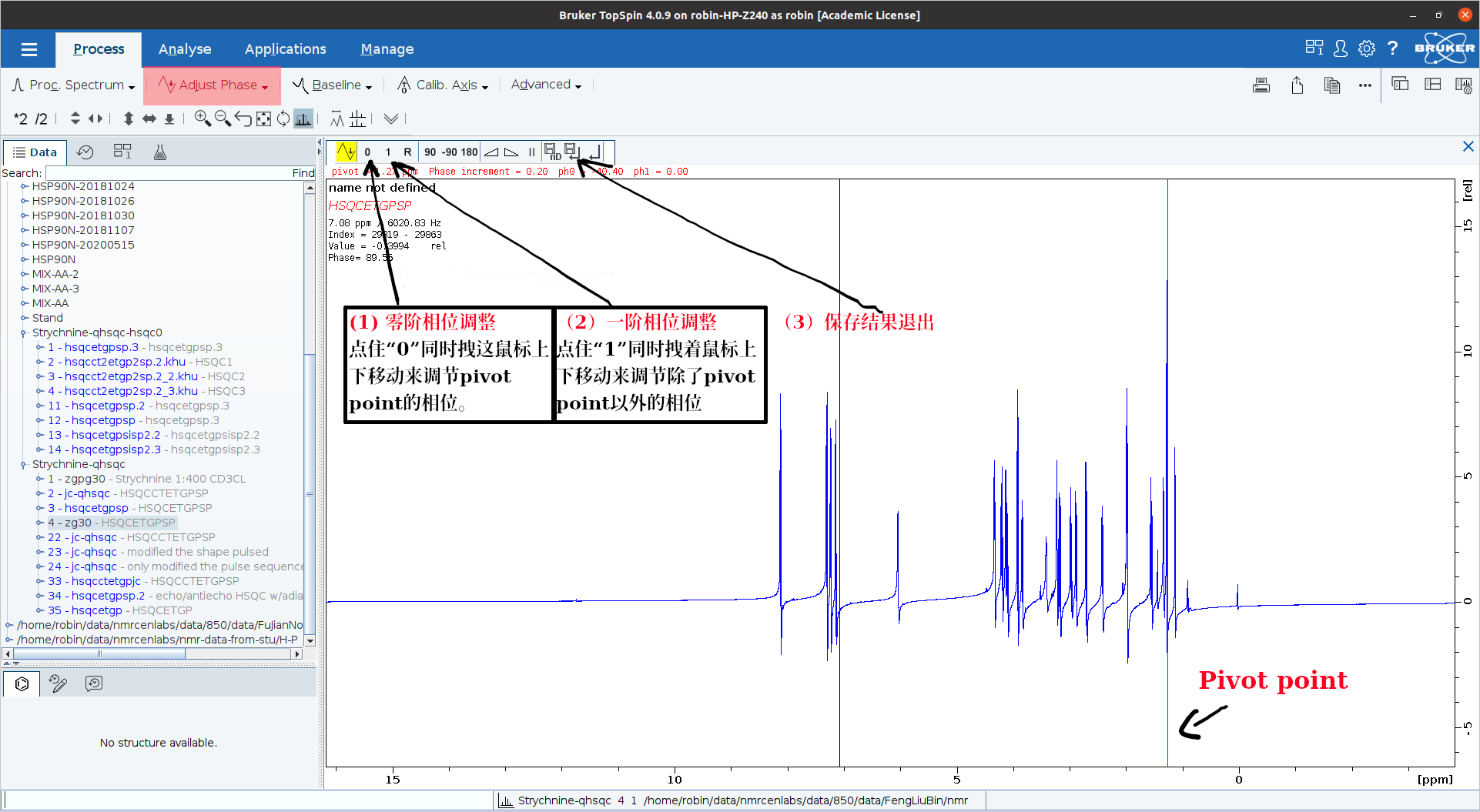

如果你使用的是一鍵自動處理，那么譜圖已經經過自動相位調整了。對于絕大部分的例子，自動相位調整就能夠滿足要求。但是有時候自動相位調整沒有辦法達到要求的時候，就需要手動相位調整，點擊處理流程中的“Adjust Phase”。默認情況下以當前窗口中最高峰為參考位置，這個位置會被用紅豎直線標示為“pivot point”。具體手動調整相位的操作可以查看以下圖示說明。

其他補充說明：

• 你可以修改Pivot point的位置，鼠標移動到你需要選擇的譜峰位置，然后右擊，選擇“Set Pivot Point”

• R：重置零階和一階

• ：增加或者降低鼠標調節相位時的靈敏度

自動相位調整還可以使用命令行 apk，它會自動調整零階和一階相位。

2.3 扣基線

自動扣基線命令 absn 我覺得已經可以滿足于絕大部分的譜圖要求。

2.4 化學位移定標

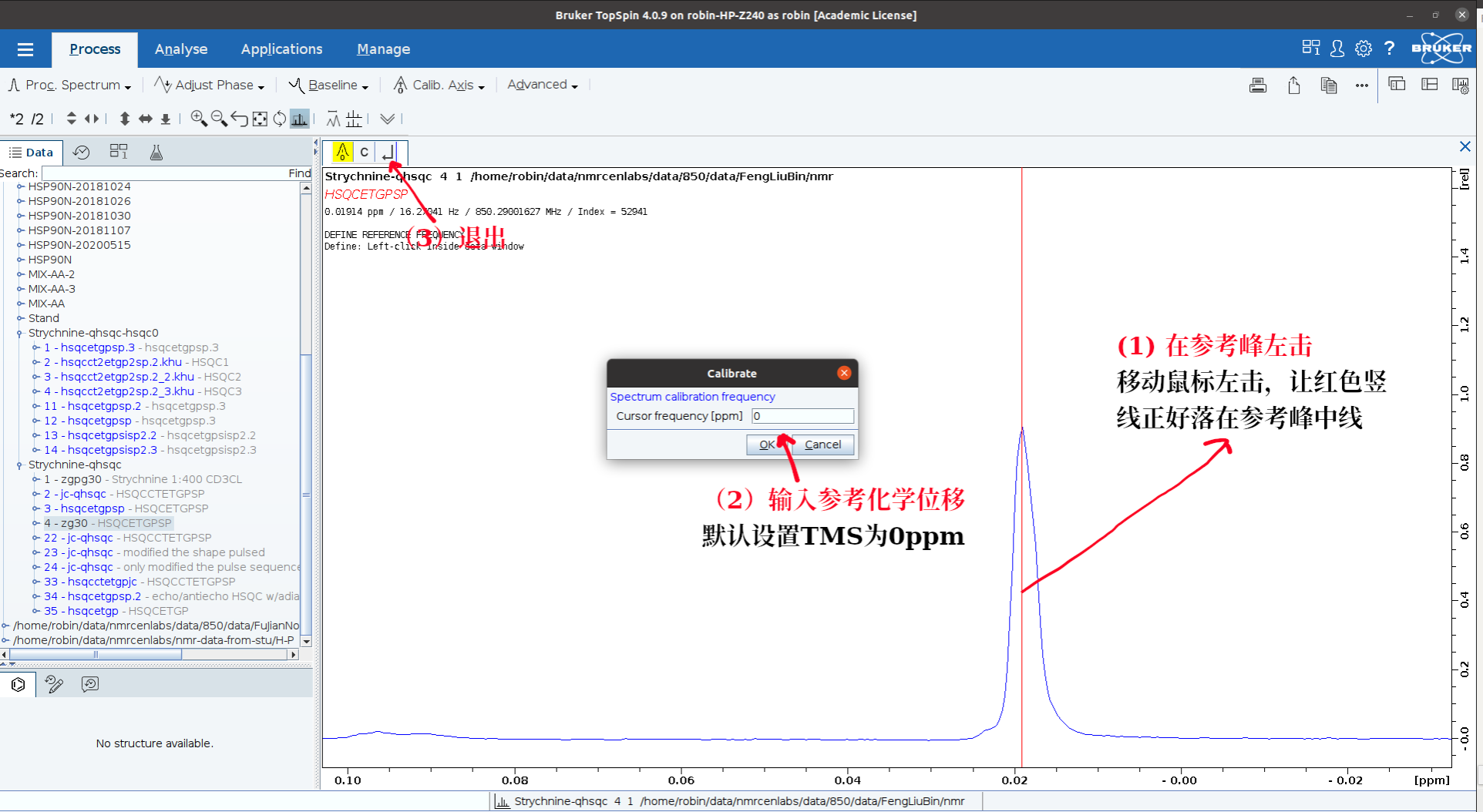

對于有機溶劑的核磁譜圖，一般會添加化學位移指示劑TMS，所以我們處理譜圖的時候習慣把TMS設定為0ppm。你可以自動定標 sref，如果需要手動定標的話，按照如下圖所示操作也可以。

正常譜圖采集的時候是鎖場到氘代試劑，Bruker已經利用氘代試劑的化學位移計算絕對化學位移，所以實驗數據給出的化學位移正常是準確的。

3 1D 核磁數據分析

3.1 尋峰

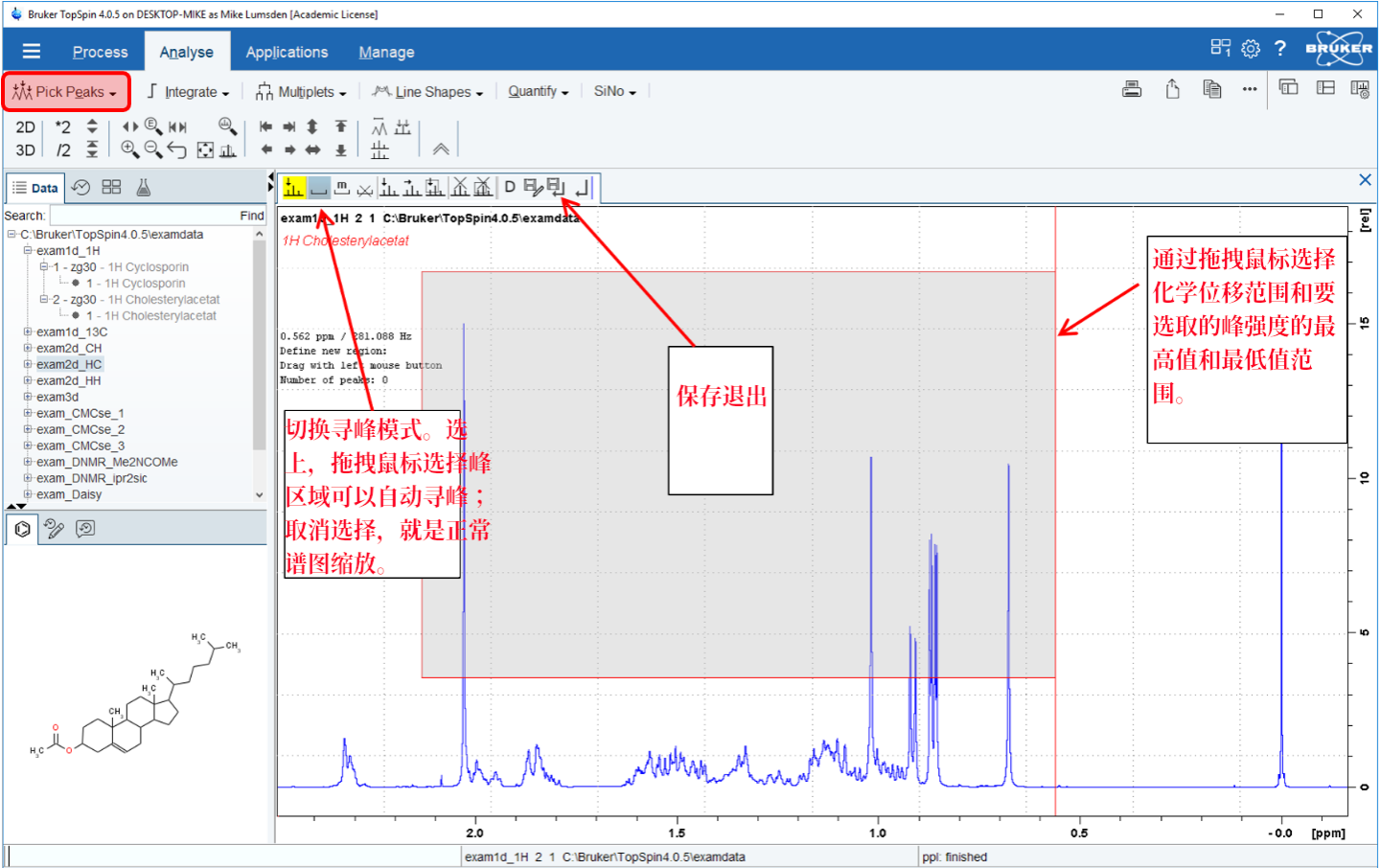

通過選擇“菜單欄”中的“Analyse”，然后在操作流程中選擇“Pick Peaks”，或者直接在命令行中輸入 .pp ，這樣子可以進入手動尋峰。

自動尋峰

• 命令 ppf   （全譜尋峰）和 pps（顯示譜尋峰） 可以自動尋峰標注。

• 在“PEAKS”里面可以看到所有標注出來的峰，以及峰強度，半高寬等信息。

3.2 手動積分

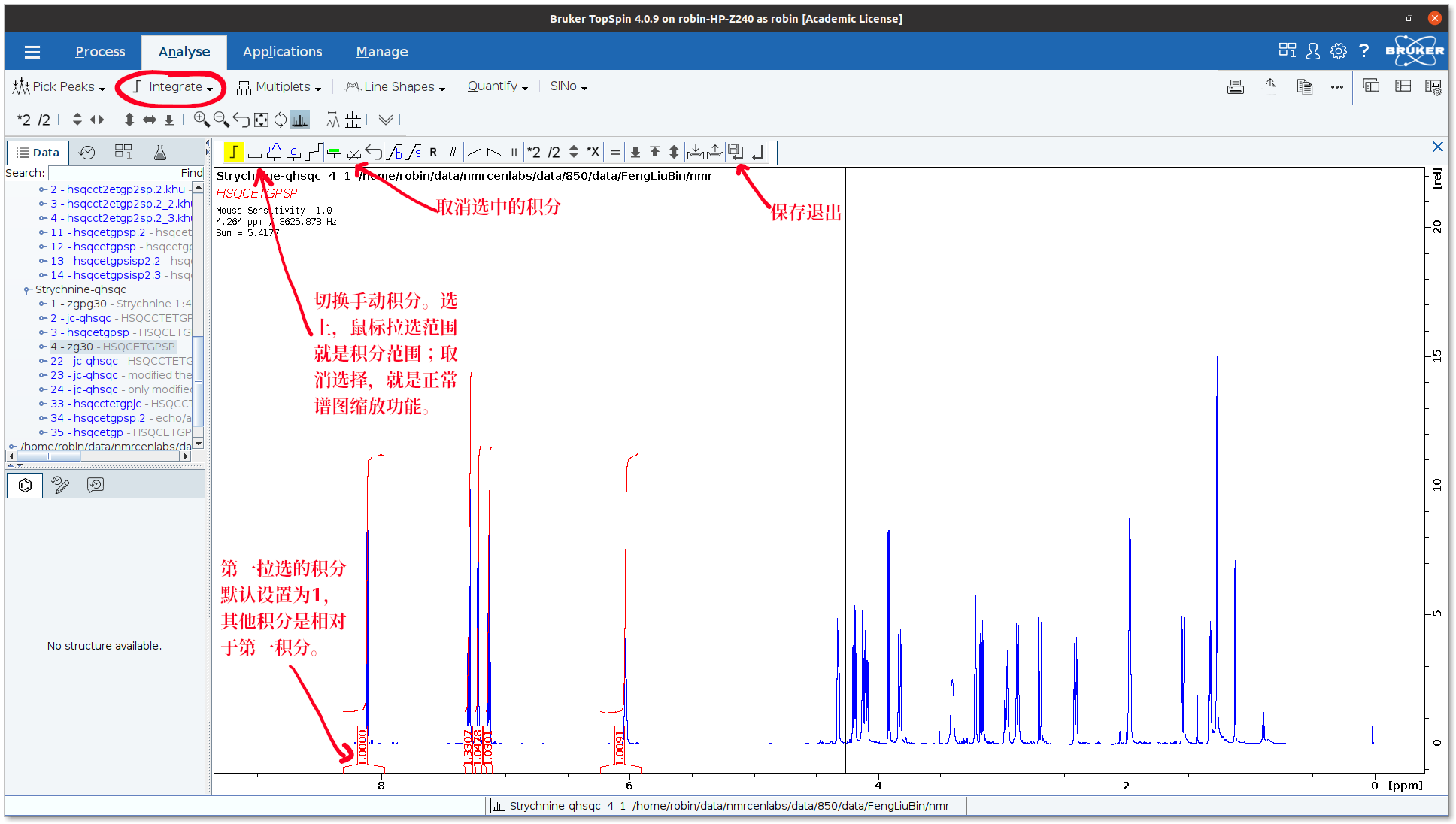

通過選擇“菜單欄”中的“Analyse”，然后在操作流程中選擇“Integrate”，或者直接在命令行中輸入 .int，這樣子可以進入手動手動積分。具體的手動積分操作步驟可以參考以下圖片。

• 可以修改該積分面積的數值。把鼠標放置在該積分上，右擊，選擇“Calibrate Current Integral”，然后輸入您需要選擇的數值，其他積分面積會根據該數值進行修改。

• 如果你不想選擇顯示積分表示，可以在譜圖上面右擊“Spectra Display Preferences”，可以進行修改。

3.3 多譜圖顯示

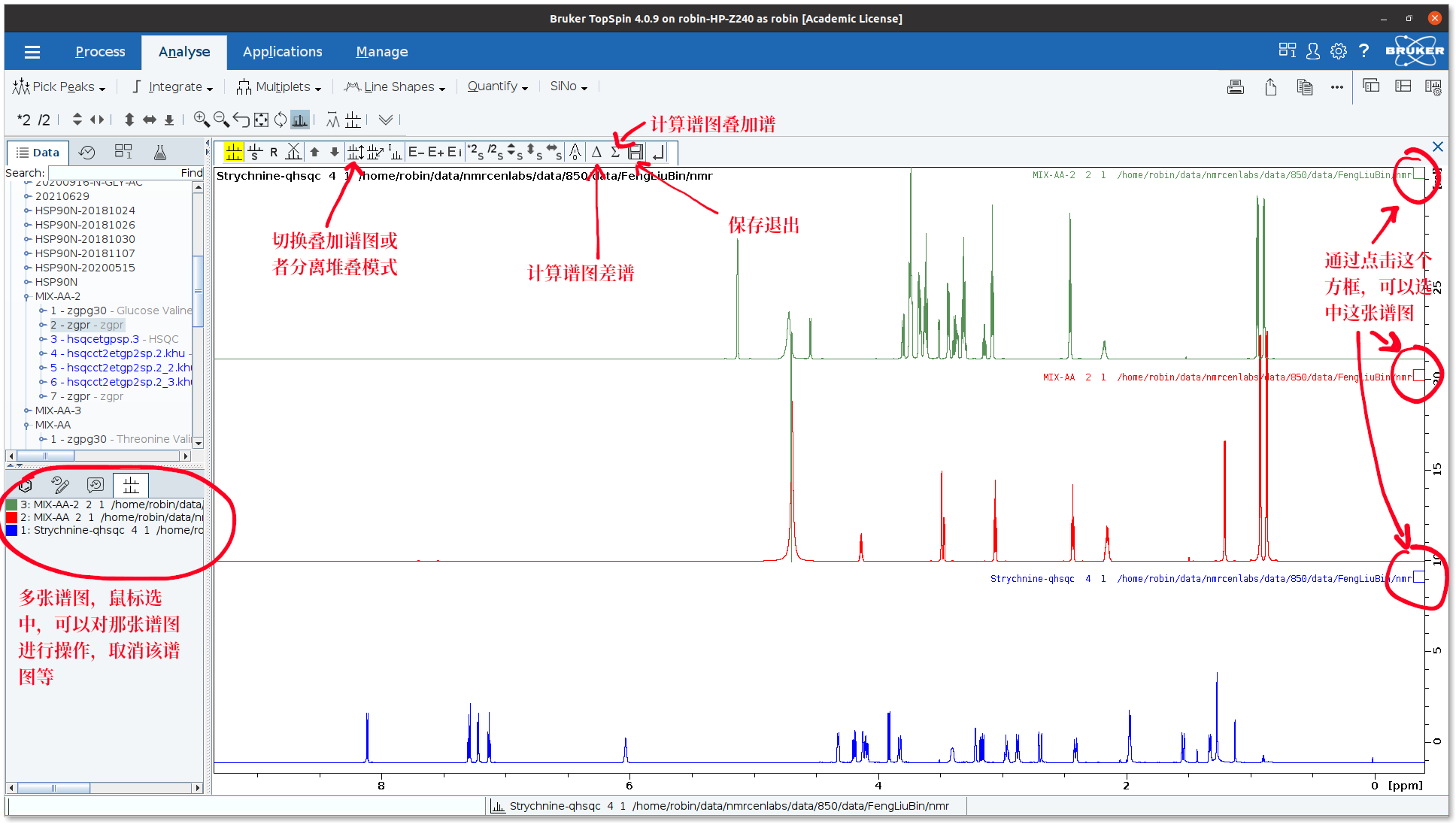

如果你需要多譜圖疊加顯示，用來比較?？梢渣c(diǎn)擊工具欄里面的或者直接在命令行輸入.md。添加多張譜圖可以直接通過拉拽譜圖進來就可以了；如果需要?jiǎng)h除該譜圖在多譜圖顯示，可以通過鼠標選中該譜圖，然后點擊進行撤銷。其他具體的操作步驟請見下面圖中標注。

4 核磁數據出圖

4.1 打印譜圖

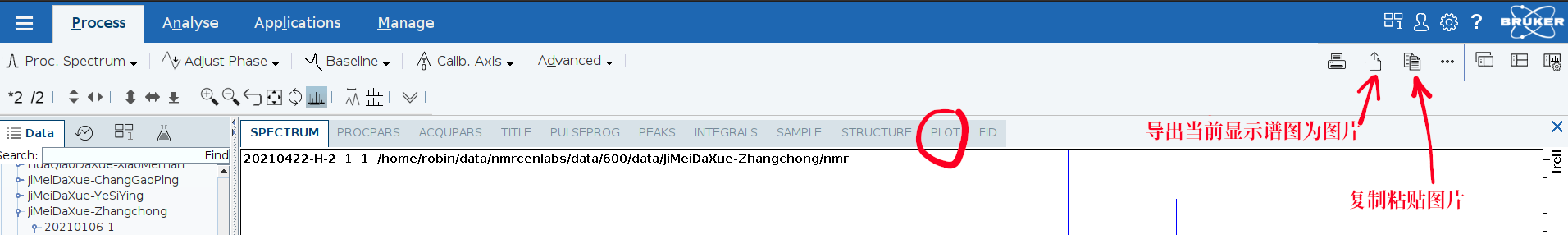

對于處理好的譜圖，你可以通過在譜圖上右擊，選擇“Spectra Display Preference”，在里面設置是否顯示積分表示，積分?jǐn)?shù)值等等信息。
