納米壓痕測彈性模量

納米壓痕能完成多種力學性能的測試，最直接測量的是硬度(H)和彈性模量(E)；對不會導致壓痕周圍凸起(pile-up)的材料，如大多數陶瓷、硬金屬和加工硬化的軟金屬，硬度和彈性模量的測量精度通常優于10%。

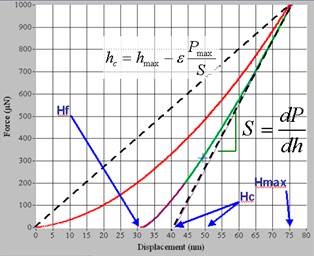

在加載過程中，試樣首先發生彈性變形，隨著載荷的增加，試樣開始發生塑性變形，加載曲線呈非線性；卸載曲線反映了被測物體的彈性恢復過程。通過分析加卸載曲線可以得到材料的硬度和彈性模量等。圖3(a)給出了典型的整個加載和卸載過程中的壓痕載荷(1oad or load onsample)P與位移(displacement or displacement into surface)h之間關系的曲線．圖3(b)為一軸對稱壓頭在加卸載過程中任一壓痕剖面的示意圖。在壓頭壓入材料的過程中，材料經歷了彈性和塑性變形，產生了同壓頭形狀相一致的壓痕接觸深度(contact depth)h_c和接觸圓半徑(radius of the circle of contact)a。在壓頭退出過程中，僅彈性位移恢復。硬度和彈性模量可從最大壓力P_max，最大壓入深度h_max，卸載后的殘余深度h_f和卸載曲線的端部斜率S=dP/dh(稱為彈性接觸剛度elastic contact stifness)中獲得。

假設：試樣為各向同性材料，其幾何尺寸遠大于壓痕的尺寸；材料表面平整；不存在與時間相關的變形，即無蠕變和黏彈性。定義硬度H（hardness）和復合響應模量E_r（composite responsemodulus）

式中P為在任意壓痕深度的實時載荷，A為在P作用下接觸表面的投影面積。根據此定義，納米壓痕硬度是材料對接觸載荷承受能力的量度。這里，請注意該定義與傳統顯微硬度定義(H=P_max/A_residual)的區別。對于塑性形變起主要作用的過程，兩種定義給出類似的結果；但是，對于彈性形變?yōu)橹鞯慕佑|過程，兩種定義將給出完全不同的硬度。因?yàn)榧儚椥越佑|過程，剩余接觸面積非常小，傳統的定義將導致硬度無窮大。式(2)來源于彈性接觸理論，可以被用來解釋壓頭和試樣的彈性形變，β為與壓頭形狀有關的常數。對不同形狀的壓頭，β數值不同：

圓形壓頭β=1.000，Berkovich(三棱錐)壓頭=1.034，Vickers壓頭(四棱錐) =1.012。被測試樣的彈性模量可從下式中獲得

式中E，v分別為被測材料的彈性模量和泊松比；E_i，v_i分別為壓頭的彈性模量和泊松比。對于金剛石壓頭E_i= 1141 GPa，v_i= 0.07。這里，要計算出E，必須先知道v。粗略估計一下，當v= 0.25±0.1，對大多數材料的彈性模量E僅會產生5.3%的不確定度。所以，在不知道被測材料的情況下，可取v= 0.25，這樣不會引起較大的誤差。

圖3

為了從載荷一位移數據計算出硬度和彈性模量，必須準確地知道彈性接觸剛度和接觸面積。通過卸載后的殘余壓痕照片獲得投影接觸面積，很不方便，對于納米尺度的壓痕，這幾乎不可能。只有通過連續載荷-位移曲線如圖2(a)計算出接觸面積。目前，Oliver-Pharr法是計算接觸面積最常用的方法。這種方法通過如下函數擬合載荷-位移曲線的卸載部分。

式中B和m是通過測量獲得的擬合參數，h_f為完全卸載后的位移。彈性接觸剛度便可以根據式(4)的微分計算出

對于一條擬合的卸載曲線，式(5)不一定總能提供正確的描述。例如，對附著在基底上的薄膜材料，式(5)就不一定總是正確的。在這種情況下，根據整條卸載曲線擬合得到的參量常常導致非常大的誤差。因此，確定接觸剛度的曲線擬合通常只取卸載曲線頂部的25%~50%。對于彈性接觸，接觸深度(h_c)總是小于壓入深度(即最大位移h)，由下式計算

式中ε為與壓頭形狀有關的常數。對于球形或棱錐形(如Berkovich和Vickers)壓頭，ε=0.75；錐形壓頭，ε=0.72。雖然式(6)來源于彈性接觸理論，但對塑性變形也符合得相當好。值得注意的是，式(6)不能說明凸起(pile—up)的塑性現象，因?yàn)榧僭O(shè)接觸深度總是小于壓入深度。接觸面積的投影A可由經驗公式A=f(h_c)計算。對于一個理想的Berkovich壓頭，A=24.56h_c²。
