掃描電鏡樣品噴金的全方位解析 二維碼

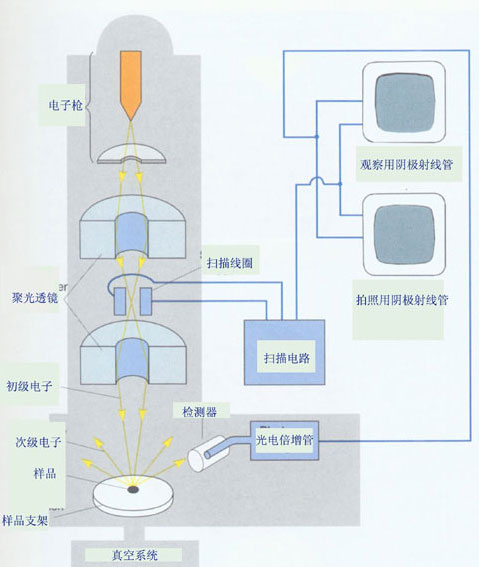

發表時間：2024-08-24 09:34作者：鑠思百檢測來源：鑠思百檢測 一、掃描電鏡及其工作原理 掃描電子顯微鏡（SEM）的發展歷程可謂漫長而精彩。自 19 世紀晚期開始研究，1938 年第一部掃描電子顯微鏡研制成功，此后不斷發展和完善。 其基本結構包括電子槍、電磁透鏡、掃描系統、信號采集和處理裝置等。電子槍是產生穩定電子流的關鍵部件，常見的有熱鎢極電子槍、六硼化鑭電子槍和場發射電子槍。熱鎢極電子槍通過加熱鎢絲釋放電子，六硼化鑭電子槍亮度更高，而場發射電子槍則具有更高的分辨率和亮度。 電磁透鏡由勵磁線圈和框架等構成，通過磁場對電子束進行聚焦，使電子束能夠精確地照射到樣品表面。 掃描系統由兩組電磁線圈組成，能使電子束進行光柵掃描，從而逐點逐行地掃描樣品。 信號采集和處理裝置包括探測器、顯像單元和照相系統。當電子束與樣品相互作用時，會激發出多種信號，如二次電子、背散射電子、吸收電子、陰極光、透射電子、特征 X 射線等。探測器接收這些信號，并經過放大等處理后在熒光屏上顯示，最終通過照相機記錄下來。 在電子與樣品相互作用過程中，不同類型的電子信號反映了樣品不同的特性。二次電子主要表征樣品的表面形貌，激發深度通常小于 10nm；背散射電子則反映樣品的成分和晶向等信息，激發深度為 1 - 2μm。（鑠思百檢測） 二、噴金的重要性（一）增強導電性非導電樣品在掃描電鏡觀察中常常會面臨荷電效應的困擾。由于這類樣品的絕緣電阻極大，在電子束持續掃描下，其表面會逐漸積累負電荷。這一負電荷的聚集會形成強大的靜電場，從而排斥入射電子束，嚴重影響二次電子、背散射電子等信號的產生，并干擾探測器的正常接收。其結果便是圖像亮度的突變、圖像的晃動以及難以定位和聚焦等問題，極大地干擾了對樣品的觀察和分析。 而噴金處理則能顯著改善這一狀況。通過在樣品表面鍍上一層金膜，提供了良好的導電通道，使表面的負電荷能夠順利地釋放入大地，有效地消除了荷電現象。連續的導電膜還能提高樣品的導熱性，減小熱損傷，為獲得清晰穩定的成像效果提供了有力保障。 （二）增強信噪比當入射電子與樣品相互作用時，會激發出包括背散射電子和二次電子在內的多種電子信號。噴金處理后，樣品的背散射電子與二次電子產率明顯提高。這意味著能獲得更充足的信號，對于獲取高質量、高倍的圖像具有極大的幫助。 例如，對于未噴金的樣品，如 SiC 陶瓷，其圖像信噪比較差，存在許多明顯的噪點，這使得聚焦等操作變得困難，無法獲得高質量的圖像。而經過噴金處理后，圖像質量顯著提升，噪點明顯減少，細節更加清晰，為準確的觀察和分析提供了可能。（鑠思百檢測） 三、噴金的實際應用效果（一）不同樣品類型對于生物樣品，噴金前，由于其復雜的結構和較差的導電性，常常會出現圖像模糊、扭曲甚至失真的情況。噴金后，表面導電性增強，能夠清晰地呈現細胞結構、細胞器等細微部分。 紙張樣品在噴金前，由于其纖維結構的不均勻導電性，圖像可能存在明暗不均、細節丟失等問題。噴金后，纖維的排列和分布更加清晰可見。 橡膠樣品在未噴金時，電子容易在表面聚集，導致圖像出現黑斑和模糊區域。經過噴金處理，橡膠的表面紋理和微小缺陷得以清晰展現。 塑料樣品噴金前，容易產生電荷積累，影響圖像的穩定性和清晰度。噴金后，塑料的分子結構和表面特征能夠準確地被觀察到。 陶瓷樣品在噴金前，由于其絕緣性，可能會出現充電現象，影響成像質量。噴金后，可以清晰地觀察到陶瓷的晶體結構和微觀形貌。 （二）不同噴金方法真空鍍膜法： 優點：可以選擇多種貴金屬作為鍍膜材料，如金、鉑和金鈀合金等。 缺點：所形成的金屬膜層顆粒相對較粗，膜的均勻性較差，操作復雜，費時耗能耗材，成本較高。 適用場景：對膜層要求不高，且不介意成本和操作復雜性的情況。 離子濺射鍍膜法： 優點：鍍層精細均勻，適合非常粗糙的樣品，高分辨研究；可提供碳和多種金屬的鍍層；能夠避免熱損傷，對熱敏感材料友好。 缺點：可能對樣品產生污染。 適用場景：需要高分辨率、對熱敏感的樣品，以及需要碳鍍層的情況。（鑠思百檢測） 四、不噴金可能帶來的問題（一）樣品溫度升高當掃描電鏡的電子束作用于樣品時，如果樣品不導電或者未進行噴金處理，電子束的能量無法及時傳導出去，會在樣品局部迅速積累，導致樣品溫度急劇上升。這種劇烈的溫度變化會對樣品的形貌造成嚴重破壞，可能使樣品發生熔化、變形甚至燒毀等情況，從而無法獲得準確的實驗結果和清晰的圖像。 （二）分辨率下降掃描電鏡的分辨率在很大程度上取決于樣品的導電性。若樣品不噴金，其導電性通常較差。當電子束照射到導電性不佳的樣品時，電子的運動軌跡會受到干擾，導致二次電子和背散射電子的產生和收集出現偏差。這意味著電子信號的準確性和穩定性降低，無法清晰地反映樣品的微觀結構和細節，最終使得掃描電鏡的分辨率大幅下降，無法呈現出高質量、高清晰度的圖像，嚴重影響對樣品的觀察和分析。（鑠思百檢測） 五、噴金的注意事項（一）參數選擇選擇合適的噴金時間和參數至關重要。噴金時間過短，可能導致鍍膜厚度不足，無法有效改善樣品導電性，影響成像質量；噴金時間過長，則可能使鍍膜過厚，掩蓋樣品的細微結構和成分特征。此外，參數設置還包括濺射電流、濺射氣壓等，這些參數的不當選擇都可能導致鍍膜不均勻、顆粒過大或過小等問題，從而影響掃描電鏡的觀察效果。 （二）樣品處理在對樣品進行鍍膜噴金后，應立即進行檢測。這是因為如果放置時間過長，金納米顆?？赡軙l(fā)生團聚現象，影響鍍膜的均勻性和導電性。同時，樣品也容易受潮，導致表面導電性下降，影響成像質量。為了確保檢測結果的準確性和可靠性，及時檢測是必不可少的步驟。 （三）設備使用使用磁控濺射儀等設備進行噴金操作時，需注意濺射時間的控制。過長的濺射時間可能導致樣品過熱，影響其結構和性質。同時，離子濺射儀的工作電流也需要合理設置，電流過小可能導致鍍膜效率低下，電流過大則可能對設備造成損害。另外，設備的真空度也會影響噴金效果，要確保在合適的真空條件下進行操作。（鑠思百檢測） 六、樣品制樣流程與要求（一）送樣與取樣1、粉體樣品，常規粉末直接粘到導電膠上測試，如需分散后測試請?zhí)崆罢f明； 2、液體樣品，測試老師根據樣品要求及實驗室條件，隨機選擇滴到硅片或鋁箔上，如有指定要求請?zhí)崆罢f明； 3、薄膜或塊體，請標明測試面，如需測試截面，請自行自備截面或提前說明截面制備方式。 （二）樣品要求
（三）樣品臺選用TESCAN /FEI/Zeiss 掃描電鏡：選用 T（釘）型臺，尺寸為 Φ12.7mm。選用圓柱平面樣品臺或者尺寸≤Φ30× 5mm。（鑠思百檢測） |
