Origin基本操作之一：多圖層圖形模板

圖層的基本知識

圖層是Origin的圖形窗口中基本要素之一，它是由一組坐標軸組成的一個Origin對象，一個圖形窗口至少有一個圖層，最多可以高達121個圖層。圖層的標記在圖形窗口的左上角用數字顯示，圖層標記顯示為壓下時當前的圖層。

通過鼠標左鍵單擊圖層標記，可以選擇當前的圖層，并可以通過選擇菜單命令View → Show → Layer Icons，如圖1所示，顯示或隱藏圖層標記。在圖形窗口中，對數據和對象的操作只能在當前圖層中進行。

圖1 選擇菜單命令Layer Icons

根據繪圖要求可在圖形窗口中添加新圖層。以下繪圖要求加入新圖層。

（1）用不同的單位顯示同一組數據，例如攝氏溫標（℃）和華氏溫標（°F）。

（2）在同一圖形窗口中創建多個圖，或在一個圖中插入另一個圖。

通過選擇菜單命令Format → Layer Properties，打開圖形窗口的“Plot Details”對話框，如圖2所示，可以清楚了解、設置和修改圖形的各圖層參數。例如，圖層的底色和邊框，圖層的尺寸和大小，以及圖層中坐標軸的顯示等。

圖2 “Plot Details”對話框

“Plot Details”對話框右邊欄為該圖形窗口中的圖層結構，類似Windows目錄的圖層結構，便于用戶了解各圖層中的數據。通過單擊圖層號，選中該圖層。

對話框左邊由“Background”、“Size/Speed”和“Display”等4個選項卡欄組成。選取其中相應的選項卡，可對當前選中的圖層進行設置和修改。

接下來介紹本期內容：多圖層圖形模板

多圖層圖形將圖形的展示提高到一個新的層次。在Origin中繪制多圖層圖形的方法很簡單，它提供了多種常用的多圖層圖形模板包括雙y軸（Double Y Axis）圖形模板、左右/上下對開（Horizontal/Vertical 2 Panel）圖形模板、四屏（4 Panel）圖形模板、九屏（9 Panel）圖形模板、疊層（Stack）圖形模板、瀑布圖（Waterfall）圖形模板等。

在了解了圖層概念和對Origin提供的常用多圖層圖形模板熟悉后，就可以發現用模板進行繪圖是十分方便的。

這些模板使用戶在選擇數據以后，只需要單擊二維繪圖工具欄上的相應的命令按鈕，就可以在一個繪圖窗口中把數據繪制為所要求的多圖層圖形。下面舉幾個簡單的例子來進行說明。

本文主要內容：

1、雙y軸圖形（Double）

雙y軸圖（Double-Y）圖形模板主要適用于試驗數據中自變量數據相同，但有兩個因變量的情況。

繪制雙y軸圖形的原因是有兩個以上的Y列數據，它們共有區間接近的x軸坐標，但y軸坐標的數值范圍相差很大。如x軸為時間，兩個y軸分別為數值和百分比。

如果只用一個y軸繪制多曲線圖形，則百分比將會被壓縮成一條水平線；如果分開兩個圖繪制，又不能夠集中表達出其中的變化意義。因此最好的選擇是用兩個y軸，本例中采用軟件自帶案例文件：Samples/Graphing/Multiple Axes.dat的數據，如圖3所示。

圖3 Multiple Axes.dat數據表

在圖3所示中，選中數據列A（X）、B（Y）、C（Y），然后執行Plot → Multi-Curve → Double-Y命令或相應的工具欄按鈕，然后調整坐標軸等，繪制圖形如圖4所示。

圖4 用雙Y坐標軸圖形繪制的曲線圖

2、局部放大圖（Zoom）

在科技作圖中有時需要將圖形局部放大前后的數據曲線在同一個繪圖窗口內顯示和分析，就要用到局部放大圖模板。

本例采用Samples/Spectroscopy/Nitrite.dat數據文件，繪制圖形，如圖5所示。

圖5 原始數據繪制圖形

選中工作表中的數據，執行菜單命令Plot → Specialized → Zoom，或單擊2D繪圖工具欄中的按鈕，繪制的圖形如圖6所示。

圖6 局部放大圖

圖形分為上下兩部分，上圖是完整的曲線，圖6是局部的放大，相當于放大鏡功能。通過用鼠標移動上圖中的綠色球，下圖放大圖形將會隨之變化，如圖7所示。這也是一個典型的雙層圖形。

圖7 選擇需要放大的區域

3、多面板圖形

圖8所示為2個和4個面板的圖形，每個圖層都可以通過鼠標右鍵單擊圖形窗口左上角的圖層圖標進行管理，方法同單層圖形是一樣的，如圖8所示。

圖8 多面板圖形

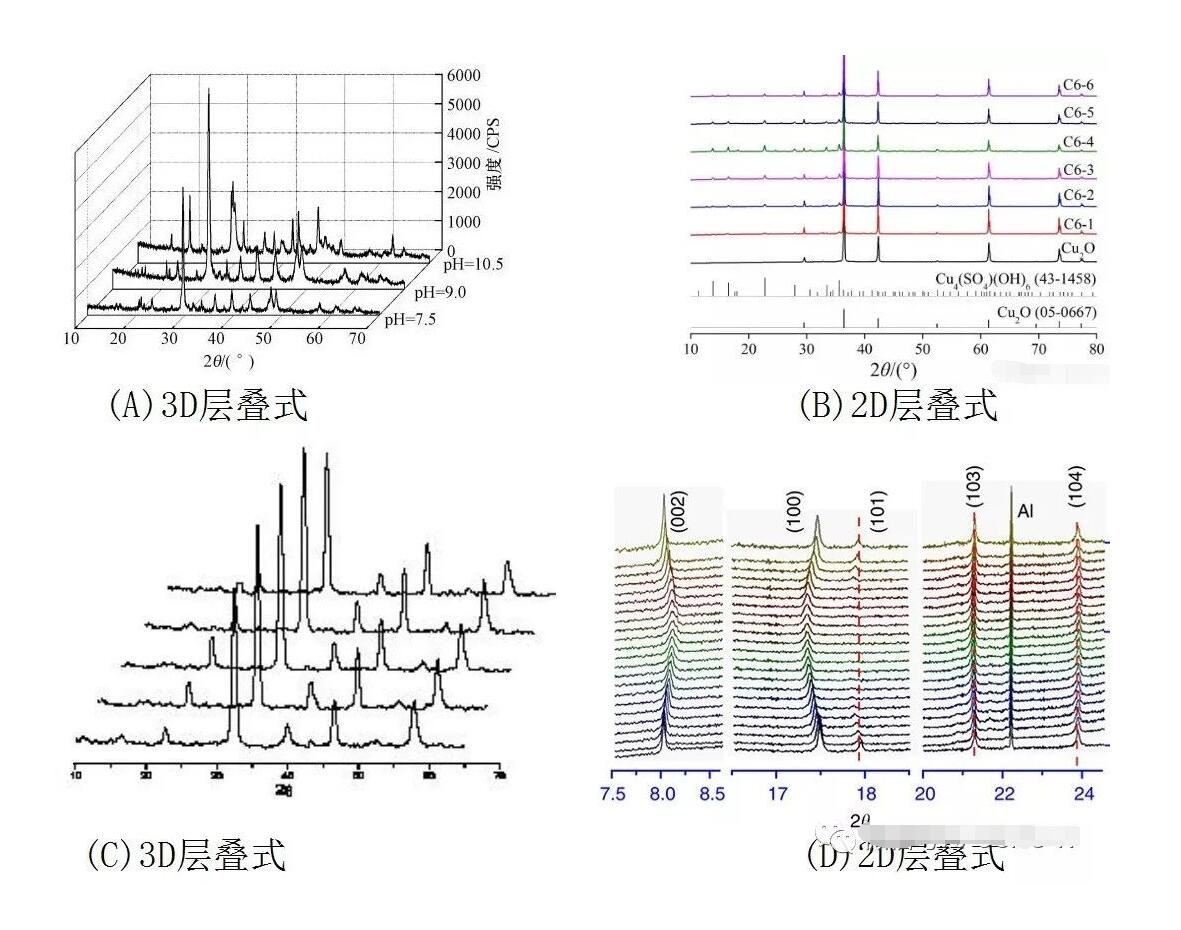

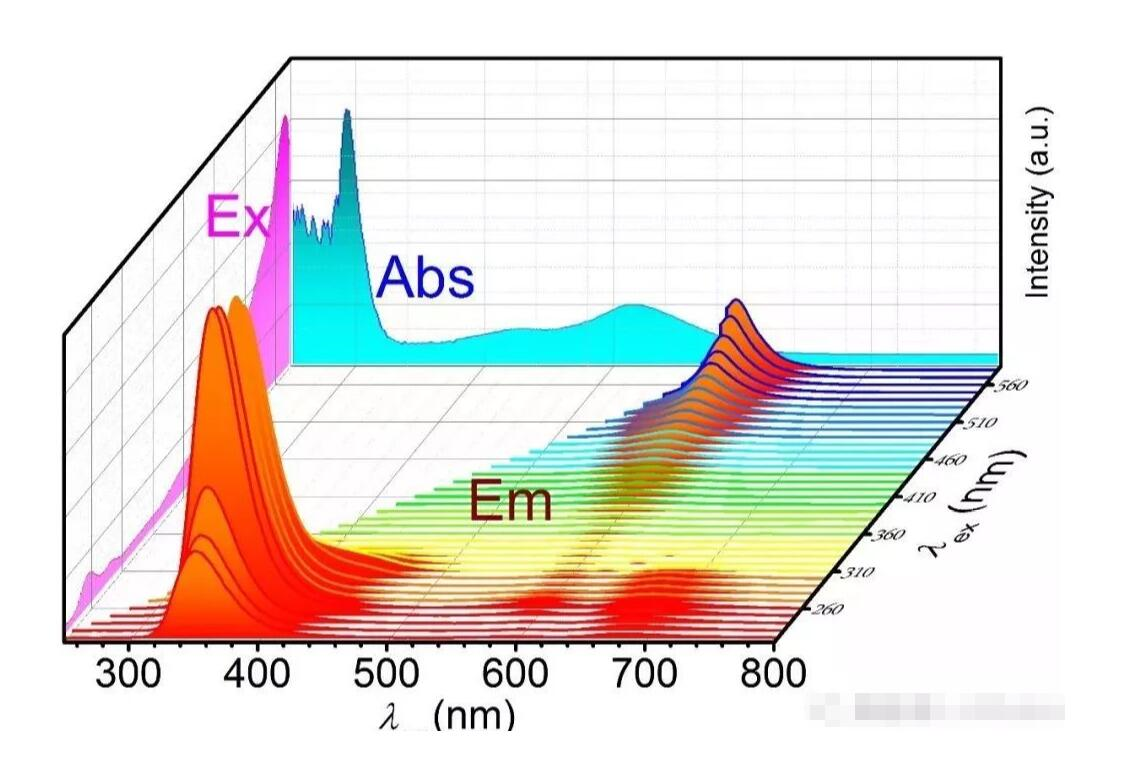

4、疊層（Stack）、瀑布圖（Waterfall）圖形模板

-

本文介紹了常見的多圖層圖形模板。盡請期待之后的繪圖干貨！?。?/span>
