XRD圖譜分析案例：

XRD在材料、化學、生物、地質、醫藥方面具有廣泛運用。它主要應用為物相鑒定、織構分析、應力測試。下面我們將以實例分析來看看怎么處理分析XRD實驗數據。

1、結晶與取向判斷

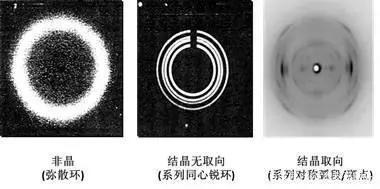

（1）由照片判斷

（2）由衍射圖判斷

如： “寬隆”峰表明無定型；“尖銳”峰表明存在結晶或近晶。

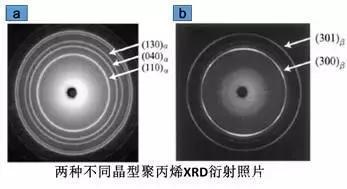

2、同種結晶化合物的兩種不同晶型

3、插層材料表征-衍射角及晶面間距的變化

實例說明：

Spectrosc. Spect. Anal., 2015,35, 462-465.上圖所示為原料高嶺土和各步反應產物的XRD譜圖，從圖中可以看出，用DMSO、KAc和KDP改性，高嶺土的001晶面的衍射峰相應地向低角度移動。其中，高嶺土的001晶面出現在2θ =12.4°，對應的層間距為0.716 nm；DMSO改性后向低角度移動到7.8°，12.4°的峰基本消失，這表明DMSO已經插層進入到高嶺土層間。(晶面間距變大，衍射角變小)

4、衍射譜線

一張衍射圖譜上衍射線的位置(方向)僅和原子排列周期性有關；衍射線的強度則取決于原子種類、含量、相對位置等性質；衍射線的位置和強度就完整地反映了晶體結構的二個特征，從而成為辨別物相的依據。

實例說明：

Adv. Funct. Mater., 2008, 18, 1047-1056. 該圖譜的峰值與峰位均與六方纖鋅礦結構ZnO(b)一一對應(JCPDSno. 36-1451)。沒有其他雜質相峰，其2θ角在31.7，34.4，36.2，57.3，62.5°處存在衍射峰，分別對應于ZnO的(100)， (002)，(101)，(110)和(103)晶面，說明樣品為六方晶系的ZnO，并且各峰峰形尖銳，說明產物結晶完整。

5、定性分析方法

(1) 圖譜直接對比法：直接比較待測樣品和已知物相的譜圖，該法可直觀簡單的對物相進行鑒定，但相互比較的譜圖應在相同的實驗條件下獲取，該法比較適合于常見相及可推測相的分析

(2)數據對比法：將實測數據(2θ、d、I/I1)與標準衍射數據比較，可對物相進行鑒定

(3)計算機自動檢索鑒定法：建立標準物相衍射數據的數據庫(PDF卡片)，將樣品的實測數據輸入計算機，由計算機按相應的程序進行檢索，但這種方法還在不斷地完善，主要的分析軟件：Jade/X'Pert HighScore/ Search Match。

實例分析：

Sensors and Actuators B, 2016, 230, 581-591.上圖所示是ZnO納米片負載不同含量的金納米粒子的XRD圖譜，相比于純ZnO，隨著負載量的依次增加，雜化材料出現了明顯的Au(JCPDS No. 04-0784)的特征衍射峰，因此認為Au成功負載于ZnO表面。

表1 不同尺寸的n-Cu@T-ZnO樣品的晶格常數

樣品——————— a（） —c（）T-ZnO——————3.2498 5.2065n-Cu@T-ZnO-15 nm3.2695 5.1247n-Cu@T-ZnO-25 nm 3.2808 5.1514n-Cu@T-ZnO-35 nm 3.28335.1611n-Cu@T-ZnO-45 nm 3.2860 5.1799實例分析：

Compos. Part B: Eng., 2017, 110, 32-38. 采用XRD局部慢速高精度檢測，如上圖所示，氧化鋅晶須負載納米銅雜化材料出現了微弱的Cu的特征衍射峰，因此認為Cu元素以Cu單質的形式存在于ZnO晶須表面。Cu元素除了以Cu的形式存在于ZnO表面之外，Cu原子也有可能進入ZnO的晶格中，因此，根據XRD數據對ZnO以及氧化鋅晶須負載納米銅雜化材料的晶格常數進行計算，如上表1所示，雜化材料的c軸相較于ZnO有所減小，由于Cu2+的離子半徑小于Zn2+的離子半徑，由此推斷是部分Cu2+摻雜進入了ZnO的晶格中，取代Zn2+成為置換離子，形成替位式的雜質。

實例分析：

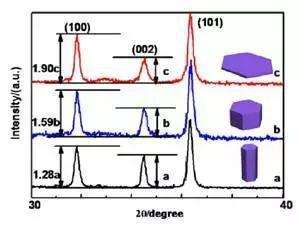

Crystal Growth & Design, 2014, 14, 2179-2186.衍射峰的相對強度不同程度的變化，這通常與晶體結晶程度，大微晶的形成或良好有序的取向有關。通過ZnO(JCPDS,36-1451)的特征衍射峰強度分析，如上圖所示，沒有添加Bi2WO6的納米棒(樣品a)沿著c軸取向生長；當添加量為10%的Bi2WO6時獲得納米片(樣品c)，其中，(100)峰與(002)峰的相對強度隨著Bi2WO6添加量的增加而增大，說明ZnO晶體的生長方向(001)隨著Bi2WO6添加而被抑制，相對的促進了(100)晶面的生長。

6、定量分析方法

每種物相的衍射線強度隨其相含量的增加而提高，由強度值的計算可確定物相的含量。定量分析可用來確定混合物中某一化合物的含量。如：XRD圖譜的其他常見用途——晶面擇優取向。

實例說明：

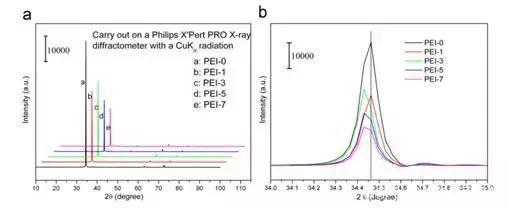

J. Solid State Chem., 2013, 197, 69-74. 上圖所示是不同PEI濃度下生長得到ZnO納米草的XRD圖譜，除了來自FTO基板的衍射峰外，均與纖鋅礦結構ZnO的標準圖譜吻合，所有樣品在34.4°的(002)晶面衍射峰均是最強的衍射峰，其它晶面的衍射峰相比顯得很微弱，表明ZnO納米草沿著[001]晶面擇優取向生長。

XRD檢測范圍：

1.能分析≥20nm直徑的異物成分，且異物的厚度不受限制（能達到單個原子層厚度，0.5nm）。

2.利用AES的深度濺射功能測試≥3nm膜厚厚度。

3.利用D-SIMS結合AES能準確測定各層薄膜厚度及組成成分。

應用于鑒定樣品表面的化學性質及組成的分析，其特點在俄歇電子來極表面甚至單個原子層，僅帶出表面的化學信息，具有分析區域小、分析深度淺和不破壞樣品的特點，廣泛應用于材料分析以及催化、吸附、腐蝕、磨損等方面的研究。

XRD制樣要求：

1.樣品最大規格尺寸為1×1×0.5cm，當樣品尺寸過大需切割取樣。

2.取樣的時候避免手和取樣工具接觸到需要測試的位置，取下樣品后使用真空包裝或其他能隔離外界環境的包裝，避免外來污染影響分析結果。

3.由于AES測試深度太淺，無法對樣品噴金后再測試，所以絕緣的樣品不能測試，只能測試導電性較好的樣品。

4.AES元素分析范圍Li-U，只能測試無機物質，不能測試有機物物質，檢出限0.1%。
