金相檢測(cè)是什么？

金相檢驗(yàn)（或者說(shuō)金相分析）是應(yīng)用金相學(xué)方法檢查金屬材料的宏觀和顯微組織的工作。

金相是指金屬或合金的內(nèi)部結(jié)構(gòu)，即金屬或合金的化學(xué)成分以及各種成分在合金內(nèi)部的物理狀態(tài)和化學(xué)狀態(tài)。 金相組織是反映金屬金相的具體形態(tài)，如馬氏體，奧氏體，鐵素體，珠光體等等。廣義的金相組織是指兩種或兩種以上的物質(zhì)在微觀狀態(tài)下的混合狀態(tài)以及相互作用狀況。

所謂“相”就是合金中具有同一化學(xué)成分、同一結(jié)構(gòu)和同一原子聚集狀態(tài)的均勻部分。不同相之間有明顯的界面分開(kāi)。合金的性能一般都是由組成合金的各相本身的結(jié)構(gòu)性能和各相的組合情況決定的。合金中的相結(jié)構(gòu)大致可分為固溶體和化合物兩大基本類(lèi)型。

金相學(xué)：狹義的金屬學(xué)，也就是研究合金相圖，用肉眼觀察，在放大鏡和顯微鏡的幫助下，研究金屬和合金的組織和相變的學(xué)科。

金屬學(xué)   研究成分、組織結(jié)構(gòu)及其變化，以及加工和熱處理工藝等對(duì)金屬、合金性能的影響和它們之間相互關(guān)系的學(xué)科。

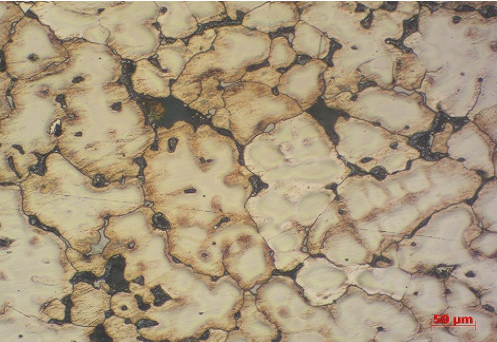

金屬材料金相分析晶粒度檢測(cè)方法介紹

表示晶粒大小的尺度叫晶粒度，常用單位體積（或單位面積）內(nèi)的晶粒數(shù)目或晶粒的平均線長(zhǎng)度（或直徑）表示。工業(yè)生產(chǎn)上采用晶粒度等級(jí)來(lái)表示晶粒大小。標(biāo)準(zhǔn)晶粒度共分12級(jí)，1～4級(jí)為粗晶粒，5～8級(jí)為細(xì)晶粒，9～12級(jí)為超細(xì)晶粒度。

1．晶粒度

晶粒大小的度量稱為晶粒度。通常用長(zhǎng)度、面積、體積或晶粒度級(jí)別數(shù)等不同方法評(píng)定或測(cè)定晶粒自大小。使用品粒度級(jí)別數(shù)表示的晶粒度與測(cè)量方法和計(jì)量單位無(wú)關(guān)。

2．實(shí)際晶粒度

實(shí)際晶粒度是指鋼在具體熱處理或熱加工條件下所得到的奧氏體晶粒大小。實(shí)際晶粒度基本上反映了鋼件實(shí)際熱處理時(shí)或熱加工條件下所得到的晶粒大小，直接影響鋼冷卻后所獲得的產(chǎn)物的組織和性能平時(shí)所說(shuō)的晶粒度，如不作特別的說(shuō)明，一般是指實(shí)際晶粒度。

3．本質(zhì)晶粒度

本質(zhì)晶粒度是用以表明奧氏體晶粒長(zhǎng)大傾向的晶粒度，是一種性能，并非指具體的晶粒。根據(jù)奧氏仁晶粒長(zhǎng)大傾向的不同，可將鋼分為本質(zhì)粗品粒鋼和本質(zhì)細(xì)晶粒鋼兩類(lèi)。

4．平均晶粒度和雙重晶粒度

實(shí)際情況下，金屬基體內(nèi)的晶粒不可能完全一樣大小，但其晶粒大小的分布在大多情況下呈近似于單一對(duì)數(shù)正態(tài)分布，常規(guī)采用“平均晶粒度”表示。對(duì)于某些金屬在一定的熱加工條件下晶粒大小的分布。由于晶粒大小與性能相關(guān)，因此正確反映晶粒大小及分布是必需的。

晶粒度檢驗(yàn)方法有：

（1）滲碳法。將試樣在930℃±10℃保溫6h，使試樣表面獲得1mm以上的滲碳層。滲碳后將試樣爐冷到下臨界溫度以下，在滲碳層中的過(guò)共析區(qū)的奧氏體晶界上析出滲碳體網(wǎng)，經(jīng)磨制和浸蝕后便顯示出奧氏體晶粒邊界。這種方法適于滲碳鋼。

（2）氧化法。將試樣檢驗(yàn)面拋光，然后將拋光面朝上放入加熱爐中，在860℃±10℃加熱1h，然后淬入水中或鹽水中，經(jīng)磨制和浸蝕后便顯示出由氧化物沿晶界分布的原奧氏體晶粒形貌。這種方法適用于碳含量為0.35%～0.60%的碳鋼和合金鋼。

（3）網(wǎng)狀鐵素體法。將碳含量不大于0.35%的試樣在900℃±10℃、碳含量大于0.35%的試樣在860℃±10℃加熱30min，然后空冷或水冷，經(jīng)磨制和浸蝕后沿原奧氏體晶界便顯示出鐵素體網(wǎng)。這種方法適用于碳含量為0.25%～0.60%的碳鋼和碳含量為0.25%～0.50%的合金鋼。

（4）直接淬火法。將碳含量不大于0.35%的試樣在900℃±10℃、碳含量大于0.35%的試樣在860℃±10℃加熱60min，然后淬火，得到馬氏體組織，經(jīng)磨制和浸蝕后顯示奧氏體晶界。為了清晰顯示晶界，在腐蝕前可在550℃±10℃回火1h。這種方法適用于直接淬火硬化鋼。（5）網(wǎng)狀滲碳體法。將試樣在820℃±10℃加熱，保溫30min以上，爐冷到下臨界點(diǎn)溫度以下，使奧氏體晶界上析出滲碳體網(wǎng)。經(jīng)磨制和浸蝕后顯示奧氏體晶粒形貌。這種方法適用于過(guò)共析鋼。

（6）網(wǎng)狀珠光體法。采用適當(dāng)尺寸的棒狀試樣，加熱到規(guī)定的淬火溫度，保溫后將試樣的一端在水中淬火，經(jīng)磨制和浸蝕后可以看到細(xì)珠光體網(wǎng)顯示出的奧氏體晶粒形貌。這種方法適用于其他方法不能顯示的過(guò)共析鋼。

金屬材料檢測(cè)方法：

金屬材料檢測(cè)項(xiàng)目

如何檢測(cè)金屬硬度

金屬化學(xué)成分檢測(cè)

金屬材料檢測(cè)標(biāo)準(zhǔn)匯總

金屬材料金相分析方法

金屬材料切片分析?

以上是關(guān)于金屬材料?測(cè)試的相關(guān)介紹，更多測(cè)試需求聯(lián)系鑠思百檢測(cè)工程師。
