切片技術，又名切片或金相切片、微切片（英文名: Cross-section，X-section ），是一種觀察樣品截面結構情況最常用的制樣分析手段。

切片分析技術在PCB/PCBA、零部件等制造行業中是最常見的也是重要的分析方法之一，通常被用作品質判定和品質異常分析、檢驗電路板品質的好壞、PCBA焊接質量檢測、尋找失效的原因與解決方案、評估制程改進，做為客觀檢查、研究與判斷的根據。

一、應用領域：

電子行業、金屬/塑料/陶瓷制品業、汽車零部件及配件制造業、通信設備、科研、電子元器件結構觀察，如倒裝芯片、鋁/銅制程結構、COMS、POP等、PCB結構及通孔觀察、PCBA焊點觀察、LED結構觀察、IMC觀察、電容、油漆厚度、鍍層、金屬及零部件結構觀察等。

二、主要檢測項目：

1、PCB結構缺陷：PCB分層，孔洞斷裂等。

2、PCBA焊接質量檢測：

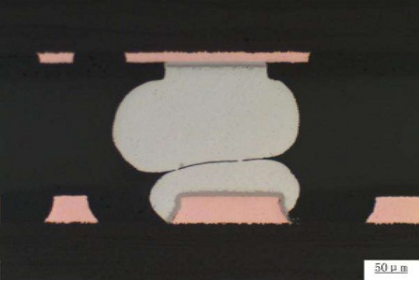

（1）BGA空焊，虛焊，孔洞，橋接，上錫面積等；

（2）產品結構剖析：電容與PCB銅箔層數解析，LED結構剖析，電鍍工藝分析，材料內部結構缺陷等；

（3）微小尺寸測量（一般大于1μm）：氣孔大小，上錫高度，銅箔厚度等。

三、依據標準：

IPC-TM 650 2.1.1、 IPC-TM 650-2.2.5、IPC A 600、 IPC A 610等。

四、切片分析步驟：

取樣→清洗→真空鑲嵌→研磨→拋光→微蝕（如有必要）→分析（OM觀察、SEM觀察、EDS分析、EBSD分析等）

五、使用儀器：

精密切割機，鑲埋機，研磨及拋光機，FIB制樣，離子減薄制樣，金相顯微鏡，掃描/透射電子顯微鏡等。

六、切片分析主要用途：

一種觀察樣品截面組織結構情況的最常用的制樣手段。

1：切片后的樣品常用立體顯微鏡或者金相測量顯微鏡觀察

2：切片后的樣品可以用于SEM/EDS掃描電鏡與能譜觀察形貌與分析成份。

3：作完無損檢測如x-ray，SAM的樣品所發現的疑似異常開裂、異物嵌入等情況，可以用切片的方法來觀察驗證。

4：切片后的樣品可以與FIB聯用，做更細微的顯微切口觀察。
