透射樣品制備過程詳解，支撐網和樣品預處理技術

光學顯微鏡是利用試樣表面對光的反射能力的差異而產生襯度的，所以我們能觀察金相組織。透射電鏡（TEM）是利用樣品對入射電子的散射能力的差異而形成襯度的，這要求制備出對電子束“透明”的樣品，并要求保持高的分辨率和不失真。

電子束穿透固體樣品的能力主要取決于加速電壓、樣品的厚度以及物質的原子序數。一般來說，加速電壓越高，原子序數越低，電子束可穿透的樣品厚度就愈大。對于100-200kV的透射電鏡，要求樣品的厚度為50-100nm，對高分辨率透射電鏡，樣品厚度要求約150??？傊?，試樣越薄，薄區范圍越大，對電鏡觀察越有利。

透射電鏡樣品按材料的形狀分類

（1）粉末（Powder）樣品。

它主要用于粉末材料的形貌觀察、顆粒度測定以及結構分析等。

（2）薄膜（Thin foil）樣品。

這類樣品是把塊狀材料加工成對電子束透明的薄膜狀，它可用作靜態觀察，如金相組織、析出相形態、分布、結構及與基體取向關系、位錯類型、分布、密度等。也可用作動態原位觀察，如相變、形變、位錯運動及其相互作用。

（3）金屬試樣的表面復型（replication）樣品。

即把準備觀察的試樣的表面形貌用適宜的非晶物質復制下來的試樣。適用于金相組織、斷口形貌、形變條紋、磨損表面、第二相形態及分布、萃取和結構分析等。這種樣品也是一種薄膜樣品，但制備方法有所不同。

（4）界面（Cross section）樣品。

它主要用于對材料的表面與界面進行觀察。透射電鏡樣品制備是一項較復雜的技術，它對能否得到好的透射電鏡像或衍射普至關重要，不同種類的透射電鏡樣品采用不同的制備手段。以下介紹的方法都是常用的傳統方法，現在已經有一些儀器可以快速的解決其中的一步或者2-3步，節約大量的時間。

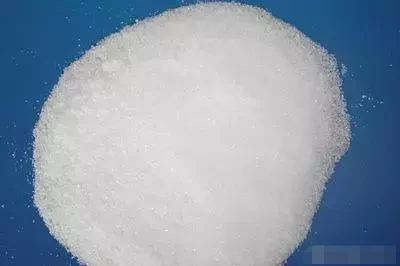

一、粉末樣品的制備

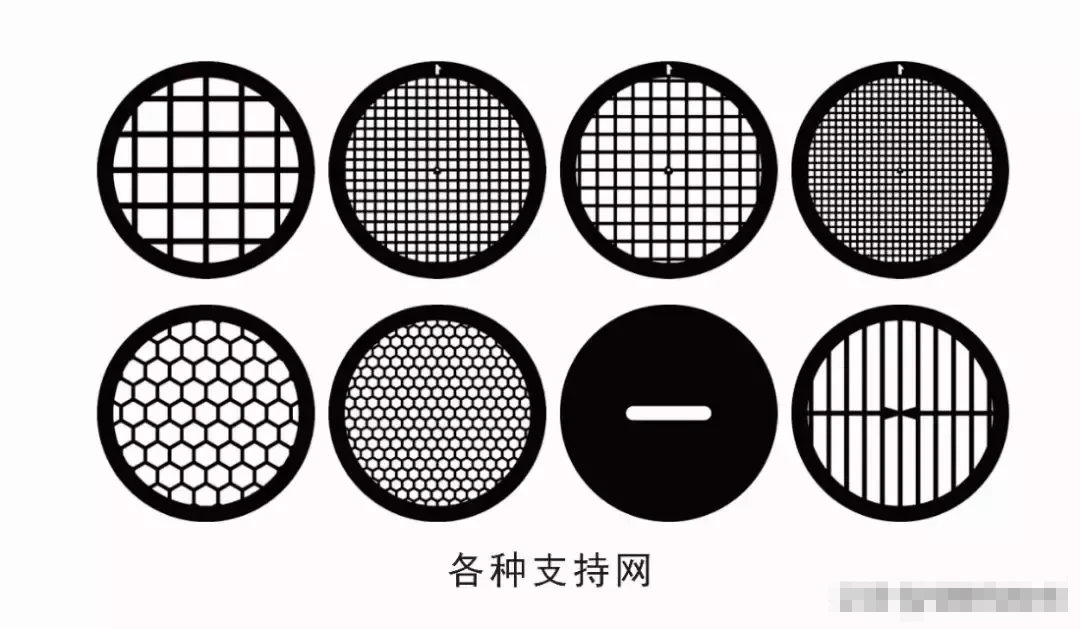

將試樣放在瑪瑙研缽中研碎，然后將研碎的粉末放入與試樣不發生反應的有機溶劑（例如丙酮、丁酮等）中，用超聲波（也可以用玻璃攪拌棒）將其分散成懸浮液，以免粉末顆粒團聚在一起，造成厚度的增加。將碳增強的直徑為3mm的支持網（Grid，也稱銅網，有些支持網上還有一層碳支持膜）放在濾紙上，將該懸浮液滴在支持網上，使試樣附著在上面。如果試樣是足夠細的粉末，就不用粉碎，直接將其放入有機溶劑中分散，然后滴在支持網上即可。

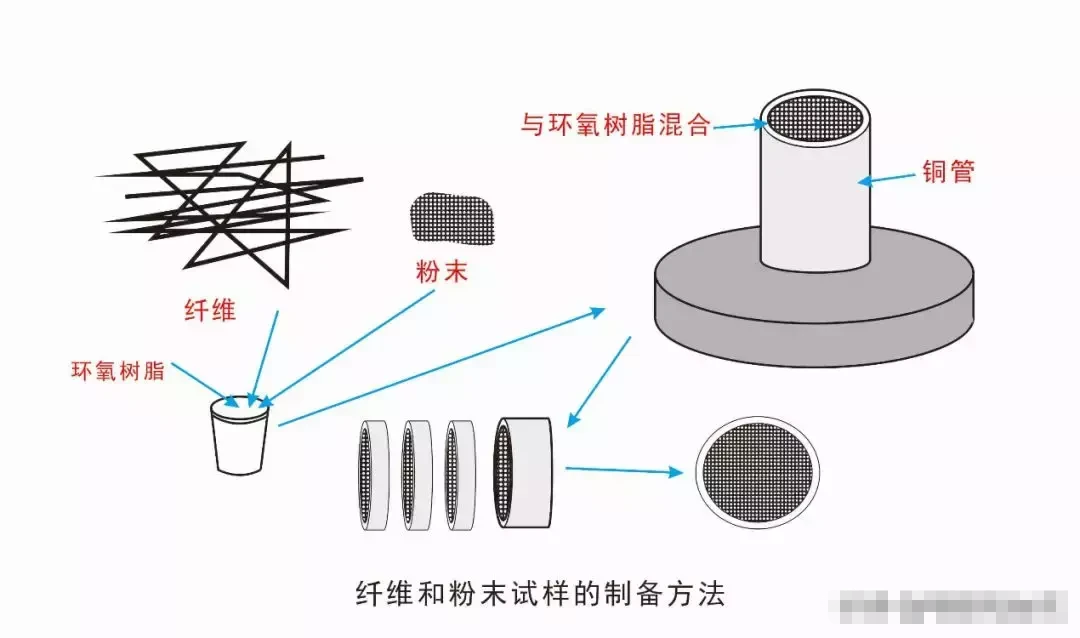

有些粉末（或纖維）樣品本身直徑比較大，即使用超聲分散將它分散成單個的粉末或單根纖維，電子束也很難穿透它們，這就需要對單個粉末或單根纖維進行減薄。這時就需要采用類似塊狀樣品的制備方法對其進行減薄。一般是將粉末或纖維與環氧樹脂混合，放入直徑3mm的銅管，使其凝固。用金剛石鋸將銅管和其中的填充物切片，然后用凹坑減薄儀做預減薄，最后用離子減薄的方法做終減薄。這樣做出來的薄區總能切割到某些粉末顆?；蚶w維，使這些部分對電子束透明，就可以觀察粉末或纖維樣品了。

二、薄膜樣品的制備

薄膜樣品的制備是要把樣品制備成直徑小于等于3mm的對電子束透明的薄片。通常，薄膜樣品的制備涉及以下四道工序：

（1）切薄片

將樣品切成厚度為100-200μm的薄片。

（2）切φ3mm圓片

若是樣品的剛度足夠好，可將樣品做成自支持樣品，這要求將樣品切成直徑為3mm的圓片。若樣品是脆性的，可以直接將工序（1）完后的薄片進行預減薄，等預減薄完成后再用刀片將樣品切刻成小于3mm的小片，將其粘在直徑為3mm的支持網上，再進行終減薄。

（3）預減薄

將樣品減薄至幾到幾十微米厚。

（4）終減薄

用離子減薄儀將樣品減薄，直至樣品為電子束透明。

離子減薄的原理

利用加速的離子轟擊試樣表面，使表面原子飛出。在離子減薄方法中，通常使用氬離子，入射到試樣表面的角度為10°-20°，加速電壓為幾千伏。離子減薄儀有兩個離子槍，通常兩個離子槍一起使用，但若要做研究表面的試樣，只用一個離子槍，對不需要保留的部分進行轟擊，而保留要觀察的表面?？梢岳眉す饪刂葡到y(tǒng)在試樣剛穿孔時，停止離子減薄儀，這樣可以使試樣的減薄自動地、長時間地運轉。應當注意的是，長時間地進行離子減薄，由于試樣中不同成分和不同取向的濺射速率不同，試樣表面的成分可能發生變化。另外，離子輻照損傷也可能使試樣表面非晶化。為了抑制試樣表面成分變化和非晶化，需要采用合適的減薄條件（電壓和角度），如使用較低的電壓（但這會使減薄時間變長）、降低入射角（當使用金屬環來補強試樣時，減小入射角可能會在試樣表面形成一層蒸涂層）。離子減薄時可使試樣的溫度上升（可達200℃），采用低溫（液氮）試樣臺可有效降低試樣溫度，冷卻試樣對不耐高溫的材料是非常重要的，否則材料會發生相變，冷卻試樣還可以減少污染和表面損傷

離子減薄是一種普適的減薄方法，可用于陶瓷、復合物、半導體、金屬和合金 、界面試樣，甚至纖維和粉末試樣也可以離子減薄。離子減薄方法還可用于除去試樣表面的污染層。離子減薄方法的缺點是較費時（幾十分鐘到幾小時），且設備昂貴。

a、切片

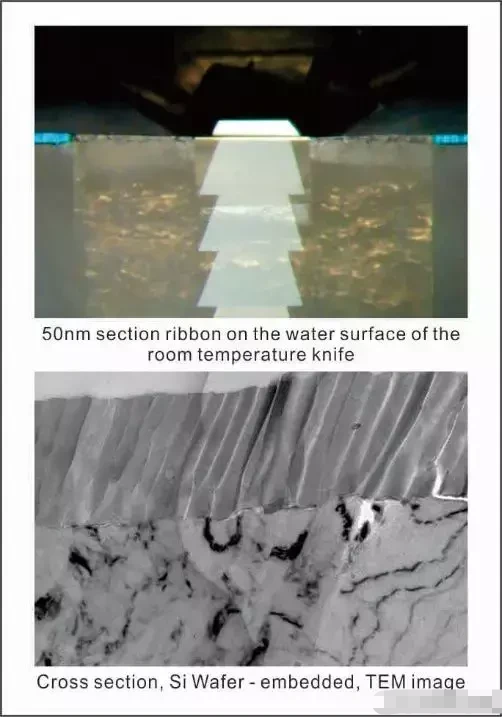

超薄切片法

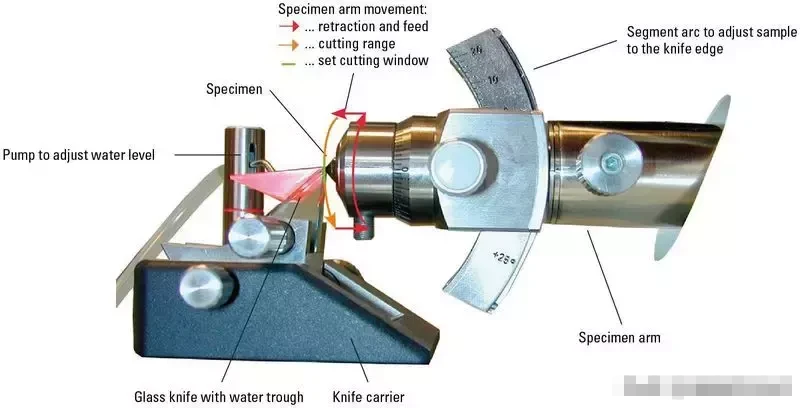

超薄切片法可用于生物試樣的薄片制備和比較軟的無機材料的切割，它可以切出厚度小于100nm的薄膜。在用金剛石刀進行超薄切片前，要進行包埋（固定試樣）和用玻璃刀對其整形（有時又稱修刀，目的是使金剛石刀切起來比較容易）。對于固定試樣，包埋劑可用丙烯基系列的樹脂或環氧系列的樹脂。丙烯基系列的樹脂容易切薄，且切了以后可用三氯甲烷等除去樹脂。在使用丙烯基系列的樹脂時，可用明膠膠囊作為包埋試樣的容器。環氧系列的樹脂優點是耐電子束轟擊。整形以后的試樣和金剛石刀位置的確定（使切削面與刀刃平行），以及切片后試樣在銅網上的固定都需要經驗，要切出厚度均勻而且很薄的試樣，需要具有熟練的技術。因此，超薄切片的缺點就是對操作者的要求比較高。它的優點是試樣的化學成分不變，但有可能引進變形。

b、減薄

聚焦離子束法

聚焦離子束（Focused ion Beam，F(xiàn)IB）方法原先是用于半導體器件的線路修復，其原理是將離子束匯聚在很小的區域，通過濺射作用，將材料高速地加工減薄。通常使用Ga離子，在30kV左右的加速電壓下，將電流密度約10A/cm2離子束縮小到幾十納米的微小區域來減薄試樣。由于離子束照射能放出二次電子，與掃描電鏡一樣，通過檢測二次電子，能夠在試樣制備過程中觀察試樣表面的像。因而，F(xiàn)IB能高精度地選定電子顯微鏡要觀察的區域來減薄，即能做“選取離子減薄”，這是普通離子減薄儀做不到的。

存在異質界面時，用離子減薄等方法是難以制備出厚度均勻的薄膜試樣的，而FIB卻可以發揮威力，F(xiàn)IB不僅可以用來制備TEM試樣，也可以制備SEM用的界面試樣。FIB的缺點是強離子束可能造成試樣損傷，Ga離子轟擊時，Ga離子也可能會殘留在試樣中。與其他的減薄裝置比較，F(xiàn)IB裝置的價格是相當昂貴的。

c、復型

把由于侵蝕面產生的試樣表面顯微組織浮凸復制到很薄的膜上，然后對這個復制模進行TEM觀察與分析。用于制備復型材料本身必須是“無結構”的，即要求復型材料在高倍成像時也不顯示其本身的任何結構細節，這樣就不至干擾被復制表面形貌的觀察和分析。常用的復型材料為：塑料、真空蒸發沉積碳膜（均為非晶體）。

常用的復型有直接復型和萃取復型。

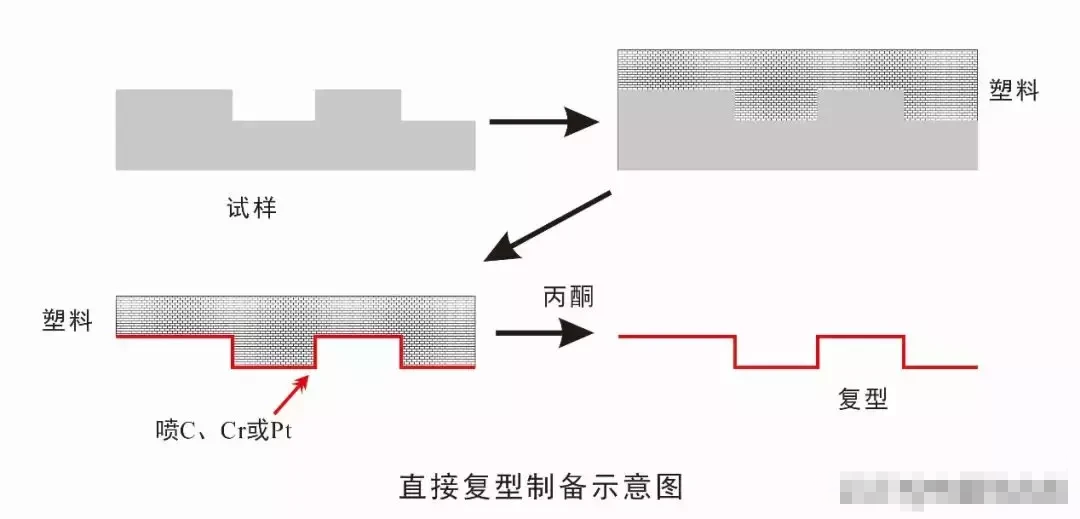

直接復型

先將丙酮噴在試樣表面，壓上塑料（通常是醋酸纖維素），丙酮將塑料軟化。待塑料硬化后將其從試樣表面取下。將C、Cr或Pt噴到塑料復型的表面，再將復型放入丙酮將塑料部分溶解，噴上的C、Cr或Pt膜會保留試樣的原始表面形貌，最后將噴上的C、Cr或Pt膜從塑料上分離，就制成了復型。

復型試樣的質量取決于金相試樣侵蝕后得到的浮凸能否準確地反映其顯微組織特征，也取決于制作過程中能否真實地把這些浮凸復制下來，這要求金相試樣必須制備好。一般電鏡復型采用濃度稍低、腐蝕速度稍慢的試劑，腐蝕深度也比正常金相試樣淺些。但對萃取復型試樣，為了突出第二相，便于制備，要腐蝕得深些。

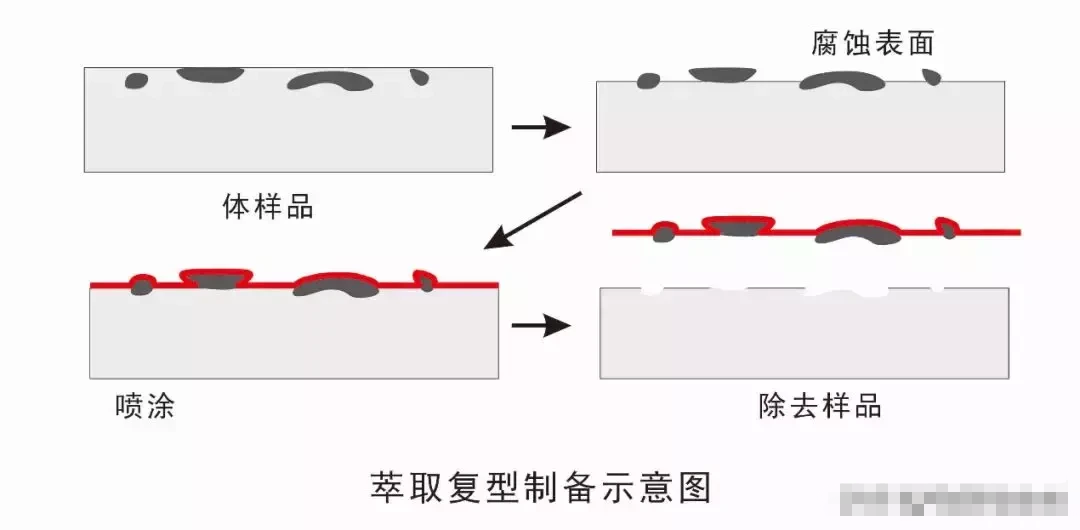

萃取復型

先拋光試樣表面，選用合適的侵蝕劑腐蝕試樣表面，使第二相粒子從包裹著它的基體中突出來，以便萃取在復型試樣上。洗去經腐蝕后試樣表面殘留的腐蝕產物，然后鍍上一層碳，用刀片將含有待觀察小粒子的碳膜劃成2mm見方的小方塊，其大小要保證可以放到直徑為3mm的支持網上，然后將基體溶解掉，含有待觀察小粒子的碳膜小方塊會浮在溶劑上，將其用支持網撈起即可。

萃取復型法可以把要分析的第二相或夾雜物粒子從粒子所在的基體中提出，這樣分析粒子時不會受到基體的干擾，故萃取復型有其獨特的優點，仍被繼續使用。除萃取復型外，其余復型不過是腐蝕試樣表面的一個復制品，只能提供有關表面形貌的信息，而不能提供試樣內部組成相、晶體結構、微區化學成分等信息，因而復型電子顯微分析有很大的局限性，不能充分利用TEM高分辨性能，故目前用的不多。

三、界面樣品的制備

界面試樣大量用于半導體器件（多層結構）、薄膜、復合材料、表面等材料研究中。先從所要研究的材料中切下含有要觀察界面的細條，將一個細條與另一個細條的界面那一面“面對面”用膠水粘起來，細條兩邊用兩個阻擋塊將粘好的細條夾緊，直至膠水干了。然后將這個“塊材”進行預減薄，再將其粘在支持網上用離子減薄儀進行終減薄，在穿孔的“直徑部位”可以觀察到界面。
