二維鈣鈦礦材料及其在光電器件中的應用

摘要：二維鈣鈦礦作為一種新型光電材料，既具有二維材料的可溶液加工、柔性、可穿戴性以及廉價容易制備等特點，又具備鈣鈦礦材料結晶度高、載流子遷移率高、激子束縛能低、量子效率高、吸收光譜寬、光吸收系數高和能耗損失低等特性，已經成為材料研究領域的熱點而受到廣泛關注。本文深入分析了二維鈣鈦礦材料的組成特點及結構構建規則，探究了其光電特性、能帶性質以及非線性光學性質等，對二維鈣鈦礦光電材料常見的兩大類制備方法液相法和氣相法進行了歸納，總結了二維鈣鈦礦材料在太陽能電池、光電探測器、發光二極管、場效應晶體管和激光等光電器件領域的應用現狀，最后對該類材料目前存在的主要問題及未來發展前景進行了展望，以期為設計制備高性能二維鈣鈦礦光電材料提供參考。

關鍵詞：二維材料；鈣鈦礦；光電性質；光電器件；能帶

1 引言

太陽能作為一種重要的能源，具有廉價易得、綠色無污染、分布相對廣泛等優點，如何有效利用太陽能成為眾多學者關注的焦點。在此背景下，研發低成本、低能耗、環境友好、原料豐富的新型材料成為太陽能電池的主要發展方向。金屬鹵化物鈣鈦礦（簡稱“鈣鈦礦”）作為一種直接帶隙半導體材料，具有結構可設計性、帶隙可調、禁帶寬度合適、載流子遷移率高和成本低廉等優點。自2009年起至今，得益于低的復合率與高的載流子遷移率，鈣鈦 礦 太 陽 能 電 池 的 能 量 轉 換 效 率（ Power Conversion Efficiency,PCE） 從3.8%迅速增加到約22%，這一結果幾乎與已經商業化的單晶硅太陽能電池相當。鈣鈦礦太陽能電池的發展速度之快充分證實了其作為光電材料的優越性，并且隨著越來越多的新型鈣鈦礦材料被報道，鈣鈦礦備受矚目。

二維材料（Two-Dimensional(2D) materials）指在三維空間上只有一維在納米尺寸的材料，包括只有原子級厚度的平面薄膜、納米涂層、超晶格，是當今材料領域研究的熱門之一。相對于塊體材料，二維材料具有很多獨特的性質，其特點可以主要?dú)w納為以下四點：（１）具有較大的平面、超薄的厚度和較大的比表面積，可用作催化材料載體；（２）電子的活動空間受限于孤立的平面上，具有一系列新的電子特性；（３）層內具有較強的化學鍵作用，層間具有范德華作用力，材料的機械性能較佳；（４）材料的柔韌性和透光性較強，可用作高彈性和高透明度的光電器件。石墨烯作為二維材料的明星單元，一經發現就引起熱議。除了石墨烯以外，隨著二維材料理論研究的迅速發展，相關制備技術的日臻成熟，越來越多的新型二維材料被報道，如六方晶硼氮化物（ h-BN ） 、過渡金屬硫化物（Transition-Metal Dichalcoegenides，TMDs）、黑磷（Black Phosphorus）等。新材料不斷涌現的同時，二維材料在微電子、催化、儲能、光電轉換等領域的應用也逐漸得到拓展，二維材料的分類以及應用如圖1所示 。

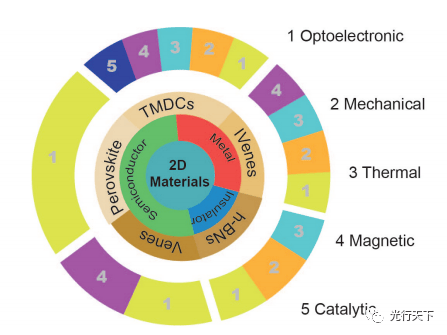

圖1.二維材料的分類及其主要應用

二維鈣鈦礦材料（2D Perovskites）集合了二維材料和鈣鈦礦材料的優異特性，既具有前者的可溶液加工、分子尺度自組裝和優異的成膜性等特點，又保留了后者較強的發光特性、較高的量子產率和較好的色純度等優點。隨著二維鈣鈦礦材料在能源、信息顯示、照明等領域的應用逐漸開展，二維鈣鈦礦材料已然成為材料領域的研究熱點。目前關于該類材料的研究已經取得了較大突破。本文從二維鈣鈦礦材料的結構特點、性質出發，圍繞二維鈣鈦礦光電材料的制備方法與器件應用進展，對近年來二維鈣鈦礦光電材料取得的研究成果進行評述，并展望其應用前景，以期為將來開發制備性能更優異的二維鈣鈦礦光電材料提供參考。

２ 二維鈣鈦礦材料的結構與性質

２.１ 二維鈣鈦礦材料的結構

廣義的二維鈣鈦礦材料的宏觀表現形式不局限于材料的二維幾何結構，由于材料結構組成的特殊性，電子或空穴受量子尺寸效應限制，僅可在兩個維度（通常指垂直于薄膜生長方向的平面上）的納米尺度（1~100nm）上自由運動，在第三個維度上（通常為薄膜生長方向）的運動受到限制，形成限制電子運動的量子阱。狹義的二維鈣鈦礦材料指晶體結構上具備二維幾何形態的鈣鈦礦材料，即具有較大的平面和較薄的厚度，如微、納米片或者微、納米盤。通過控制反應條件，限制材料不同晶面的生長速度，可實現鈣鈦礦不同晶面的取向生長，從而進一步控制鈣鈦礦的厚度，可以得到大量小尺寸的二維鈣鈦礦材料。

二維鈣鈦礦材料具有典型的層狀結構，目前報道最多的是<110>取向的層狀鈣鈦礦。鈣鈦礦結構的分子通式為 L2 (AMX3 )n-1 MX4 ， MX6 八面體構成二維次級結構單元，常稱為鈣鈦礦層，n是 MX6 鈣鈦礦層在兩個有機絕緣層（陽離子L）中的數目，其中M、X、L、A分別指二價金屬陽離子......

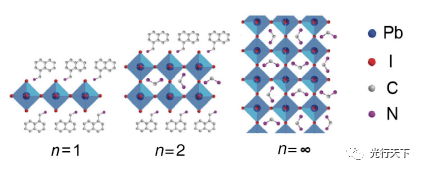

圖2.鈣鈦礦材料的結構圖示

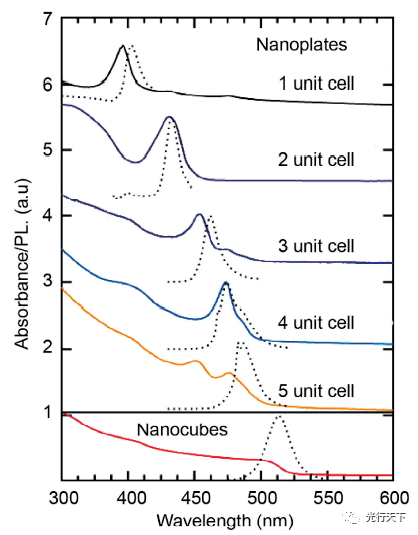

圖3.鈣鈦礦納米片到納米盤的吸收光譜（實線）和發射光譜（虛線）

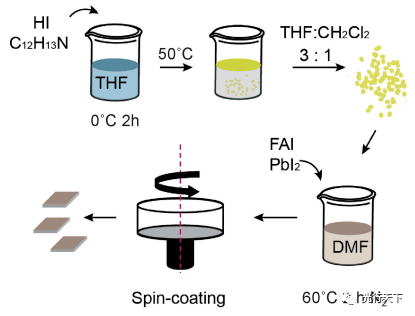

圖5.液相法結合旋涂法制備二維鈣鈦礦薄膜示意圖

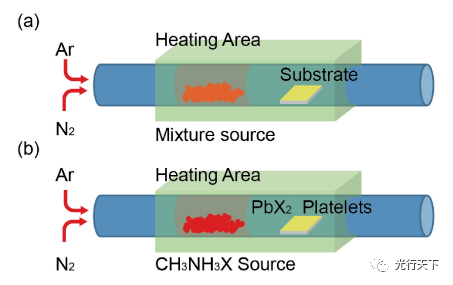

圖６.一步（ ａ）和兩步（ ｂ）氣相法制備二維鈣鈦礦材料

......

５ 結論

二維鈣鈦礦材料不僅使有機、無機材料的優勢性能在分子尺度上的結合成為可能，還為深入研究材料的形成規律、結構與性能的關系提供了很好的機會。鑒于二維鈣鈦礦獨特的結構組成特點以及合成成本低、原料豐富、電荷傳輸優異、易于大規模生產、量子產率高、結晶度高以及光吸收性好等一系列獨特的性質，該類材料在光電子器件如太陽能電池、光電探測器、LED、場效應管以及激光器等方面都表現出了良好的潛在應用價值。預計今后在該領域的工作將進一步集中在以下幾個方面：（１）逐步提高二維鈣鈦礦材料的熱穩定性、光穩定性、水氧穩定性，控制缺陷、去除鉛組分，實現材料的無害化；（２）改善二維鈣鈦礦器件的制備過程，發展更加簡便技術，如絲網印刷、低溫處理方法等；（３）深入探討基于二維鈣鈦礦材料光電器件的重要物理過程，如光電探測器的電荷傳輸方向、界面擴散機制原理和器件工作機制等；（４）開發具有更高遷移率、更高載流子密度的新型二維鈣鈦礦材料。
